Manuel d’utilisation PWM 9 HEIDENHAIN 37
Mesure avec plusieurs marques de référence
Messgerät einschalten
Auswahl der Sprache
(deutsch, englisch, französisch)
Referenzmarke vorjustieren
Hauptspur justieren
CHECK REF auswählen
Messbereich durchfahren
Am Messende STOPP REF betätigen
Grundjustage wiederholen
Alle
Referenzmarken
optimal
Abgleich empfohlen
(im Toleranzbereich)
Abgleich nicht möglich
Adjust Ref
Final Check
Auswahl des Messmodus (PWT-Mode)
Meldung des PWT-Mode (4 Möglichkeiten):
Gesamtübersicht
Abgleich erforderlich
Optional
Grundabstand ermitteln
Hinweis:
Diese Funktion ist nur am Beginn des
Justagevorgangs erforderlich.
Ermittelter Wert für den Grundabstand
1. Zum Messanfang fahren
2.
Start Ref betätigen

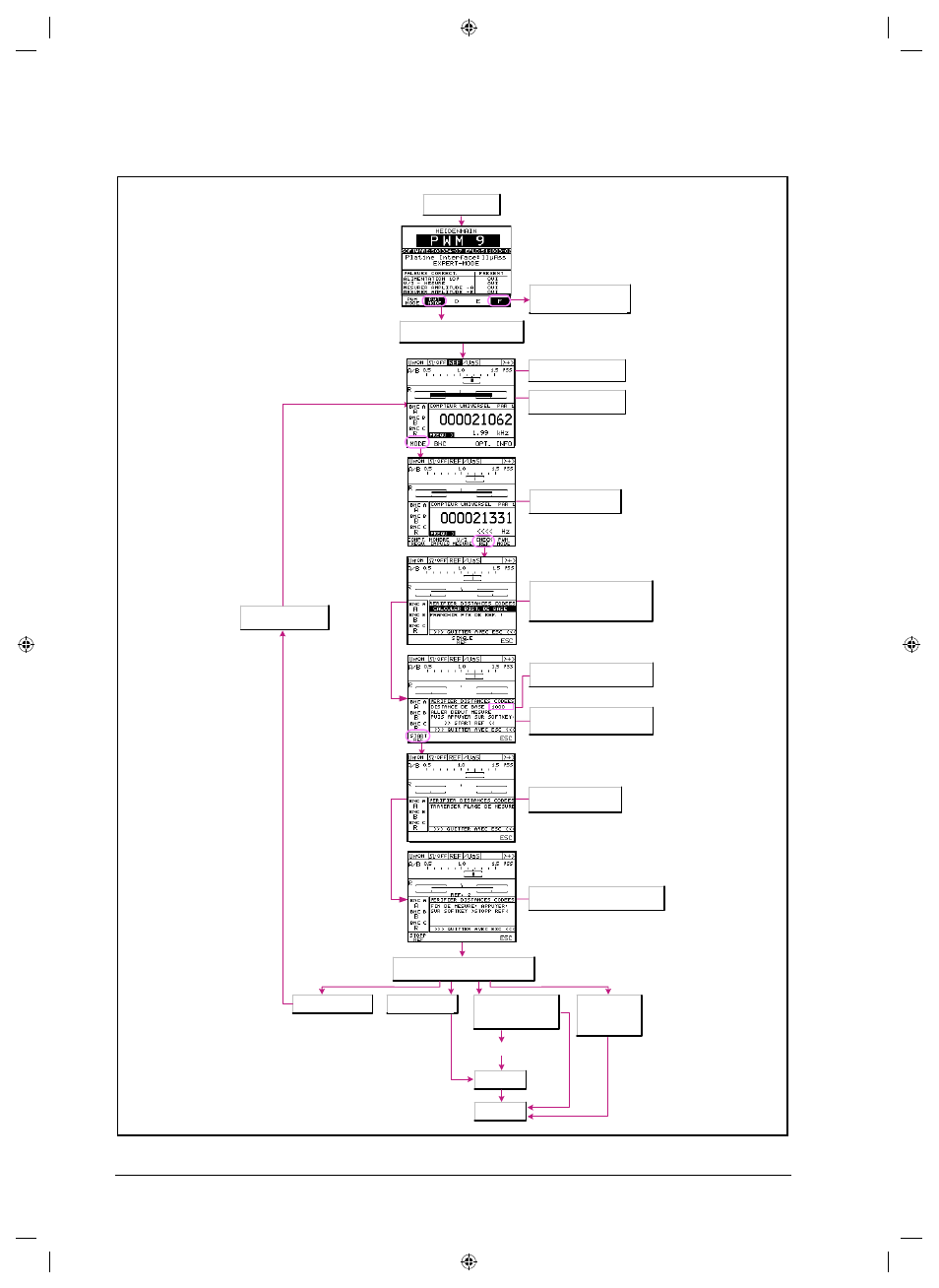

Vue d’ensemble Activer système
de mesure
Choix de la langue
(français, anglais,
allemand)
Sélection mode de mesure
(mode PWT)
Régler la piste
principale
Pré-régler la marque
de référence
Sélectionner
CHECK REF
Calculer distance de base.
Remarque: fonction nécessaire
uniquement au début du réglage
Répéter le réglage
de base
Valeur calculée pour
la distance de base
1. Aller au début de la mesure
2. Valider Start Ref
Parcourir la plage
de mesure
A la fin de la mesure,
appuyer sur STOP REF
Alignement
nécessaire
Alignement con-
seillé (dans la
plage de tolérance)
Adjust Ref
Final Check
Toutes
marques de
référence OK
impossible
Alignement
Option
Message du mode PWT
(4 possibilités)
-
