Manuel d’utilisation PWM 9 HEIDENHAIN 77

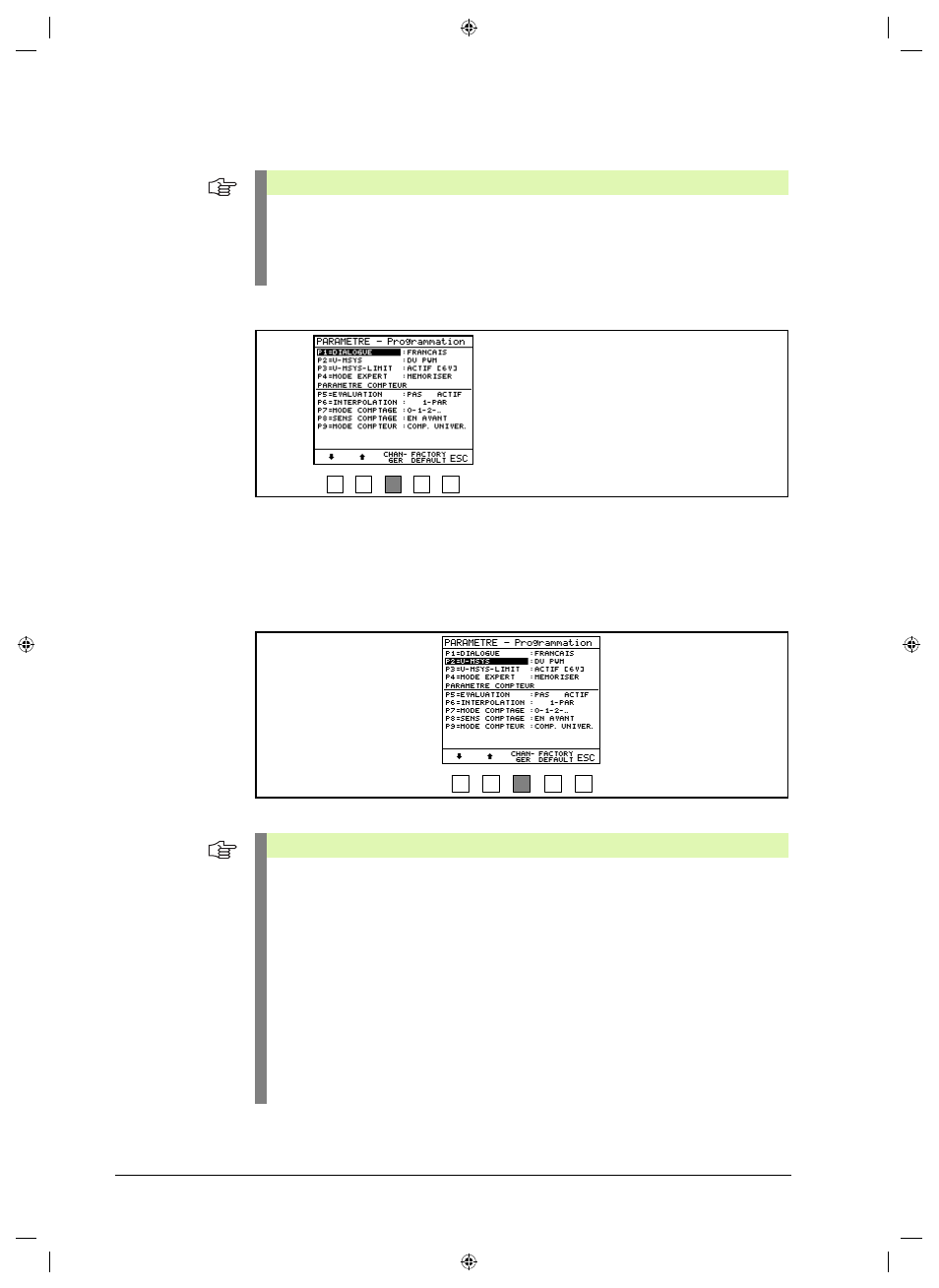

5.4.6 Configuration des paramètres
Paramètre P1 = sélection de la langue
Paramètre P2 = sélection de la tension de fonctionnement pour le système de mesure
Sous P2 = U-MSYS, on peut sélectionner 2 configurations:
1. par PWM
2. EXTERNE
1. Paramètre P2 PAR PWM sélectionné
Remarque
La description des paramètres est valable pour les platines d'interface:
1 Vcc, 11 µAcc, TTL et HTL.
La platine d'interface multifonctions absolue/1 Vcc se distingue au niveau des paramètres
et de l'utilisation (cf. “Platine d'interface 1 Vcc absolue” à la page 18
7)
P1 = DIALOG: - DEUTSCH (Lieferzustand)
- ENGLISCH - ALLEMAND (configuration usine)
- ANGLAIS
Remarque
Dans le paramétrage „P2 = du système de mesure“, le système de mesure est alimenté
par le PWM9. Sans électronique consécutive raccordée, la configuration par défaut de
l’alimentation du système de mesure par le PWM9 est de 5 V (exception: utilisation de la
platine d’interface HTL 12 V).
Si une électronique consécutive est raccordée sur le PWM9, le PWM mesure la tension de
l'électronique consécutive et alimente le système de mesure raccordé à la même hauteur
de tension.
Exemple: Si l'électronique consécutive applique une tension de 4,8 V, le PWM9 règle
également l’alimentation en tension sur 4,8 V.
La limitation de courant de l’alimentation en tension du système de mesure est configurée
sur 500 mA.
La sécurité de fonctionnement des électroniques consécutives avec interfaces 11 µAcc est
assurée au moyen d'une alimentation en tension libre de potentiel!
