16 1 Généralités

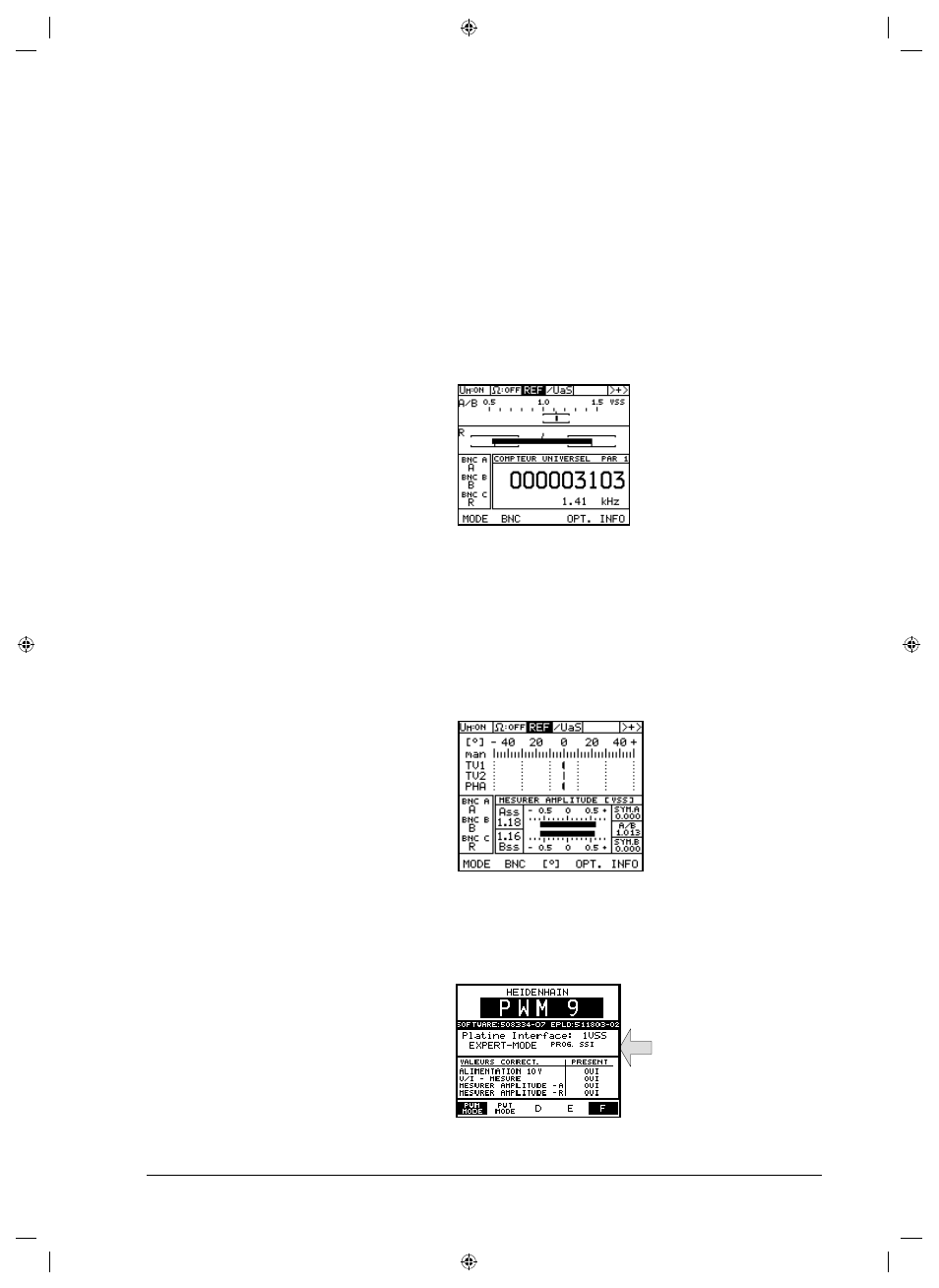

1.7 Gamme des fonctions du PWM 9
Le PWM 9 dispose de 3 modes de fonctionnement:
MODE PWT
(MODE activation) Affichage avec curseur graphique pour
„ Amplitude du signal
„ Qualité du signal
„ Largeur du signal de référence
„ Position du signal de référence
Fonction Check-Ref
„ Outil de réglage pour le montage de la tête captrice des „systèmes de mesure à règle nue“
„ Contrôle des marques de référence à distances codées
MODE PWM „ Affichage de l'angle de phase et du rapport de cycle
„ Affichage de la fréquence de balayage
„ Affichage de l'amplitude du signal, de la consommation en courant et de la tension
d'alimentation du système de mesure
„ Affichage du COMPTEUR UNIVERSEL interne et des périodes de signal du capteur rotatif
(nombre d'impulsions)
„ Affichage pour le signal de référence, le signal de perturbation et le sens de comptage
„ Emission des signaux de sortie amplifiés (platine d'interface: 11 µAcc, 1 Vcc) ou des signaux
de sortie d’origine (platine d'interface TTL, HTL) via 3 prises BNC (par ex. sur un oscilloscope)
MODE EXPERT „ Accès au domaine de paramétrage (par ex. réglage de l'interpolation)
„ Introduction d'une valeur Preset pour le COMPTEUR UNIVERSEL interne
„ Réglage de la tension du système de mesure
„ Fonction PEAK-HOLD min./max. de l'affichage PHA/TV
