2 fiche d'alimentation – HEIDENHAIN PWM 9 Manuel d'utilisation
Page 136
136

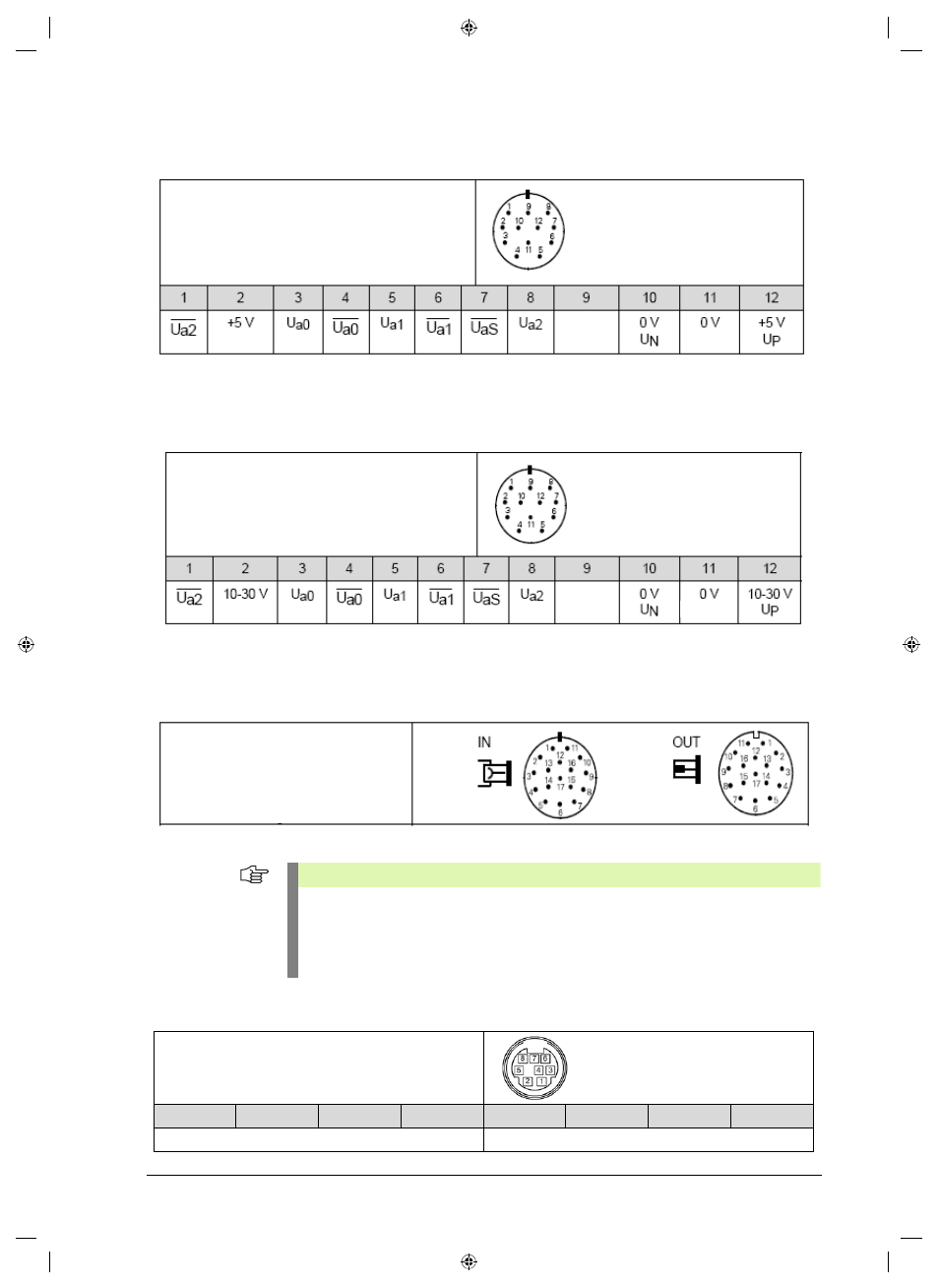

9 Distributions des raccordements
TTL
Excepté en MODE PWM 9: U/I - MESURE, les lignes de retour sont reliées à la ligne
d'alimentation correspondante
HTL
Excepté en MODE PWM 9: U/I - MESURE, les lignes de retour sont reliées à la ligne
d'alimentation correspondante
absolue/1 Vcc
9.2
Fiche d'alimentation
Embase 12plots HEIDENHAIN
sur embase de la platine d’interface: IN
sur embase de la platine d’interface: OUT
boîtier
palpeur
palpeur
boîtier
Embase 12plots HEIDENHAIN
sur embase de la platine d’interface: IN
sur embase de la platine d’interface: OUT
palpeur
palpeur
Embase 17plots HEIDENHAIN
sur prise de la platine d’interface: IN
sur embase de la platine d’interface: OUT
Remarque
La distribution des raccordements de cette platine d’interface dépend du système de
mesure raccordé et du réglage de softkey.
Cf. “EnDat 2.1” à la page 137, “Interface série SSI” à la page 138, “Interface série SSI
programmable” à la page 138, “Systèmes de mesure de motorisation et systèmes de
mesure absolus” à la page 143.
8-polige Stromversorgungs-Buchse DC-IN
8-pin power supply socket DC-IN
1
2
3
4
5
6
7
8
10-30V 0V
Fiche d’alimentation 8 plots DC-IN
