2.8 Accessoires : palpeurs 3D
et manivelles électroniques
HEIDENHAIN
Palpeurs 3D
Les différents palpeurs 3D HEIDENHAIN servent à :
dégauchir automatiquement les pièces
initialiser les points d'origine avec rapidité et précision
Effectuer des mesures de la pièce pendant l'exécution du
programme
étalonner et contrôler les outils
Toutes les fonctions de cycles (cycles palpeurs et
cycles d'usinage) sont expliquées dans le manuel
d'utilisation, Programmation des cycles. En cas de
besoin, adressez-vous à HEIDENHAIN pour recevoir
ce manuel d'utilisation. ID: 892905-xx
Les palpeurs à commutation TS 220, TS 440, TS 444, TS 640 et
TS 740
Ces palpeurs sont particulièrement bien adaptés au dégauchissage
automatique de la pièce, à la définition du point d'origine et
aux mesures de la pièce.Le TS 220 transmet les signaux de
commutation via un câble et constitue une alternative économique
si vous souhaitez opter occasionnellement pour une opération
digitale.

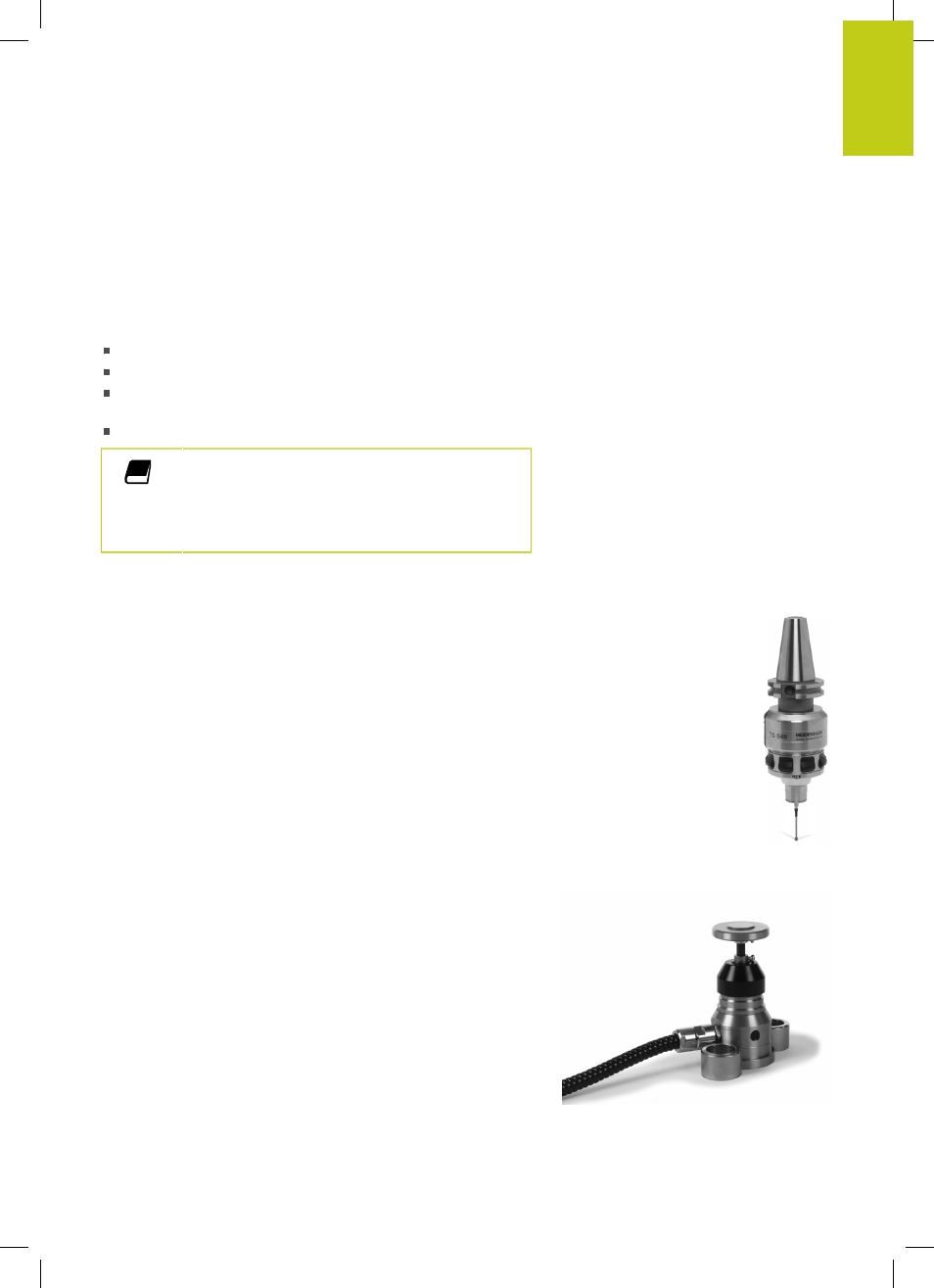

Le palpeur TS 640 (voir figure) et le TS 440, plus petit, ont été
conçus spécialement pour les machines équipées d'un changeur
d'outils. Les signaux de commutation sont transmis sans câble, par
infrarouge.
Principe de fonctionnement : au sein des palpeurs à commutation
HEIDENHAIN, un capteur optique sans usure détecte la déviation
de la tige. Le signal créé permet de mémoriser la valeur effective
de la position courante du palpeur.
Le palpeur d'outils TT 140 pour l'étalonnage d'outils
Le TT 140 est un palpeur 3D à commutation destiné à l'étalonnage
et au contrôle des outils. La TNC propose pour cela trois cycles
pour déterminer le rayon et la longueur d'outil en présence d'une
broche à l'arrêt ou en rotation. La structure particulièrement
robuste et l'indice de protection élevé rendent le TT 140 insensible
aux liquides de refroidissement et aux copeaux. Le signal de
commutation est généré par à un capteur optique sans usure d'une
très grande fiabilité.
