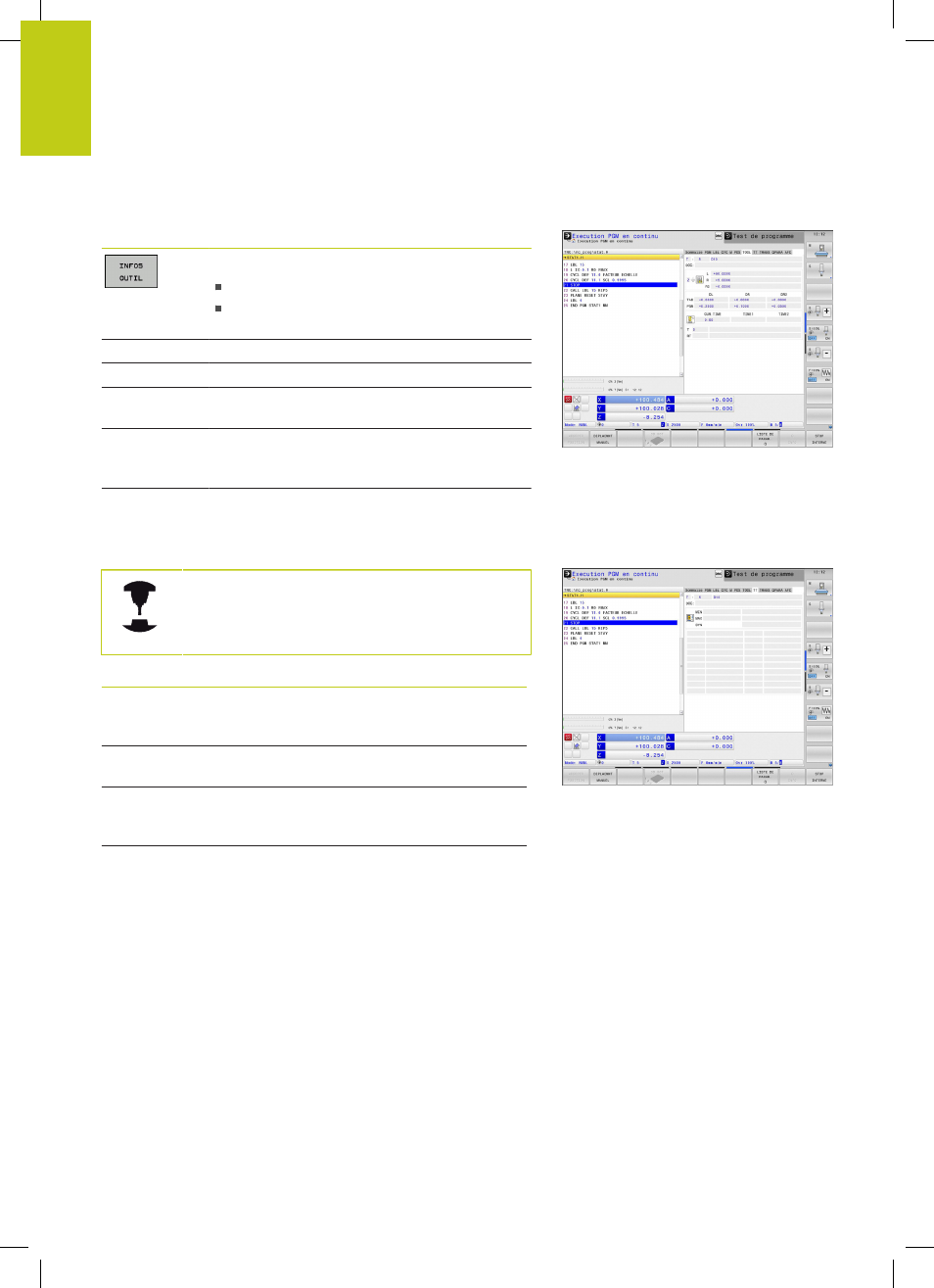

Introduction
2.4 Afficher l'état
2
84
TNC 640 | Manuel d'utilisation HEIDENHAIN Dialogue texte clair | 3/2015
Informations sur les outils (onglet TOOL)
Softkey Signification
Affichage de l'outil actif :
Affichage T : numéro ou nom d'outil
Affichage RT : numéro et nom d'un outil
jumeau
Axe d'outil
Longueur et rayon d'outil
Surépaisseurs (valeurs Delta) issues du tableau
d'outils (TAB) et de
TOOL CALL (PGM)
Temps d'utilisation, temps d'utilisation max.
(TIME 1) et temps d'utilisation max. avec
TOOL
CALL (TIME 2)
Affichage de l'outil programmé et de l'outil
jumeau
Etalonnage d'outil (onglet TT)
La TNC n'affiche l'onglet TT que si cette fonction est
active sur votre machine.
Softkey Signification
Sélection
directe
impossible Numéro de l'outil à étalonner
Il est indiqué si c'est le rayon ou la longueur de
l'outil qu'il faut étalonner.
Valeurs MIN et MAX d'étalonnage des
différentes dents et résultat de la mesure avec
l'outil en rotation (DYN).
Numéro de la dent de l'outil avec sa valeur
mesurée. L'étoile derrière la valeur mesurée
indique que la tolérance issue du tableau
d'outils a été dépassée.
