Programmation : Usinage multiaxes
12.5 FUNCTION TCPM (option 9)
12
476
TNC 640 | Manuel d'utilisation HEIDENHAIN Dialogue texte clair | 3/2015

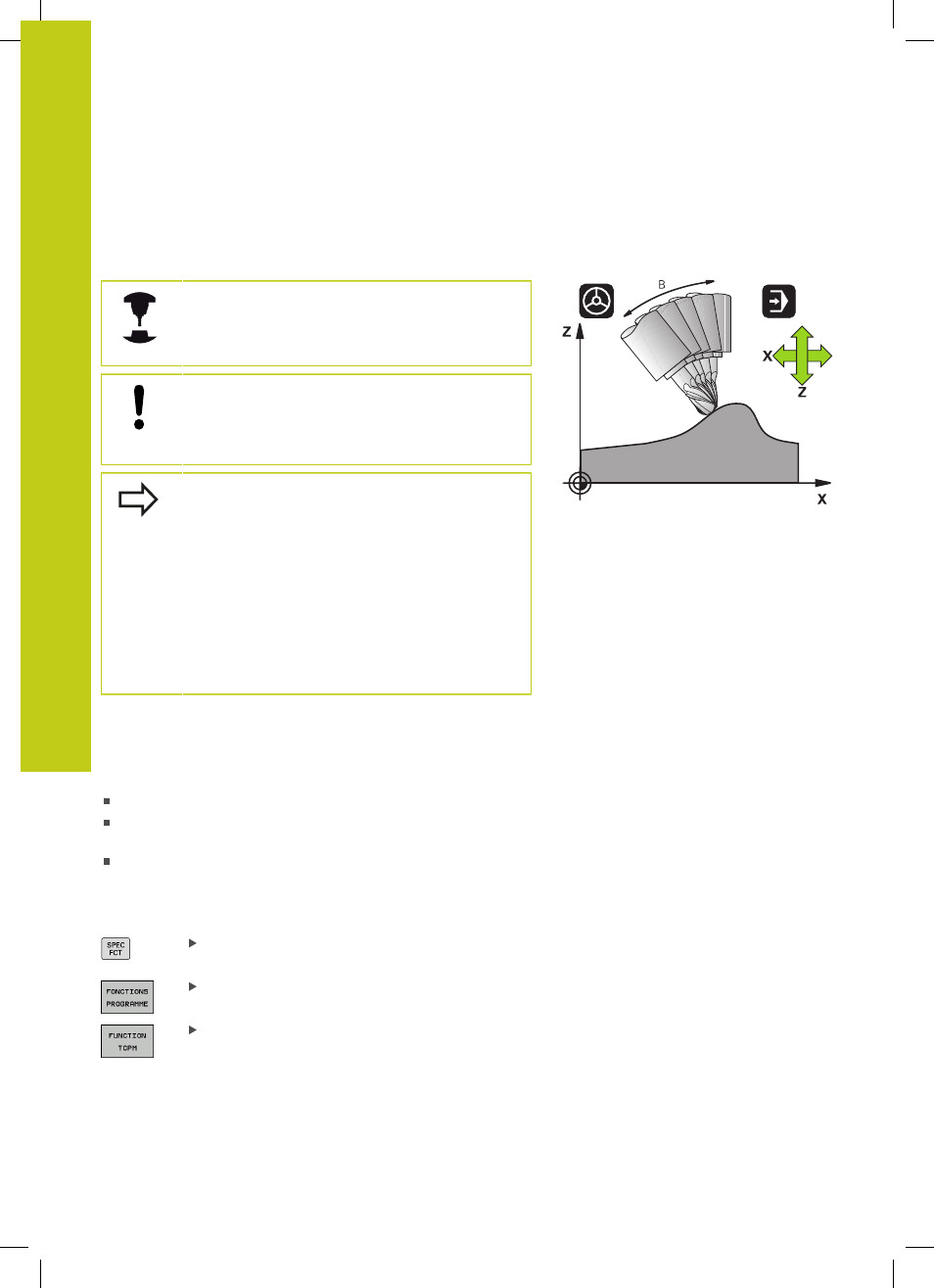

12.5 FUNCTION TCPM (option 9)
Fonction
La géométrie de la machine doit être définie par le
constructeur dans la description de la cinématique.
Pour les axes inclinés avec denture Hirth :
Ne modifier la position de l'axe incliné qu'après avoir
dégagé l'outil. Sinon, le déverrouillage de la denture
pourrait endommager le contour.
Avant les positionnements avec
M91 ou M92 et avant
une séquence
TOOL CALLT : ANNULER FONCTION
TCPM.
Pour éviter d'endommager le contour, vous ne
devez utiliser que des fraises hémisphériques avec
FONCTION TCPM.
La longueur de l'outil doit se référer au centre de la
fraise hémisphérique.
Lorsque la
FONCTION TCPM est active, la TNC
affiche le symbole
TCPM dans l'affichage de
positions.
FONCTION TCPM est une évolution de la fonction M128. Elle
permet de définir le comportement de la machine lors du
positionnement des axes rotatifs. Contrairement à
M128,
FONCTION TCPM permet de définir le mode d'action de diverses
fonctionnalités :
Mode d'action de l'avance programmée :
F TCP / F CONT
Interprétation des coordonnées programmées des axes rotatifs
dans le programme CN :
AXIS POS / AXIS SPAT
Type d'interpolation entre la position initiale et la position-cible :
PATHCTRL AXIS / PATHCTRL VECTOR
Définir la FONCTION TCPM
Sélectionner les fonctions spéciales
Sélectionner les outils de programmation
Sélectionner FONCTION TCPM
