Conserver la position de la pointe de l'outil lors du
positionnement des axes d'inclinaison (TCPM) :
M128 (option 9)
Comportement standard
La TNC déplace l'outil aux positions définies dans le programme
d'usinage. Dans le programme, si la position d'un axe incliné est
modifiée, le décalage qui en résulte sur les axes linéaires doit être
calculé et le déplacement doit être réalisé dans une séquence de
positionnement.

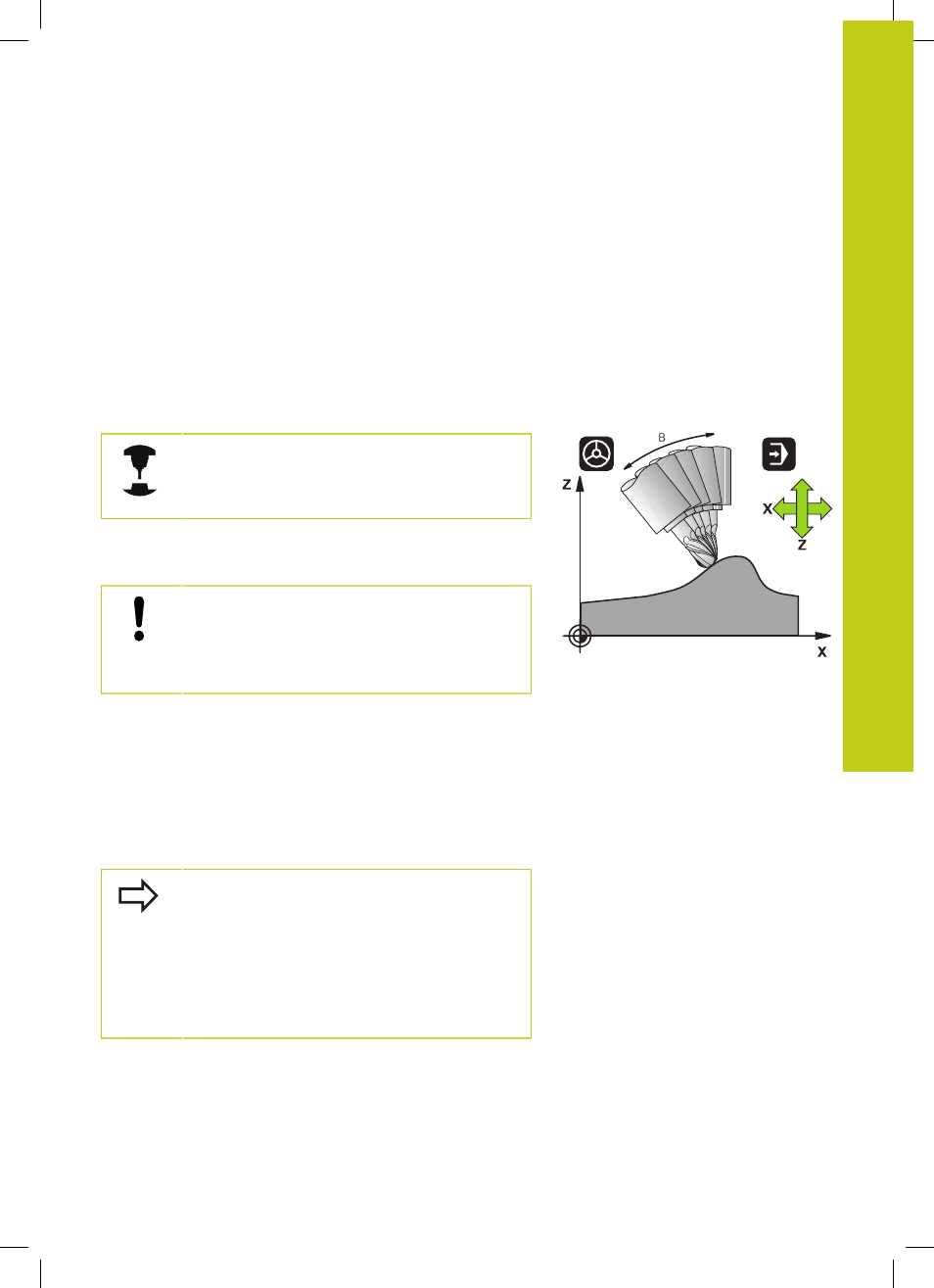

Comportement avec M128 (TCPM : Tool Center Point
Management)
La géométrie de la machine doit être définie par le
constructeur dans la description de la cinématique.
Si la position d'un axe incliné commandé est modifiée dans le
programme, pendant la procédure d'inclinaison, la position de la
pointe de l'outil n'est pas modifiée par rapport à la pièce.
Attention, danger pour la pièce!
Pour les axes inclinés avec denture Hirth : ne
modifier la position de l'axe incliné qu'après avoir
dégagé l'outil. Sinon, le déverrouillage de la denture
pourrait endommager le contour.
Après
M128, vous pouvez également introduire une avance avec
laquelle la TNC exécutera les mouvements de compensation dans
les axes linéaires.
Pour modifier la position de l'axe incliné avec la manivelle pendant
l'exécution du programme, utilisez
M128 en liaison avec M118. La
superposition d'un positionnement avec la manivelle est effectué
avec la fonction
M128 active, en fonction du paramétrage dans le
menu 3D ROT du
mode Manuel, dans le système de coordonnées
actif ou dans le système de coordonnées de la machine.
Avant les positionnements avec
M91 ou M92 et avant
une séquence
TOOL CALL : ANNULER M128.
Pour éviter d'endommager le contour, vous ne devez
utiliser que des fraises hémisphériques avec
M128.
La longueur de l'outil doit se référer au centre de la
fraise hémisphérique.
Lorsque la fonction
M128 est active, la TNC affiche le
symbole TCPM dans l'affichage d'état.
