Programmer et exécuter des usinages simples 16.1
16
TNC 640 | Manuel d'utilisation HEIDENHAIN Dialogue texte clair | 3/2015
589

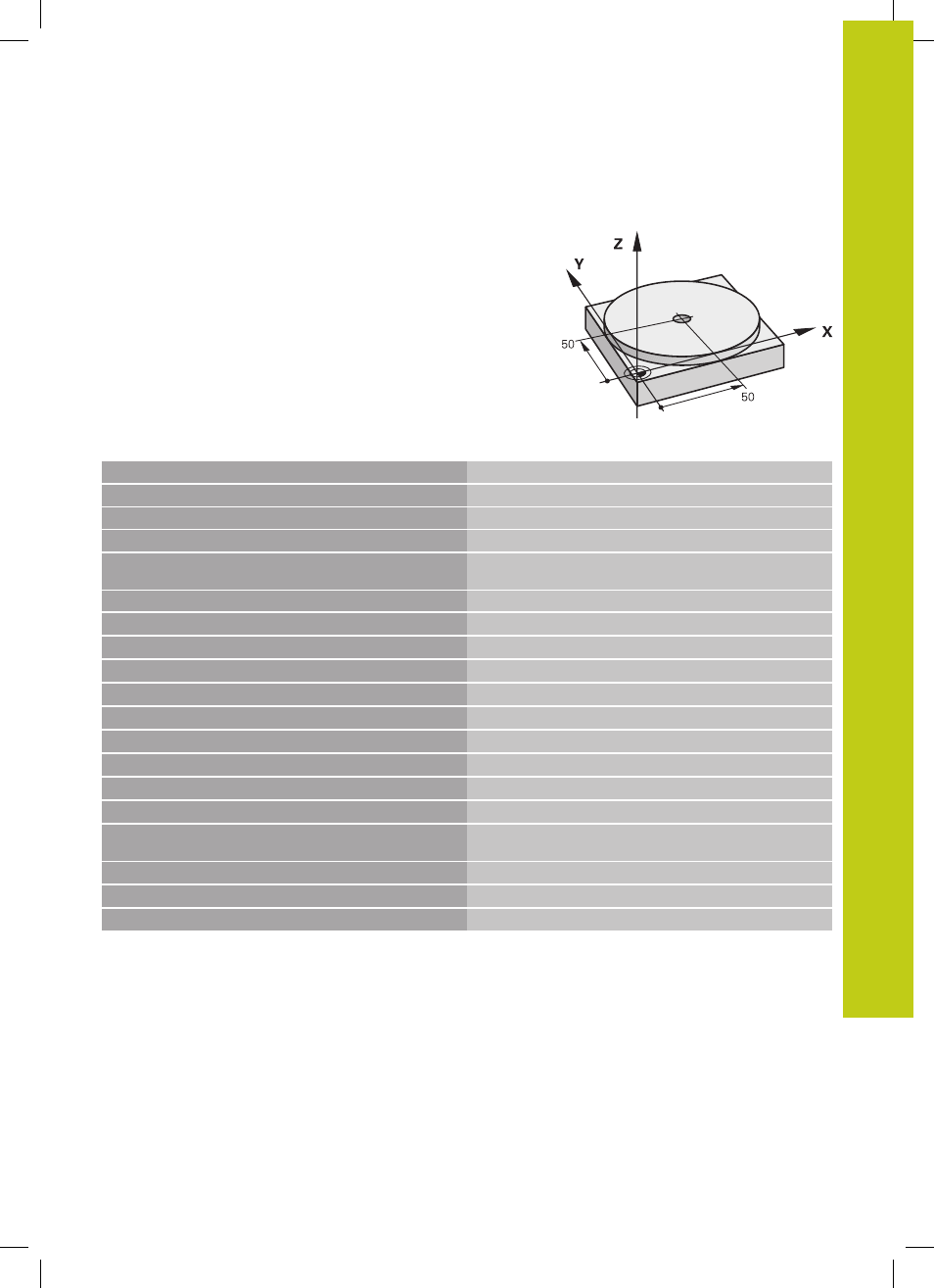

Exemple 1
Perçage sur une pièce unitaire d'un trou de 20 mm de profondeur.
Après avoir fixé et dégauchi la pièce, initialisé le point d'origine,
vous programmez le perçage en quelques lignes, puis vous
l'exécutez immédiatement.
L'outil est prépositionné tout d'abord au-dessus de la pièce à l'aide
de séquences linéaires, puis positionné à une distance d'approche
de 5 mm au-dessus du trou. Celui-ci est ensuite usiné avec le cycle
200 PERCAGE.
0 BEGIN PGM $MDI MM
1 TOOL CALL 1 Z S2000
Appeler l'outil : axe d'outil Z,
Vitesse de rotation broche 2000 tours/min.
2 L Z+200 R0 FMAX Dégager l'outil (F MAX = avance rapide)
3 L X+50 Y+50 R0 FMAX M3
Positionner l'outil avec F MAX au-dessus du trou, marche
broche
Positionner l'outil avec F MAX au-dessus du trou,
4 CYCL DEF 200 Définir le cycle PERCAGE
Q200=5 ;DISTANCE D'APPROCHE
Distance d'approche de l'outil au-dessus du trou à percer
Q201=-15 ;PROFONDEUR
Profondeur de trou (signe = sens d'usinage)
Q206=250 ;AVANCE PLONGEE PROF.
Avance de perçage
Q202=5 ;
Profondeur de la passe avant retrait
Q210=0 ;TEMPO. EN HAUT
Temporisation après chaque dégagement, en sec.
Q203=-10 ;COORD. SURFACE PIECE
Coordonnée de la surface pièce
Q204=20 ;SAUT DE BRIDE
Distance d'approche de l'outil au-dessus du trou à percer
Q211=0.2 ;TEMPO. AU FOND
Temporisation au fond du trou, en secondes
Q395=0 ;
Profondeur par rapport à la pointe de l'outil ou à la partie
cylindrique de l'outil
5 CYCL CALL Appeler le cycle de PERCAGE
6 L Z+200 R0 FMAX M2 Dégagement de l'outil
7 END PGM $MDI MM
Fin du programme
Fonction de droite : voir "Droite L", page 225
Cycle PERCAGE : voir le manuel d'utilisation des cycles, cycle 200
PERCAGE.
