Programmation : outils
5.3
Correction d'outil
5
206
TNC 640 | Manuel d'utilisation HEIDENHAIN Dialogue texte clair | 3/2015

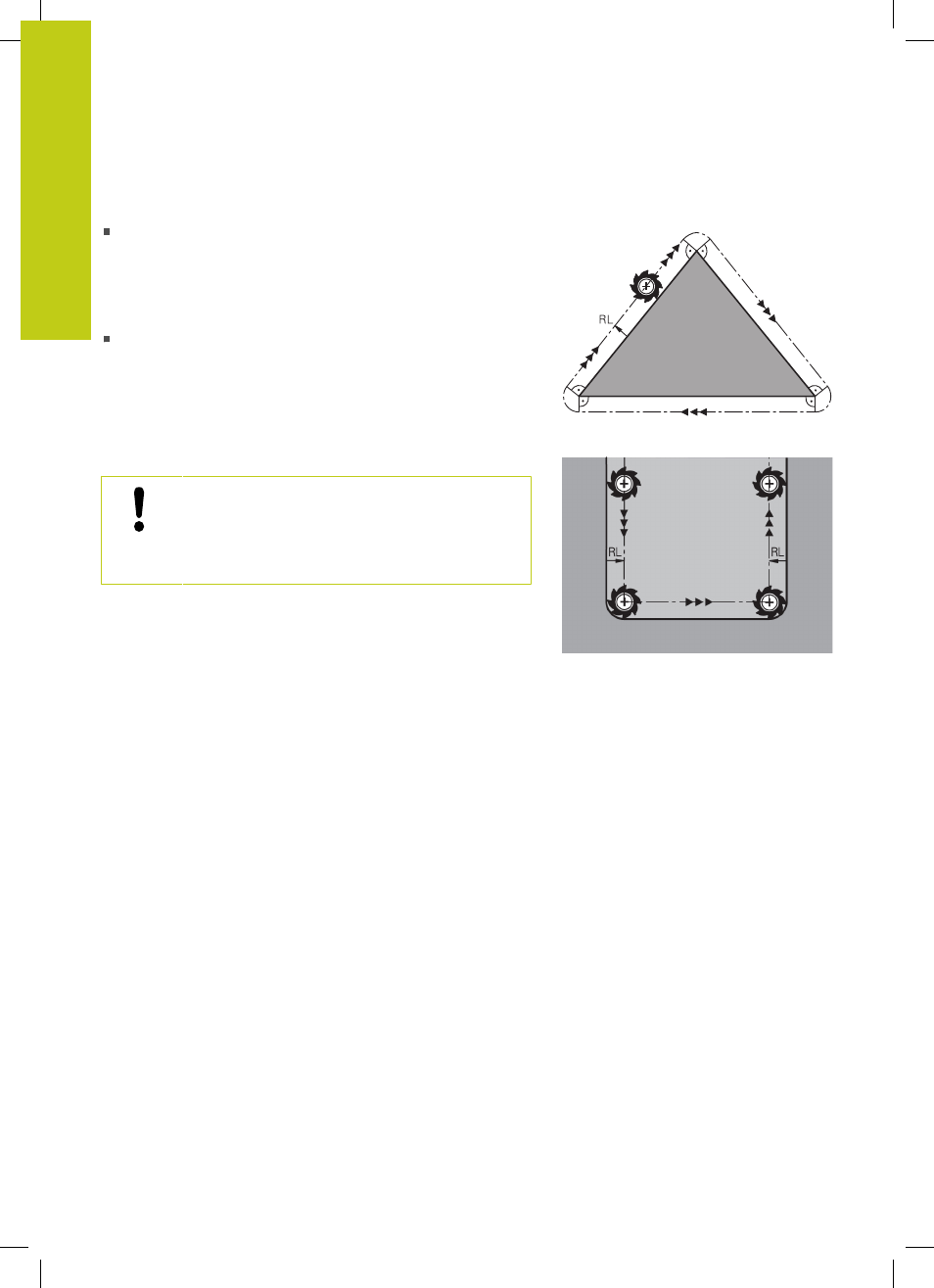

Correction de rayon : Usinage des coins
Coins externes :
si vous avez programmé une correction de rayon, la TNC
déplace l'outil aux coins externes en suivant un cercle de
transition. Si nécessaire, la TNC réduit l'avance dans les angles
externes, par exemple lors d'importants changements de
direction.
Coins intérieurs :
au niveau des coins intérieurs, la TNC calcule le point
d'intersection des trajectoires sur lesquelles le centre de l'outil
se déplace avec une correction du rayon. En partant de ce point,
l'outil se déplace le long de l'élément de contour suivant. Ainsi
la pièce n'est pas endommagée aux angles internes. Le rayon
d'outil ne peut donc pas avoir n'importe quelle dimension pour
un contour donné.
Attention, risque de collision!
Lors de l’usinage dans les angles internes, ne
définissez pas le point initial ou le point final au point
d'intersection du contour car celui-ci pourrait être
endommagé.
