Aborder et quitter le contour 6.3
6
TNC 640 | Manuel d'utilisation HEIDENHAIN Dialogue texte clair | 3/2015
219

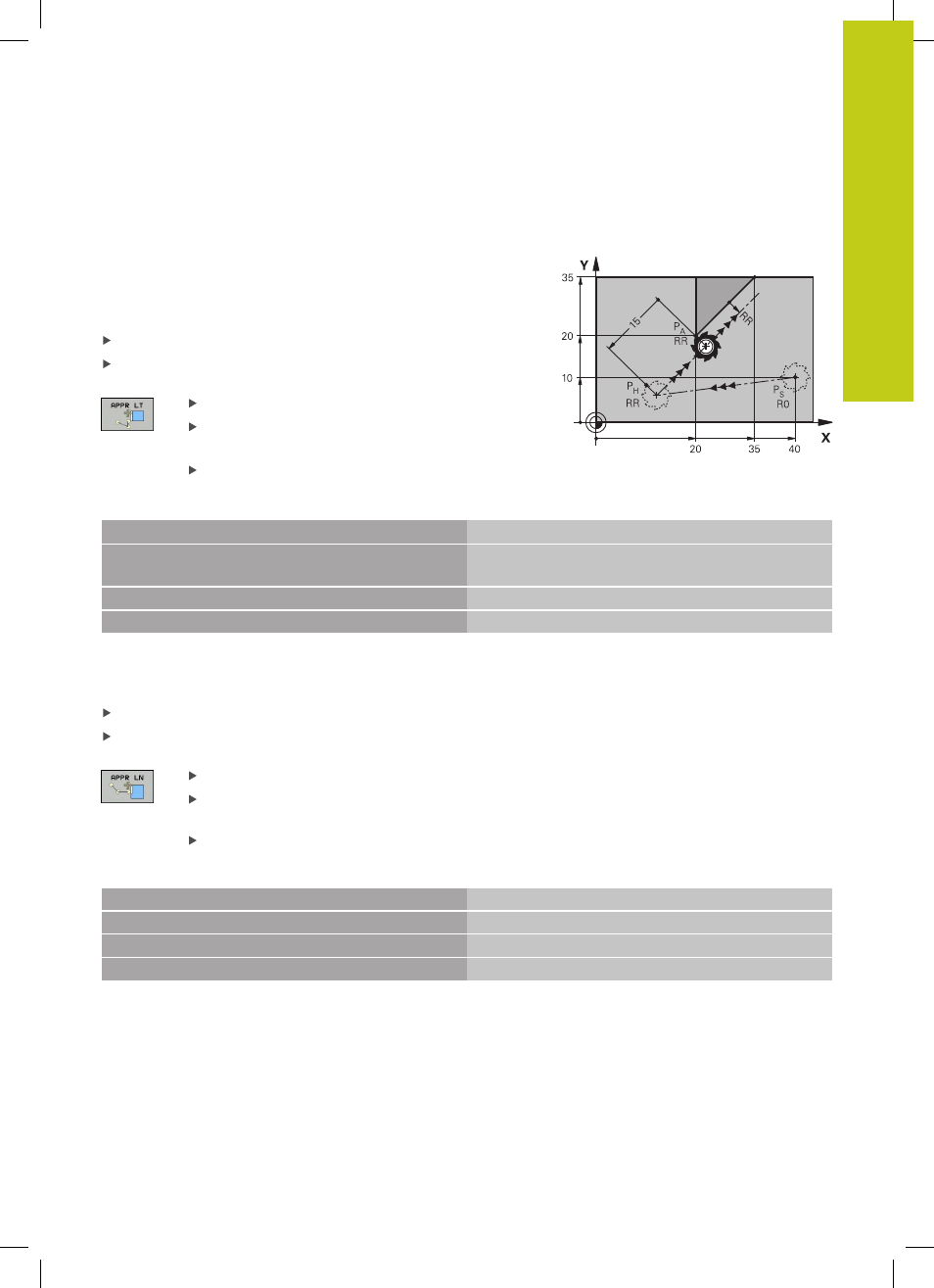

Approche par une droite avec raccordement
tangentiel :
APPR LT
La TNC guide l'outil sur une droite allant du point initial P
S
jusqu'à
un point auxiliaire P
H
. De cette position, l'outil accoste le premier
point du contour P
A
sur une droite tangentielle. Le point auxiliaire
P
H
est à une distance
LEN du premier point du contour P
A
.
Fonction de contournage au choix : aborder le point initial P
S
.
Ouvrir le dialogue avec la touche APPR/DEP et la softkey APPR
LT :
Coordonnées du premier point du contour P
A
LEN : distance entre le point auxiliaire P
H
et le
premier point du contour P
A
Correction de rayon
RR/RL pour l'usinage
Exemple de séquences CN
7 L X+40 Y+10 R0 FMAX M3
Aborder P
S
sans correction de rayon
8 APPR LT X+20 Y+20 Z-10 LEN15 RR F100 P
A
avec correction de rayon RR,
distance de P
H
à P
A
: LEN = 15
9 L X+35 Y+35
Point final du premier élément du contour
10 L ...
Elément de contour suivant
Approche par une droite perpendiculaire au premier
point du contour :
APPR LN
Fonction de contournage au choix : aborder le point initial P
S
.
Ouvrir le dialogue avec la touche
APPR/DEP et la softkey APPR
LN :
Coordonnées du premier point du contour P
A
Longueur : distance au point auxiliaire P
H
.
Introduire
LEN toujours en positif!
Correction de rayon
RR/RL pour l'usinage
Exemple de séquences CN
7 L X+40 Y+10 R0 FMAX M3
Aborder PS sans correction de rayon
8 APPR LN X+10 Y+20 Z-10 LEN15 RR F100
PA avec correction de rayon RR
9 L X+20 Y+35 Point final du premier élément du contour
10 L ... Elément de contour suivant
