Convertisseur DXF (option 42) 7.3
7
TNC 640 | Manuel d'utilisation HEIDENHAIN Dialogue texte clair | 3/2015
265

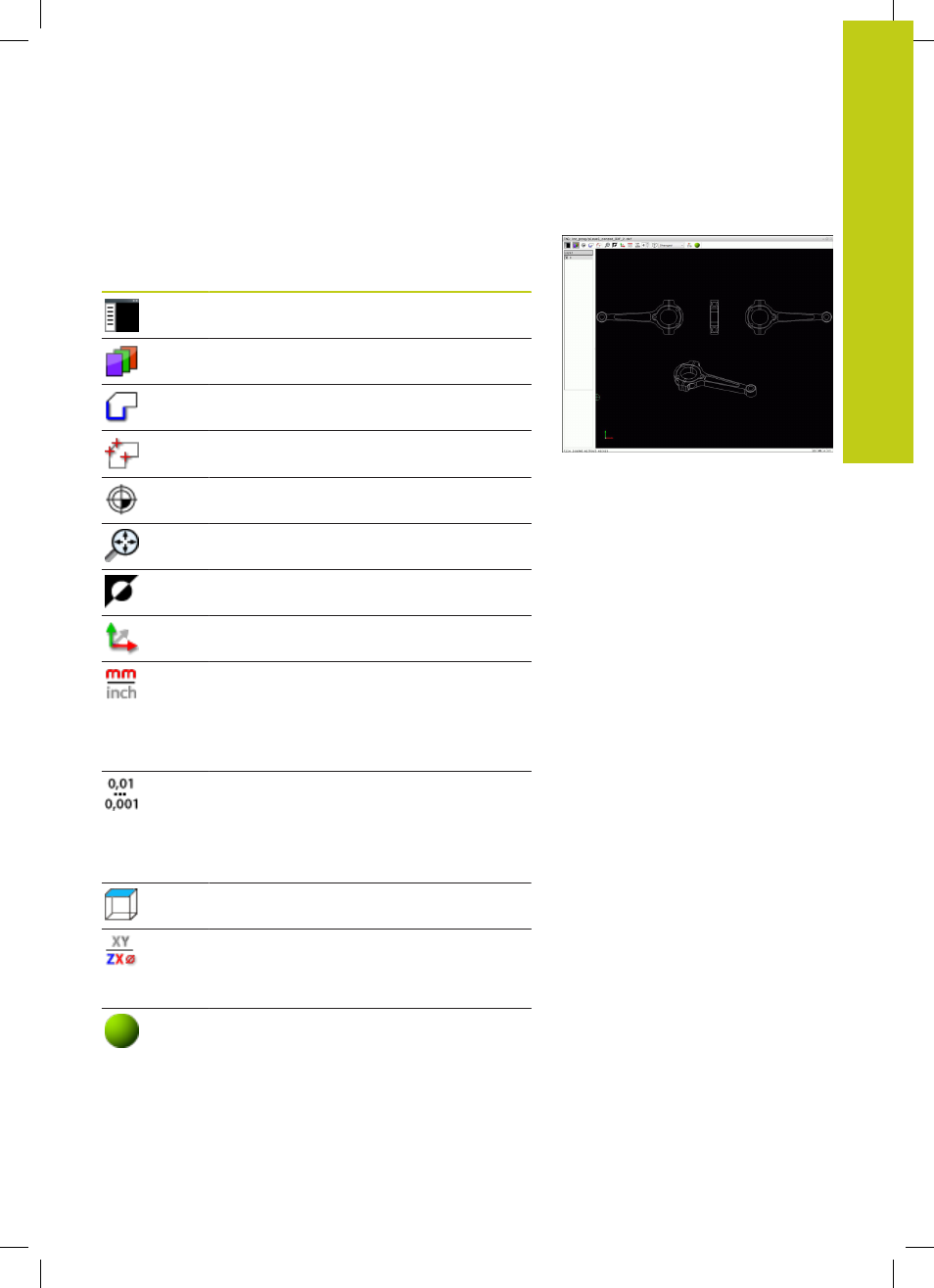

Configuration par défaut
Vous sélectionnez les configurations par défaut suivantes avec les
icônes de ligne d'en-tête.
Icône Configuration
Afficher ou masquer la fenêtre d'affichage des
listes pour agrandir la fenêtre graphique
Afficher les différentes couches
Sélectionner le contour
Sélectionner des positions de perçage
Initialisation du point d'origine
Zoomer au maximum sur l'ensemble du
graphique
Changer la couleur d'arrière-plan (noir ou blanc)
Commuter entre les modes 2D et 3D. Le mode
actif en mis en évidence en couleur.
Configurer l'unité de mesure du fichier en
mm ou en inch. La TNC délivre également
le programme de contour et les positions
d'usinage dans cette unité de mesure. L'unité
de mesure active est mise en évidence en
rouge.
Régler la résolution : en définissant la
résolution, vous déterminez le nombre de
décimales avec lequel le programme de
contour de la TNC doit être créé. Par défaut :
4 décimales pour les programmes en
mm et 5
décimales pour les programmes en
inch
Commuter entre différentes vues du dessin
p. ex.
Dessus
Sélectionner un contour pour une opération de
tournage. L'opération d'usinage active est mise
en mis en évidence en couleur.
(option 50)
Activer la représentation filaire d'un dessin 3D
