7.2 Visionneuse de CAO
Application
La visionneuse de CAO vous permet d'ouvrir des formats de
données de CAO standardisées directement sur la TNC.
La TNC affiche les formats de fichiers suivants :
Fichiers Modèle
Fichiers STEP .STP et .STEP
Fichiers IGES .IGS et .IGES
Fichiers DXF .DXF
La sélection se fait facilement, dans le gestionnaire de fichiers de
la TNC, de la même manière que la sélection de programmes CN.
Vous pouvez ainsi rapidement vous assurer de l'absence d'erreurs
directement dans le modèle.
Vous pouvez positionner le point d'origine à l'endroit de votre
choix sur le modèle et faire s'afficher les coordonnées des points
sélectionnés.

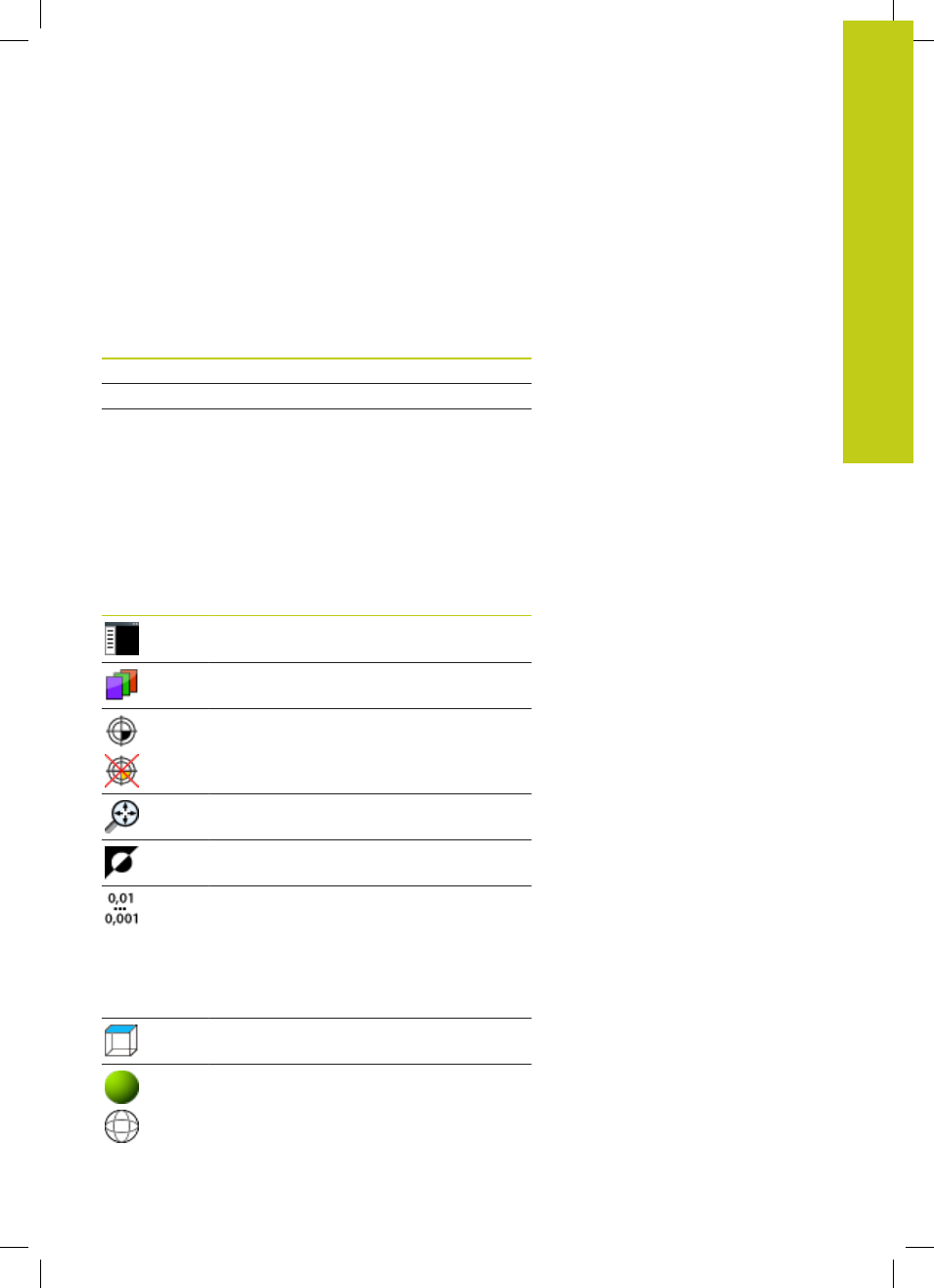

Vous disposez des icônes suivantes :
Icône Fonction
Afficher ou masquer la fenêtre d'affichage des
listes pour agrandir la fenêtre graphique
Afficher les différentes couches
Activer un point d'origine ou supprimer le point
d'origine activé
Zoomer au maximum sur l'ensemble du
graphique
Changer la couleur d'arrière-plan (noir ou blanc)
Régler la résolution : en définissant la
résolution, vous déterminez le nombre de
décimales avec lequel le programme de
contour de la TNC doit être créé.
Par défaut : 4 décimales pour les programmes
en
mm et 5 décimales pour les programmes en
inch
Commuter entre différentes vues du dessin
p. ex.
Dessus
Activer un type de représentation filaire ou
activer des ombres
