Programmation : Usinage multiaxes
12.2 La fonction PLANE pour incliner le plan d'usinage (option 8)
12
460
TNC 640 | Manuel d'utilisation HEIDENHAIN Dialogue texte clair | 3/2015
Définir le comportement de positionnement de la
fonction PLANE
Résumé
Indépendamment de la fonction PLANE utilisée pour définir le plan
d'usinage incliné, vous disposez toujours des fonctions suivantes
pour le comportement de positionnement :
inclinaison automatique
Sélection de solutions d'inclinaison alternatives (impossible avec
PLANE AXIAL)
Sélection du mode de transformation (impossible avec
PLANE
AXIAL)
Attention, risque de collision!
Si vous travaillez avec le cycle
8 IMAGE MIROIR en
plan incliné, tenez compte des remarques suivantes :
Programmez d'abord le mouvement d'inclinaison et
définissez ensuite le cycle
8 IMAGE MIROIR !
La mise en miroir d'un axe rotatif avec le cycle
8
ne met en miroir que les mouvements de l'axe,
mais ne met pas en miroir l'angle défini dans les
fonctions PLANE ! Le positionnement des axes est
ainsi modifié.
Les programmes créés sur une iTNC 530 ou sur des
TNC plus anciennes ne sont pas compatibles.

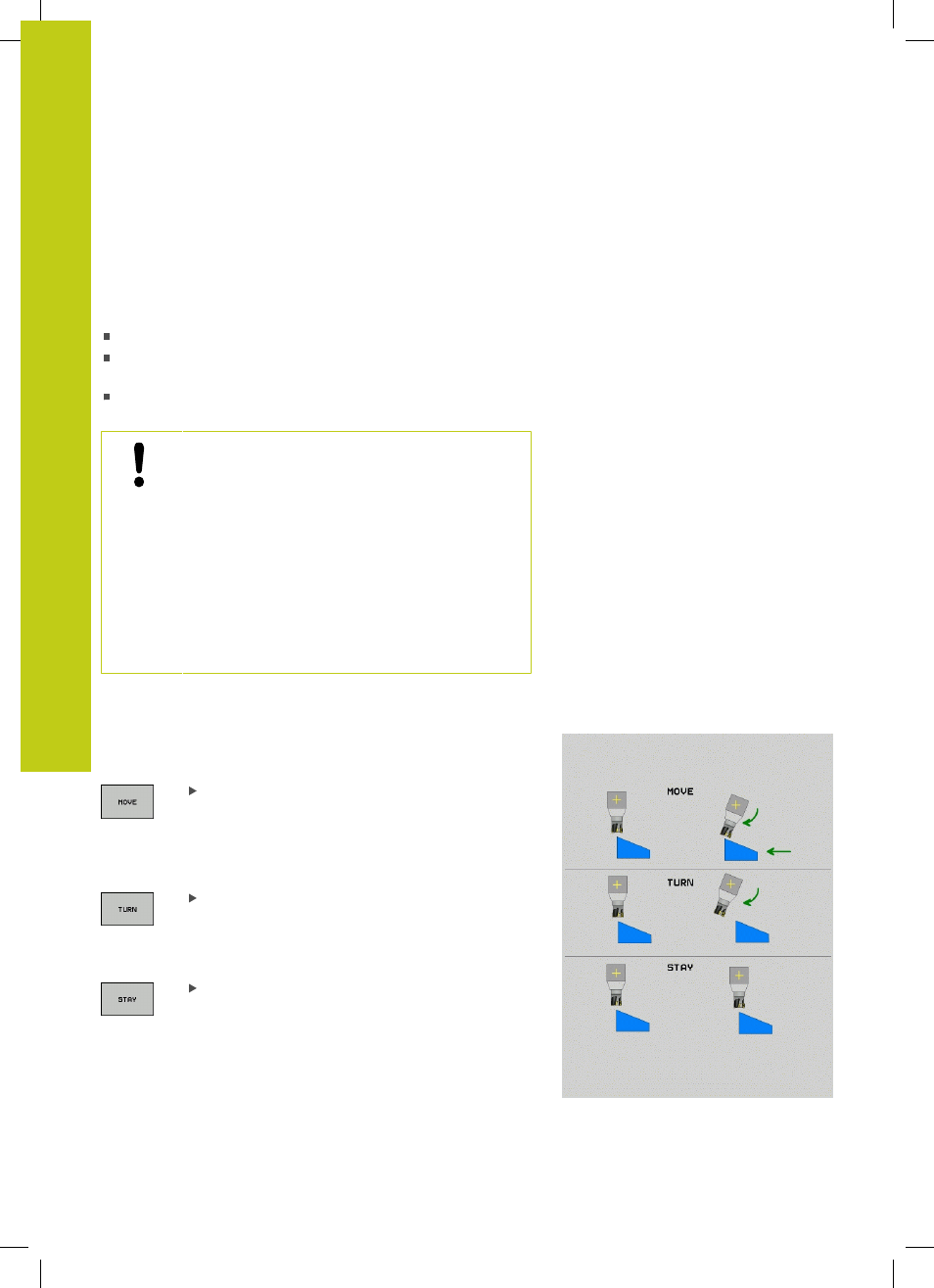

Inclinaison automatique : MOVE/TURN/STAY (introduction
obligatoire)
Après avoir introduit tous les paramètres de définition du plan, vous
devez définir la manière dont les axes rotatifs doivent être inclinés
aux valeurs calculées :
La fonction PLANE doit incliner automatiquement
les axes rotatifs aux valeurs calculées. Dans
ce processus, la position relative entre la pièce
et l'outil ne change pas. La TNC exécute un
déplacement de compensation sur les axes
linéaires
La fonction PLANE doit incliner automatiquement
les axes rotatifs aux valeurs calculées. Dans
ce processus, seuls les axes rotatifs sont
positionnés. La TNC n'exécute
pas de mouvement
de compensation sur les axes linéaires
Vous inclinez les axes rotatifs après une séquence
de positionnement séparée
Si vous avez sélectionné l'option MOVE (la fonction PLANE doit
effectuer automatiquement l'inclinaison avec le mouvement de
compensation), les deux paramètres suivants
Dist. pt rotation de
pointe outil et Avance ? F = restent à définir.
