Convertisseur DXF (option 42) 7.3
7
TNC 640 | Manuel d'utilisation HEIDENHAIN Dialogue texte clair | 3/2015
273

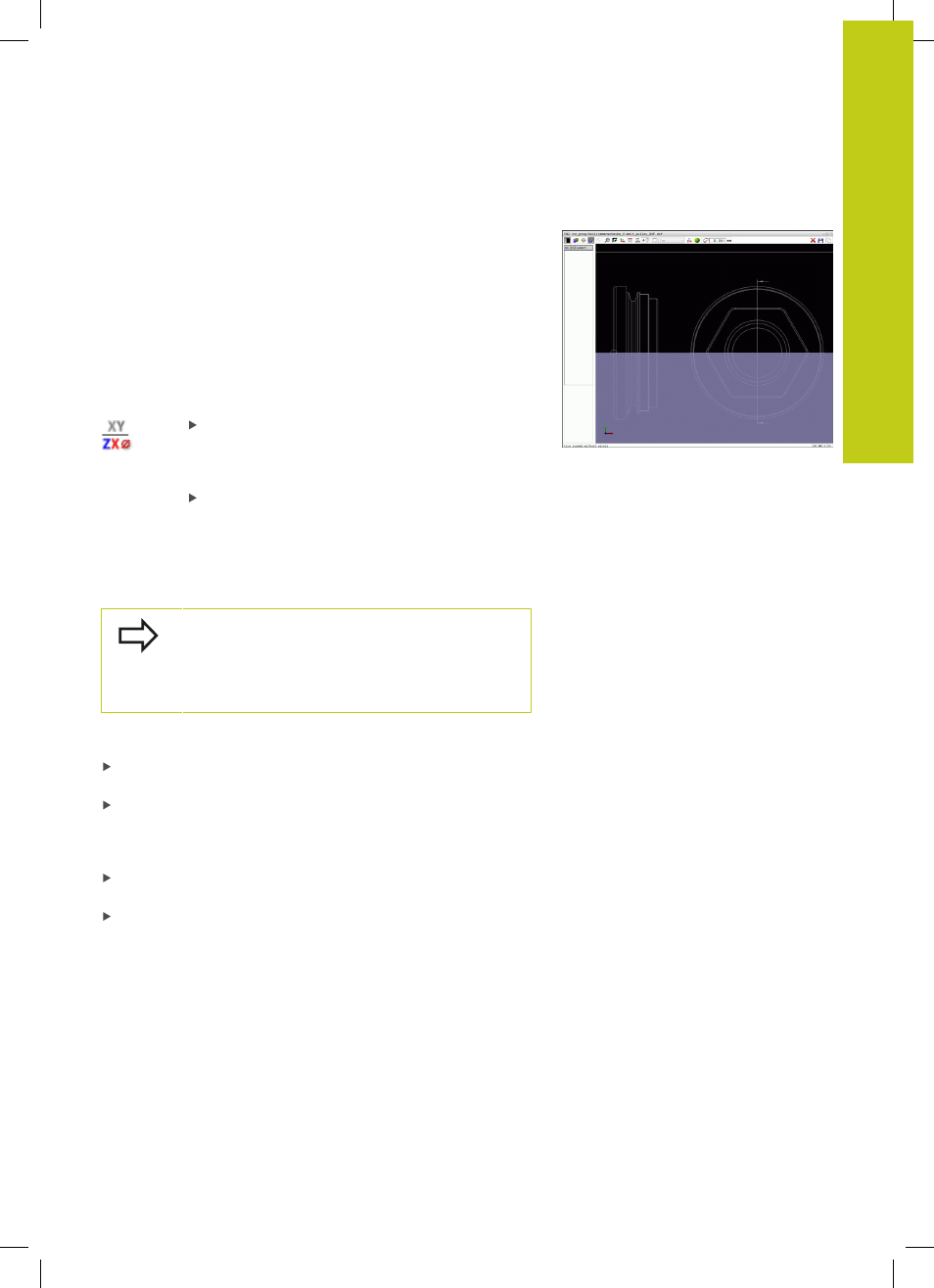

Sélectionner un contour pour une opération de tournage
Le convertisseur DXF (option 50) vous permet également de
sélectionner des contours pour une opération de tournage. L'icône
est grisée si l'option 50 n'est pas activée. Avant de choisir un
contour de tournage, vous devez définir le point d'origine au
centre de rotation. Si vous sélectionnez un contour de tournage,
le contour sera enregistré avec les coordonnées Z et X. Tous les
valeurs de coordonnées de X pour les contours de tournage sont
émises comme valeurs de diamètre, autrement dit les cotes du
dessin sont doublées pour l'axe X. Tous les éléments de contour
situés en dessous de l'axe rotatif ne sont pas sélectionnables et
apparaissent en gris.
Mode de sélection d'un contour de tournage :
la TNC affiche alors uniquement les éléments
se trouvant au-dessus du centre de rotation qui
peuvent être sélectionnés.
Sélectionner les éléments de contour de votre
choix avec le bouton gauche de la souris : la TNC
affiche les éléments de contour sélectionnés en
bleu et affiche les éléments sélectionnés avec
un symbole (cercle ou droite) dans la fenêtre de
gauche.
Qu'il s'agisse d'une opération de tournage ou
de fraisage, les icônes décrites ci-dessus ont
les mêmes fonctions. Les icônes qui ne sont
pas disponibles pour l'opération de tournage
apparaissent grisées.
Vous pouvez également modifier la représentation du graphique de
tournage. Les fonctions suivantes sont disponibles :
Pour décaler le modèle représenté : maintenir la touche
centrale/la molette de la souris enfoncée et déplacer la souris.
Pour agrandir une section en particulier : sélectionner la zone
de votre choix avec le bouton gauche de la souris. Dès lors que
vous relâchez le bouton gauche de la souris, la TNC agrandit
l'affichage.
Pour agrandir ou réduire rapidement une zone en particulier :
tourner la mollette de la souris vers l'avant ou vers l'arrière.
Pour revenir à l'affichage standard : double clic avec le bouton
droit de la souris.
