Programmation : programmer les contours
6.6 Mouvements de contournage – Programmation libre de contour FK
6
254
TNC 640 | Manuel d'utilisation HEIDENHAIN Dialogue texte clair | 3/2015

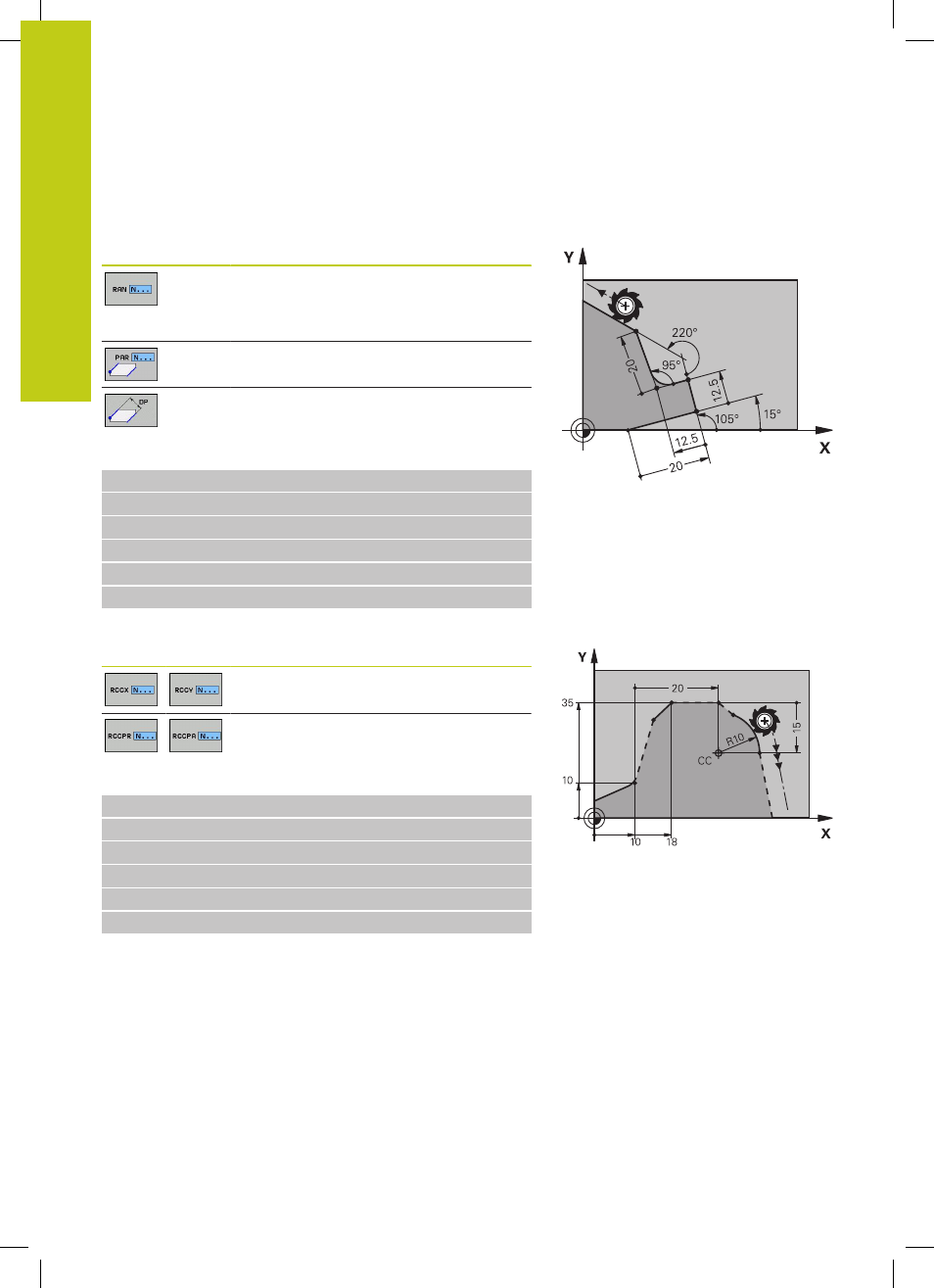

Rapport relatif à la séquence N : Sens et distance de l'élément
de contour
Softkey Données connues
Angle entre droite et autre élément de
contour ou entre la tangente à l'arc de
cercle en entrée et un autre élément du
contour
Droite parallèle à un autre élément de
contour
Distance entre droite et élément de contour
parallèle
Exemple de séquences CN
17 FL LEN 20 AN+15
18 FL AN+105 LEN 12.5
19 FL PAR 17 DP 12.5
20 FSELECT 2
21 FL LEN 20 IAN+95
22 FL IAN+220 RAN 18
Rapport relatif à la séquence N : Centre de cercle CC
Softkey Données connues
Coordonnées cartésiennes du centre de
cercle se référant à la séquence N
Coordonnées polaires du centre de cercle
se référant à la séquence N
Exemple de séquences CN
12 FL X+10 Y+10 RL
13 FL ...
14 FL X+18 Y+35
15 FL ...
16 FL ...
17 FC DR- R10 CCA+0 ICCX+20 ICCY-15 RCCX12 RCCY14
