Mode manuel et réglages
15.10 Initialiser le point d'origine avec le palpeur 3D
15
580
TNC 640 | Manuel d'utilisation HEIDENHAIN Dialogue texte clair | 3/2015
Déterminer l’angle entre l’axe de référence angulaire et une
arête de la pièce
Sélectionner une fonction de palpage : Appuyer
sur la softkey
PALPAGE ROT
Angle de rotation : noter l'angle de rotation affiché
si vous souhaitez appliquer ultérieurement la
rotation de base effectuée précédemment
Exécuter la rotation de base avec le côté à
comparer voir "Compenser le désalignement de la
pièce avec un palpeur 3D ", page 568
Avec la softkey
PALPAGE ROT, faire afficher
comme angle de rotation l'angle entre l'axe de
référence angulaire et la face de la pièce
Annuler la rotation de base ou rétablir la rotation
de base d’origine
Initialiser l'angle de rotation à la valeur notée

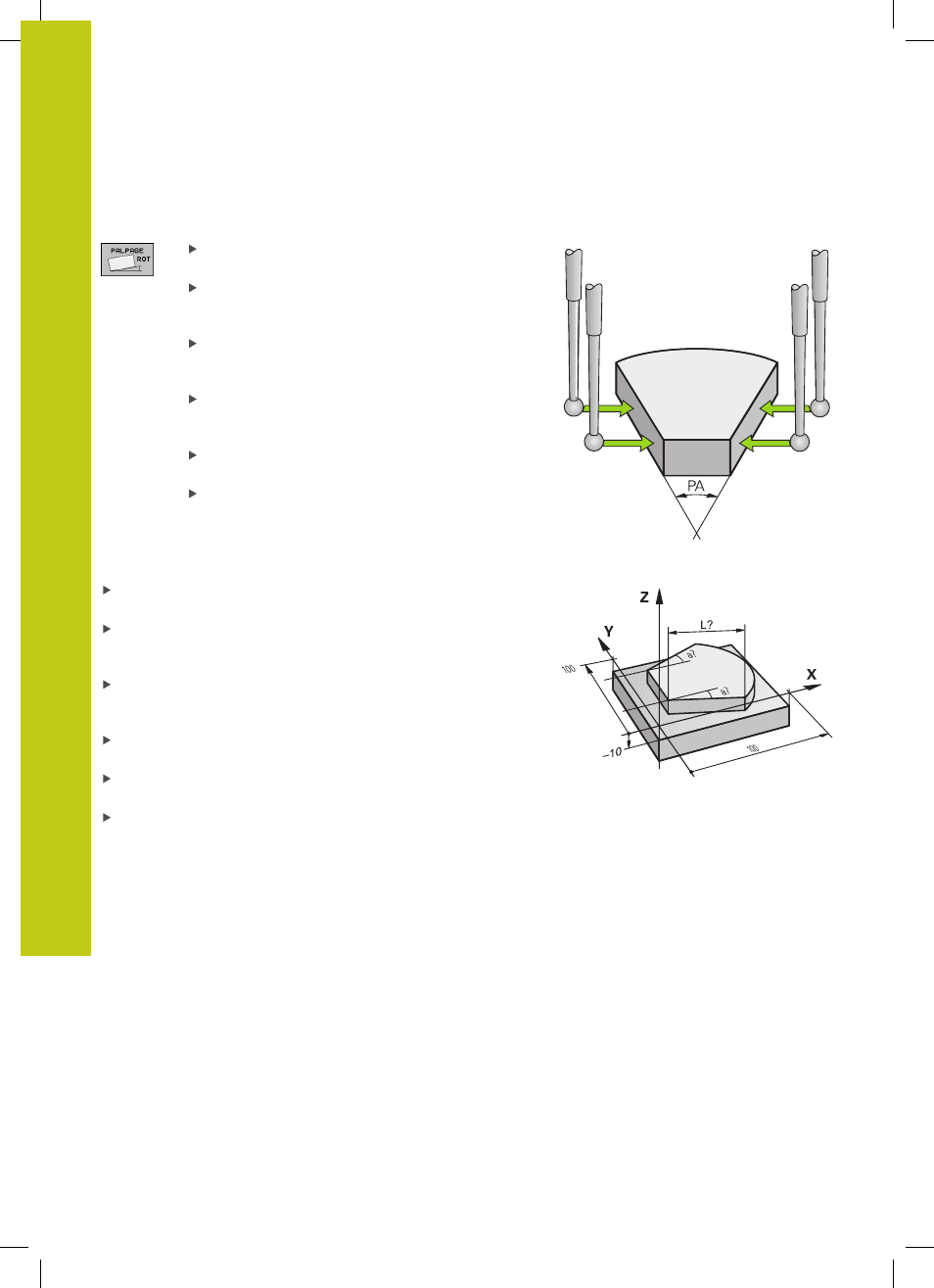

Déterminer l’angle entre deux arêtes de la pièce
Sélectionner la fonction de palpage : appuyer sur la softkey
PALPAGE ROT
Angle de rotation : noter l’angle de rotation affiché si vous
désirez rétablir par la suite la rotation de base réalisée
précédemment
Exécuter la rotation de base pour la première arête voir
"Compenser le désalignement de la pièce avec un palpeur 3D ",
page 568
Palper également la deuxième arête, comme pour une rotation
de base. Ne pas mettre 0 pour l'angle de rotation!
Avec la softkey
PALPAGE ROT, afficher comme angle de rotation
l'angle PA compris entre les faces de la pièce
Annuler la rotation de base ou rétablir la rotation de base
d’origine : initialiser l'angle de rotation à la valeur notée
