Programmer un contour simple

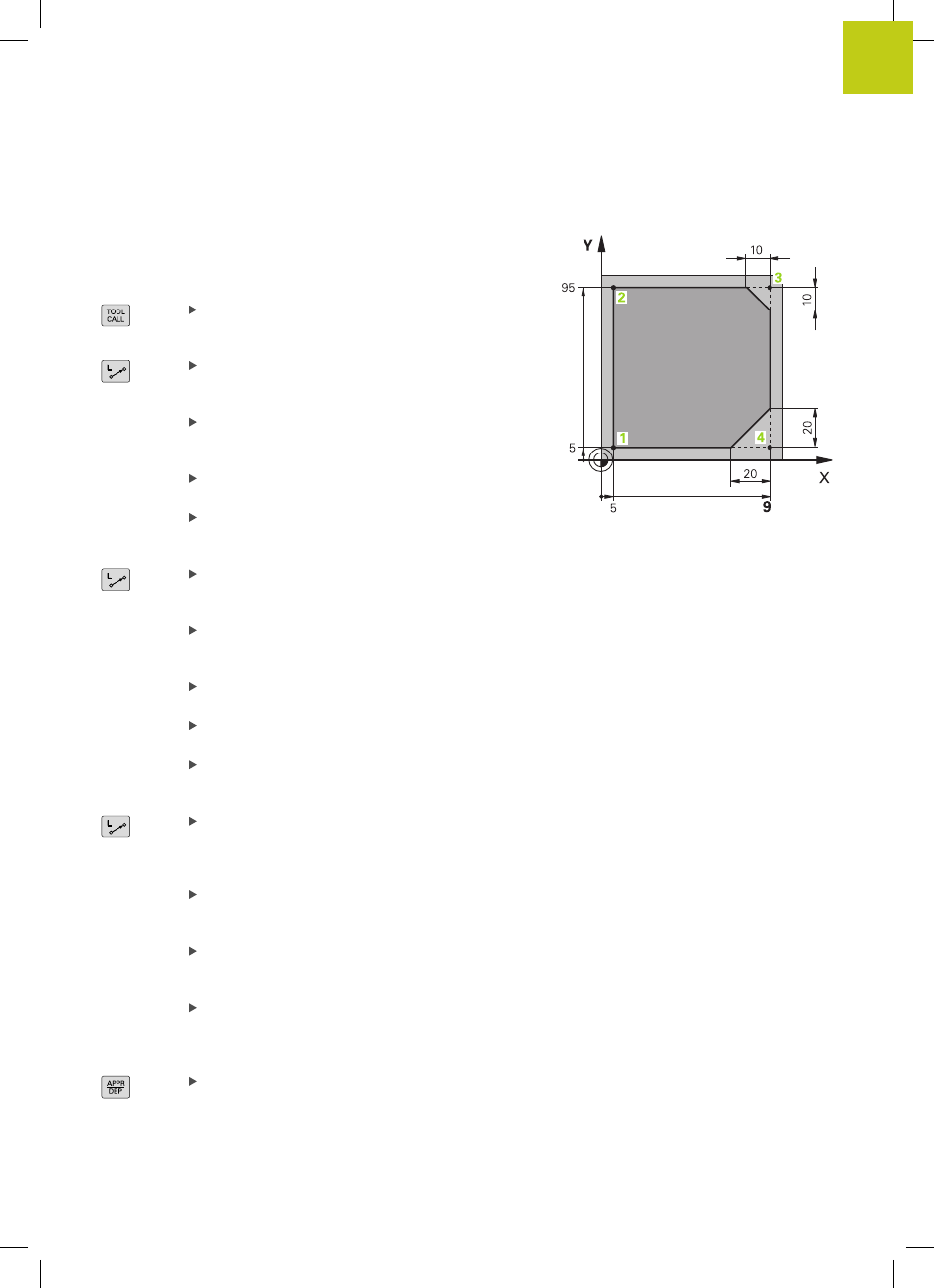

Le contour de la figure de droite doit être usiné en une seule passe
à la profondeur de 5 mm. La pièce brute a déjà été définie. Après
l'ouverture du dialogue avec une touche de fonction, introduisez
toutes les données demandées en haut de l'écran par la TNC.
Appeler l'outil : introduisez les données d'outil.
Validez chaque fois votre saisie avec la touche
ENT. Ne pas oublier l'axe d'outil Z.
Dégager l'outil : appuyez sur la touche d'axe
orange
Z et indiquez la valeur de la position à
approcher, p. ex. 250. Valider avec la touche
ENT.
Corr. de rayon : Valider RL/RR/aucune corr.?
avec la touche : Ne pas activer la correction de
rayon
Avance F = ? Valider avec la touche ENT :
déplacement en avance rapide (
FMAX)
Entrer
Fonction auxiliaire M ? et valider avec la
touche
END : la TNC enregistre la séquence de
déplacement indiquée.
Pré-positionner l'outil dans le plan d'usinage :
appuyez sur la touche d'axe orange
X et entrer la
valeur de la position à approcher, p. ex. -20
Appuyer sur la touche d'axe orange
Y et entrer
la valeur de la position à approcher, p. ex. -20.
Confirmer avec la touche ENT.
Correct.rayon : RL/RR/sans corr.? Valider avec la
touche
ENT : ne pas activer la correction de rayon
Avance F = ? Valider avec la touche ENT :
déplacement en avance rapide (
FMAX)
Fonction auxiliaire M? Valider avec la touche
END : la TNC mémorise la séquence de
déplacement
Amener l'outil à la profondeur : appuyer sur la
touche d'axe orange
Z et entrer la valeur de la
position à approcher, p. ex. -5. Valider avec la
touche
ENT.
Corr. de rayon : Valider RL/RR/aucune corr.?
avec la touche
ENT : N'activer aucune correction
de rayon
Avance F=? Entrer l'avance de positionnement,
p. ex. 3000 mm/min, puis valider avec la touche
ENT.
Fonction auxiliaire M ? Activer la broche et
l'arrosage, p. ex.
M13, puis valider avec la
touche END : la TNC mémorise la séquence de
déplacement indiquée.
Approcher le contour : Appuyez sur la touche
APPR/DEP : La TNC affiche la barre de softkeys
avec les fonctions d'approche et de sortie.
