Programmation : programmer les contours

6.2

Principes de base des fonctions de contournage

6

210

TNC 640 | Manuel d'utilisation HEIDENHAIN Dialogue texte clair | 3/2015

6.2

Principes de base des fonctions de
contournage

Programmer un déplacement d’outil pour un
usinage

Lorsque vous créez un programme d'usinage, vous programmez
les fonctions de contournage des différents éléments du contour
de la pièce les unes après les autres. Pour cela, vous introduisez
habituellement

les coordonnées des points finaux des éléments

du contour

en les prélevant sur le plan. La TNC se base sur les

coordonnées indiquées, sur les données d'outil et sur la correction
de rayon pour calculer la trajectoire effective de l'outil.

La TNC déplace simultanément tous les axes de la machine que
vous avez programmés dans la séquence de contournage.

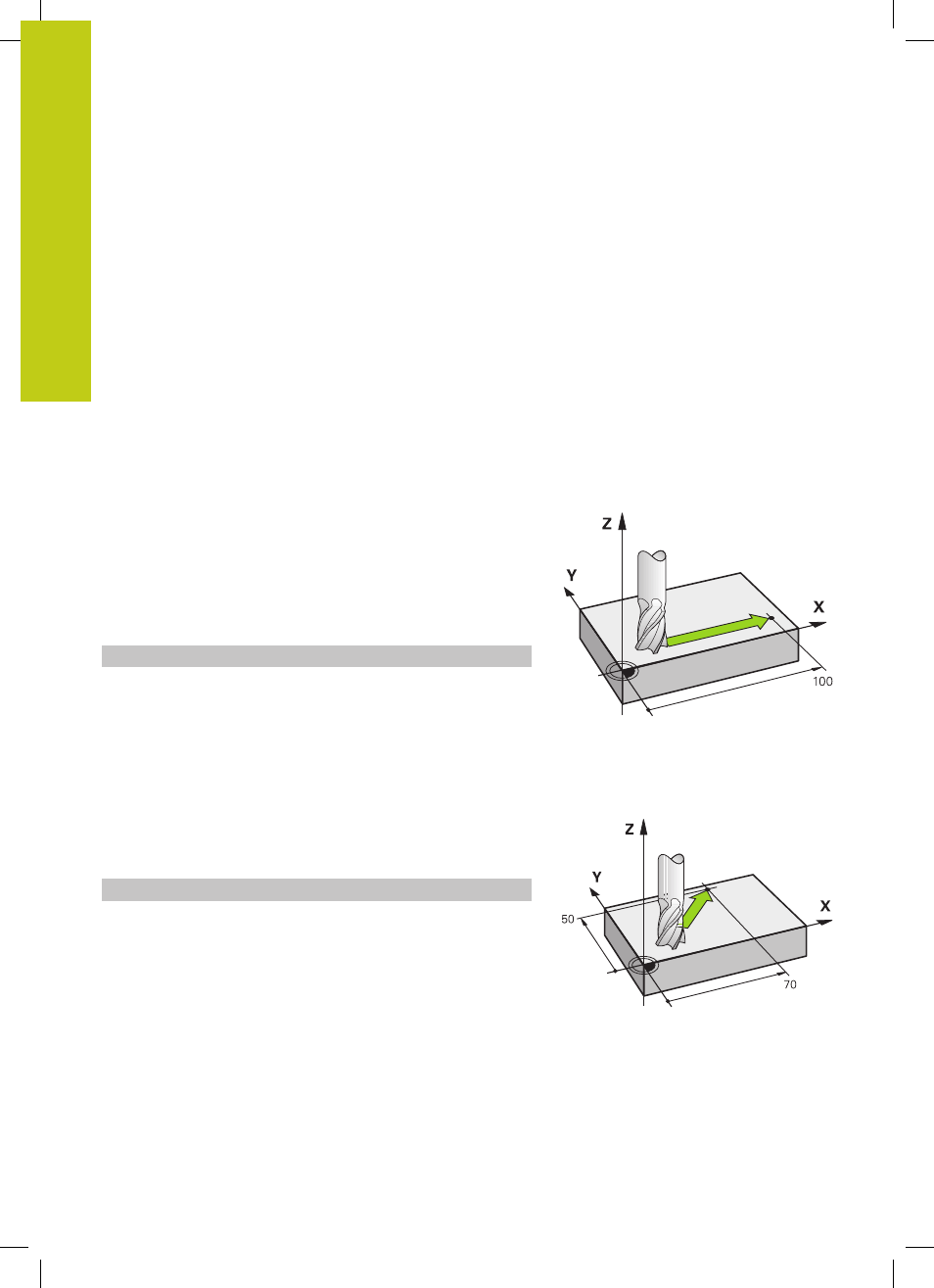

Déplacements parallèles aux axes de la machine

La séquence de programme contient une seule coordonnée : la
TNC déplace l’outil parallèlement à l’axe machine programmé.

En fonction de la conception de la machine, et lors de l'usinage,
c'est soit l'outil qui se déplace ou la table de la machine sur laquelle
est fixée la pièce. Partez toujours du principe que c'est l'outil qui se
déplace lors de la programmation d'un contournage.

Exemple :

50 L X+100

50

Numéro de séquence

L

Fonction de trajectoire "Droite"

X+100

Coordonnées du point final

L’outil conserve les coordonnées Y et Z et se déplace à la position
X=100. voir figure.

Déplacements dans les plans principaux

La séquence de programme contient deux indications de
coordonnées : la TNC déplace l'outil dans le plan programmé.

Exemple

L X+70 Y+50

L’outil garde la coordonnée Z et se déplace dans le plan XY à la
position X=70, Y=50. voir figure
