Mouvements de contournage – Programmation libre de contour FK 6.6
6
TNC 640 | Manuel d'utilisation HEIDENHAIN Dialogue texte clair | 3/2015
245

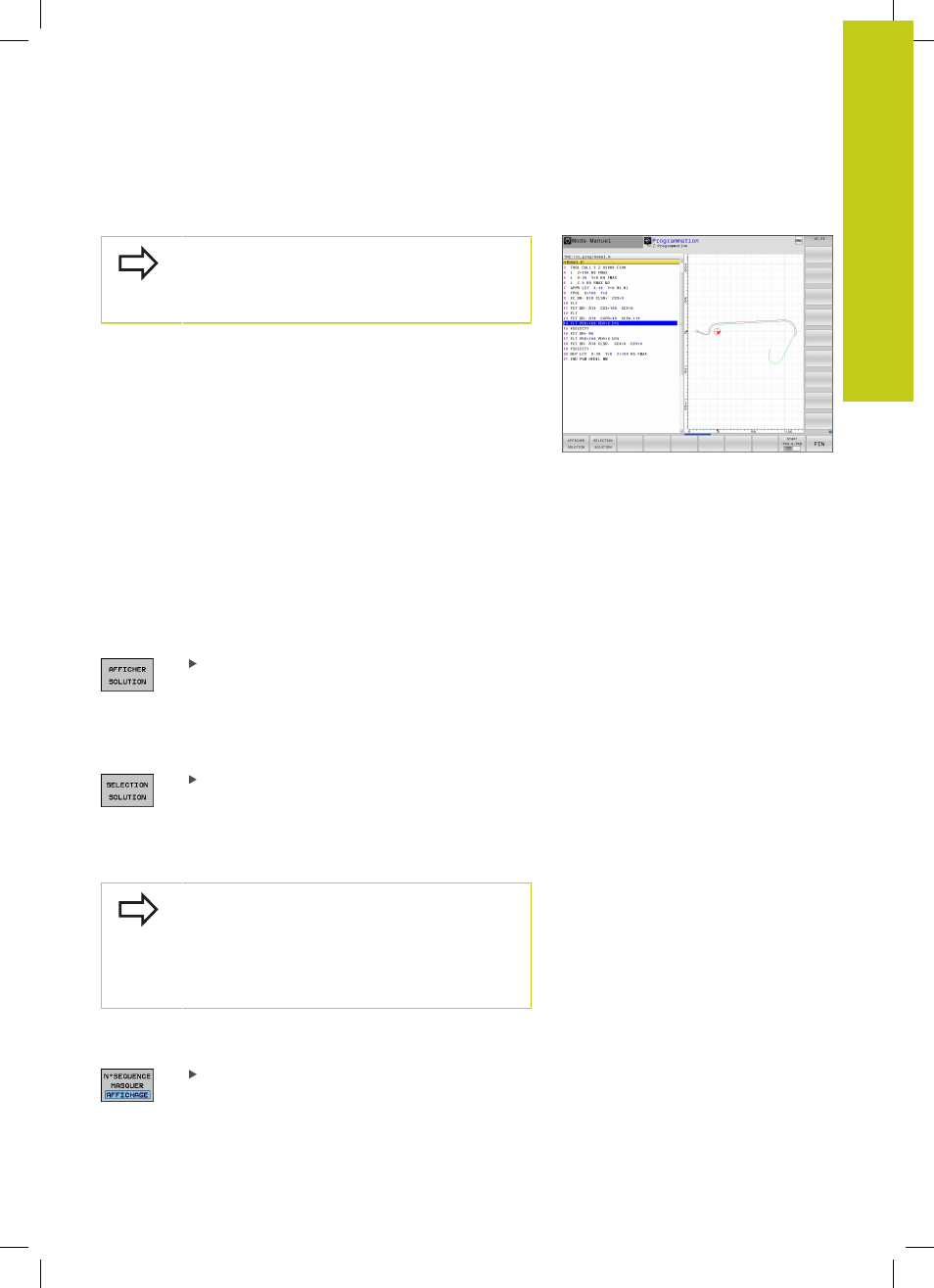

Graphique de programmation FK
Pour pouvoir utiliser le graphique avec la
programmation FK, sélectionnez le partage d'écran
PROGRAMME + GRAPHIQUE, voir "Programmation",
page 76
Le contour d’une pièce n’est pas clairement défini lorsque les
données des coordonnées sont incomplètes. Dans ce cas, la
TNC affiche à l’aide du graphique FK les différentes solutions
parmi lesquelles vous devez choisir. Le graphique FK représente le
contour de la pièce en plusieurs couleurs :
bleu : L’élément de contour est clairement défini.
Le dernier élément FK ne s'affichera en bleu qu'après
le mouvement d'approche, même s'il est univoque,
par exemple avec CLSD-.
vert : Les données introduites donnent plusieurs solutions ;
sélectionnez la bonne.
rouge : Les données introduites ne suffisent pas encore pour
définir l’élément de contour ; introduisez de plus
amples données.
Lorsque les données permettent de trouver plusieurs solutions
et que l'élément de contour est en vert, sélectionnez le contour
correct de la manière suivante :
Appuyer sur la softkey
AFFICHER SOLUTION
jusqu'à ce que l'élément de contour soit affiché
correctement. Utilisez la fonction zoom (2ème
barre de softkeys) lorsque plusieurs solutions
possibles ne peuvent pas être distinguées dans
l'affichage standard.
L'élément de contour affiché correspond au plan :
le choisir avec la softkey
SELECTION SOLUTION
Si vous ne souhaitez pas choisir immédiatement un contour
affiché en vert, appuyez sur la softkey
ACHEVER SELECTION pour
poursuivre le dialogue FK.
Il est souhaitable de choisir aussi rapidement que
possible avec
SELECTION SOLUTION les éléments
de contour en vert afin de réduire le nombre de
solutions pour les éléments suivants.
Le constructeur de votre machine peut choisir
d’autres couleurs pour le graphique FK.
Afficher les numéros de séquence dans la fenêtre graphique
Pour afficher les numéros de séquence dans la fenêtre graphique :
Régler la softkey AFFICHER OMETTRE NO SÉQU.
sur AFFICHER (barre de softkeys 3)
