Programmation : principes de base, gestionnaire de fichiers
3.2 Ouvrir et introduire des programmes
3
106
TNC 640 | Manuel d'utilisation HEIDENHAIN Dialogue texte clair | 3/2015

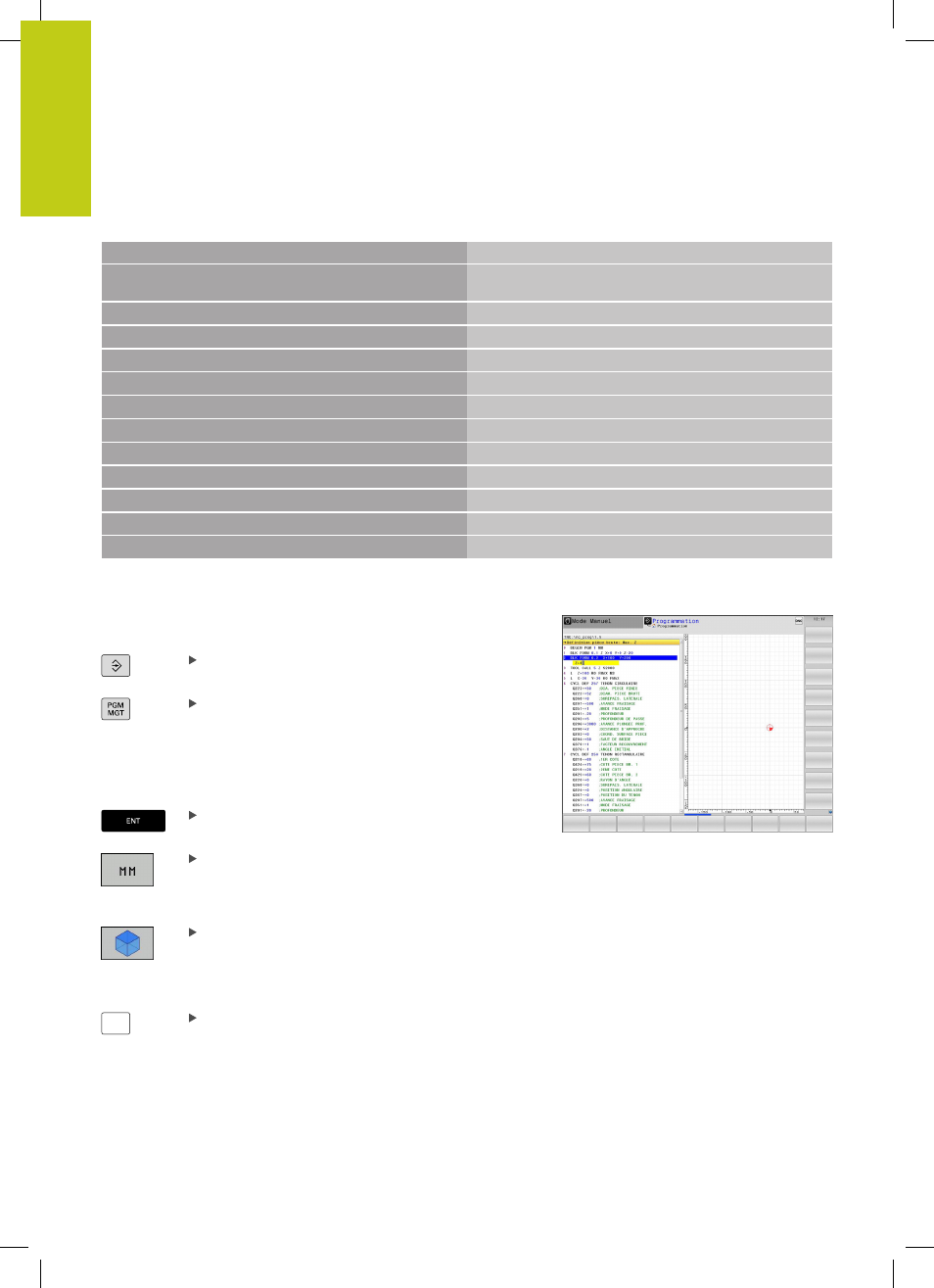

Exemple : Affichage de la BLK FORM ROTATION dans le
programme CN
0 BEGIN PGM NOUVEAU MM
Début du programme, nom, unité de mesure
1 BLK FORM ROTATION Z DIM_R LBL1
Axe de broche, mode d'interprétation, numéro de sous-
programme
2 M30 Fin du programme principal
3 LBL 1
Début du sous-programme
4 L X+0 Z+1
Début du contour
5 L X+50 Programmation dans le sens positif de l'axe principal
6 L Z-20
7 L X+70
8 L Z-100
9 L X+0
10 L Z+1
Fin du contour
11 LBL 0
Fin du sous-programme
12 END PGM NOUVEAU MM Fin du programme, nom, unité de mesure
Ouvrir un nouveau programme d'usinage
Un programme d'usinage se renseigne toujours en mode
Programmation. Exemple d'ouverture de programme:
Sélectionner le mode de fonctionnement
Programmation.
Appeler le gestionnaire de fichiers : appuyer sur la
touche
PGM MGT
Sélectionnez le répertoire dans lequel vous souhaitez mémoriser le
nouveau programme :
NOM DE FICHIER = NOUVEAU.H
Introduire le nom du nouveau programme, valider
avec la touche
ENT
Sélectionner l'unité de mesure : appuyer sur
MM ou INCH. La TNC change de fenêtre de
programme et ouvre le dialogue de définition de la
BLK-FORM (pièce brute).
Sélectionner une pièce brute rectangulaire :
appuyer sur la softkey correspondant à la forme
brute rectangulaire
PLAN D'USINAGE DANS LE GRAPHIQUE : XY
Z
Indiquer l'axe de broche, p. ex.
Z
