Introduction
2.2 Ecran et panneau de commande
2
74
TNC 640 | Manuel d'utilisation HEIDENHAIN Dialogue texte clair | 3/2015
Panneau de commande

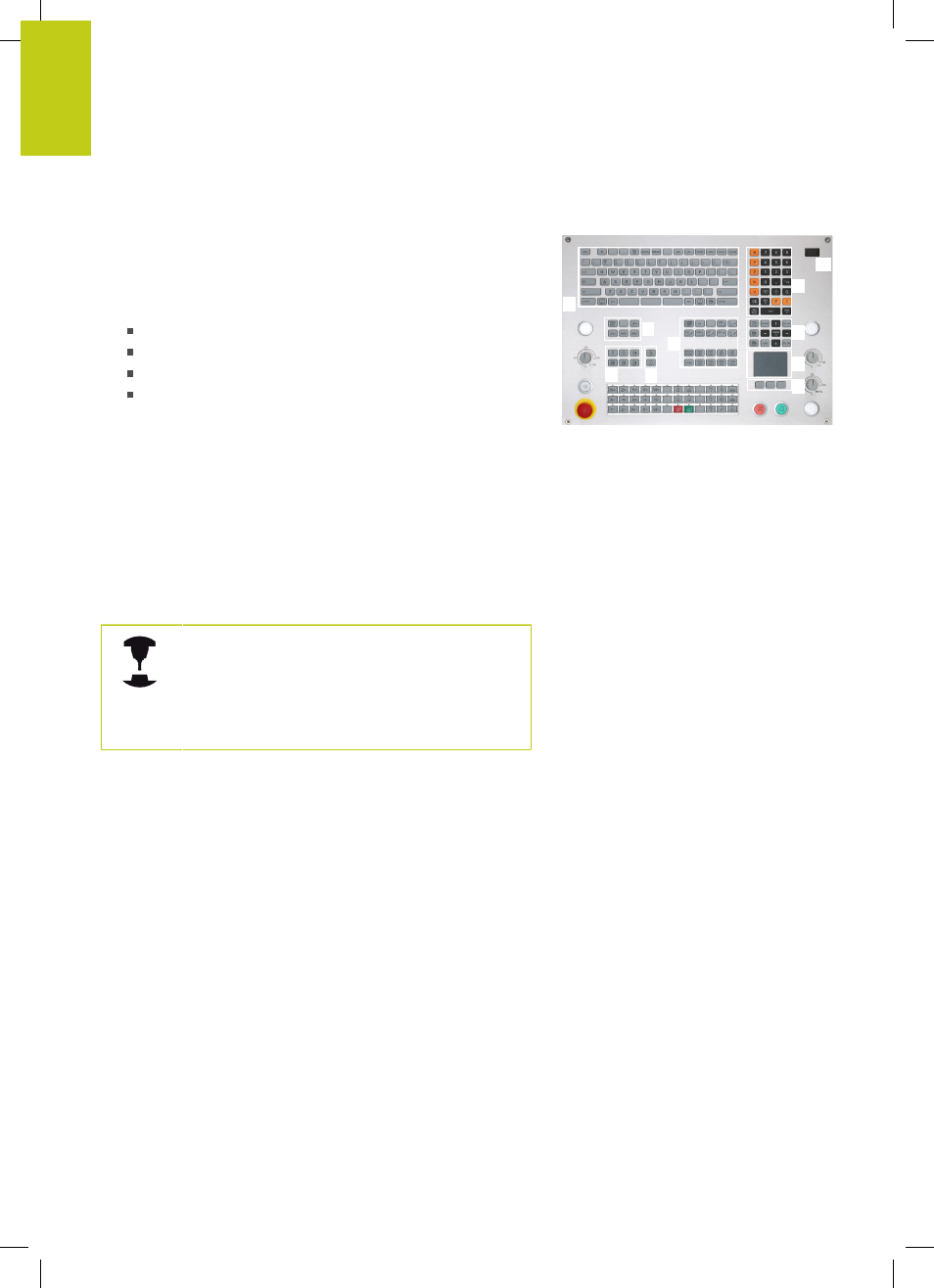

La TNC 640 est livrée avec un panneau de commande intégré.
L'image en haut à droite montre les éléments du panneau de
commande :
1 Clavier alphabétique permettant de saisir des textes, des noms
de fichiers et de programmer en DIN/ISO
2
Gestionnaire de fichiers
Calculatrice
Fonction MOD
Fonction HELP
3 Modes Programmation
4 Modes Machine
5 Ouverture des dialogues de programmation
6 Touches de navigation et instruction de saut
GOTO
7 Saisie de valeurs et sélection d'axe
8 Pavé tactile
9 Boutons de la souris
10 Connecteur USB
Les fonctions des différentes touches sont résumées au verso de
la première page.
Un certain nombre de constructeurs de machine
n'utilisent pas le panneau de commande standard
HEIDENHAIN. Consultez le manuel de votre
machine !
Les touches externes, p. ex. MARCHE CN ou ARRET
CN sont décrite dans le manuel de la machine.
