Programmation : programmer les contours
6.5 Contournage : coordonnées polaires
6
240
TNC 640 | Manuel d'utilisation HEIDENHAIN Dialogue texte clair | 3/2015
Programmer une trajectoire hélicoïdale
Introduisez le sens de rotation et l'angle total
incrémental
IPA avec le même signe ; dans le
cas contraire, l'outil pourrait se déplacer sur une
trajectoire incorrecte.
Pour l'angle total IPA, une valeur comprise entre
-99 999,9999° et +99 999,9999° est possible.
Angle de coordonnées polaires : indiquer en
valeur incrémentale l'angle global que l'outil
parcourt sur l'hélice.
Après avoir saisi l'angle,
sélectionner l'axe d'outil avec une touche de
sélection d'axe.
Introduire la coordonnée de la hauteur de l'hélice
en incrémental
Sens de rotation DR
Hélice dans le sens horaire : DR-
Hélice dans le sens anti-horaire : DR+ :
Introduire la correction de rayon selon le
tableau

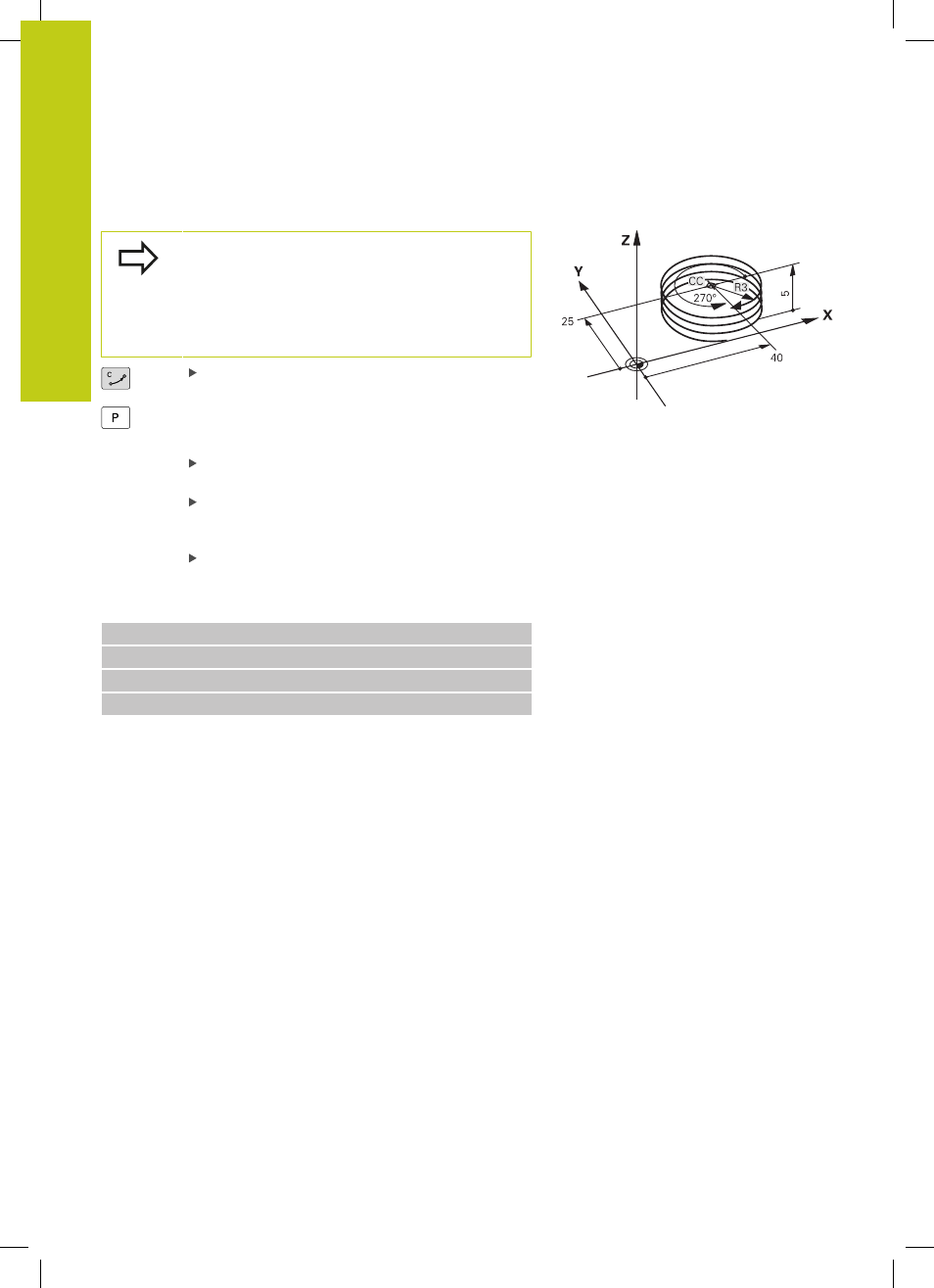

Exemple de séquences CN : filetage M6 x 1 mm avec 5 filets
12 CC X+40 Y+25
13 L Z+0 F100 M3
14 LP PR+3 PA+270 RL F50
15 CP IPA-1800 IZ+5 DR-
