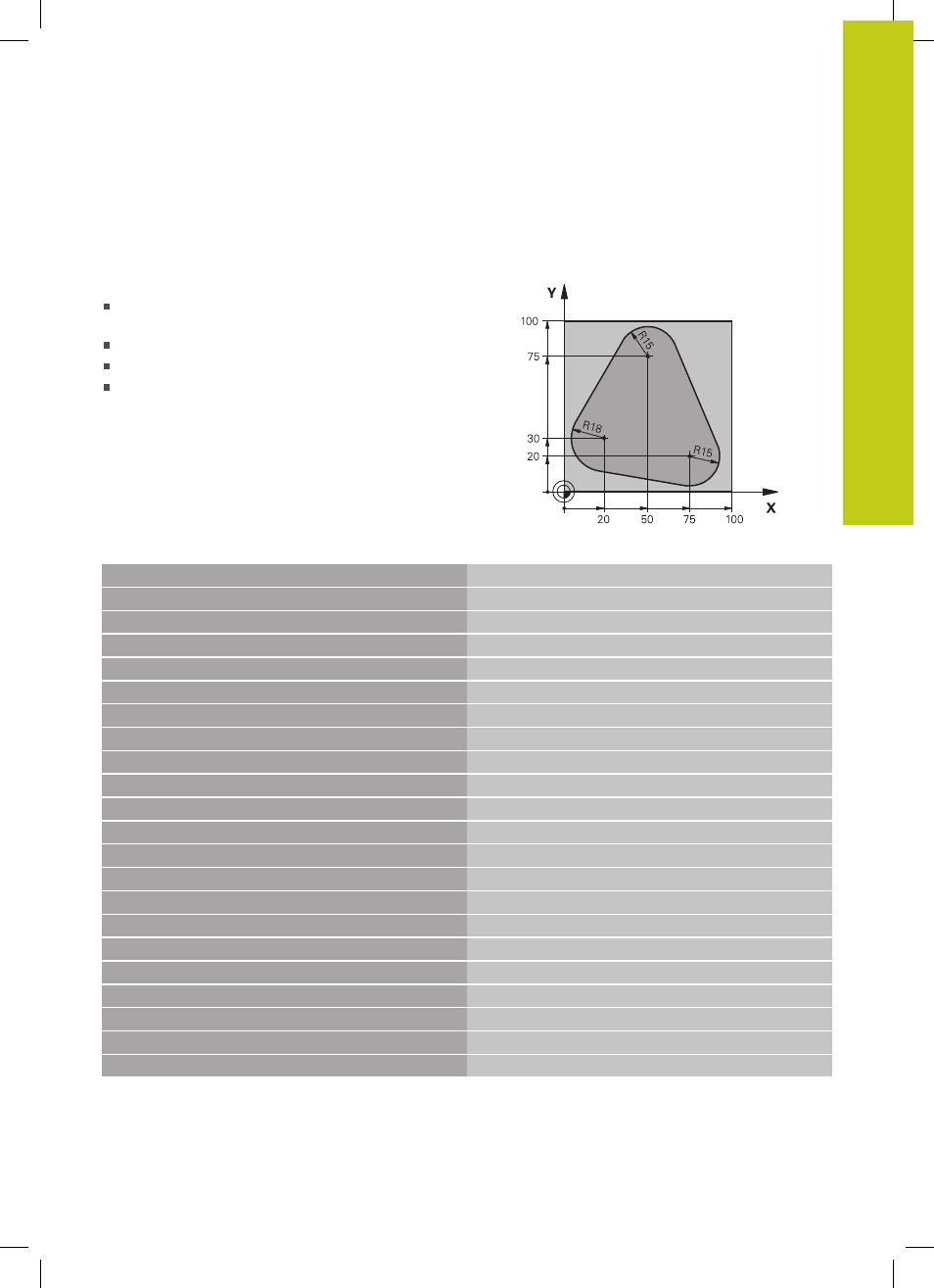

Exemple : fraisage d’un contour en plusieurs passes
Déroulement du programme :
Pré-positionner l'outil sur l’arête supérieure de la
pièce
Introduire la passe en valeur incrémentale
Fraisage de contour
Répéter la passe et le fraisage du contour
0 BEGIN PGM PGMREP MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-40
2 BLK FORM 0.2 X+100 Y+100 Z+0
3 TOOL CALL 1 Z S500
Appel d'outil
4 L Z+250 R0 FMAX
Dégager l'outil
5 L X-20 Y+30 R0 FMAX
Pré-positionnement dans le plan d’usinage
6 L Z+0 R0 FMAX M3 Préposition. sur la face sup. de la pièce
7 LBL 1 Marque pour répétition de partie de pgm
8 L IZ-4 R0 FMAX Passe en prof. incrémentale (dans le vide)
9 APPR CT X+2 Y+30 CCA90 R+5 RL F250 Approche du contour
10 FC DR- R18 CLSD+ CCX+20 CCY+30
Contour
11 FLT
12 FCT DR- R15 CCX+50 CCY+75
13 FLT
14 FCT DR- R15 CCX+75 CCY+20
15 FLT
16 FCT DR- R18 CLSD- CCX+20 CCY+30
17 DEP CT CCA90 R+5 F1000
Quitter le contour
18 L X-20 Y+0 R0 FMAX
Dégager l'outil
19 CALL LBL 1 REP 4 Saut en arrière au LBL 1; au total quatre fois
20 L Z+250 R0 FMAX M2 Dégager l'outil, fin du programme
21 END PGM PGMREP MM
