Programmation : Utiliser des données issues de fichiers de CAO
7.3 Convertisseur DXF (option 42)
7
276
TNC 640 | Manuel d'utilisation HEIDENHAIN Dialogue texte clair | 3/2015
Pour sélectionner d'autres positions d'usinage :
appuyer sur l'icône de désélection des éléments
choisis et sélectionner le contour suivant comme
décrit précédemment

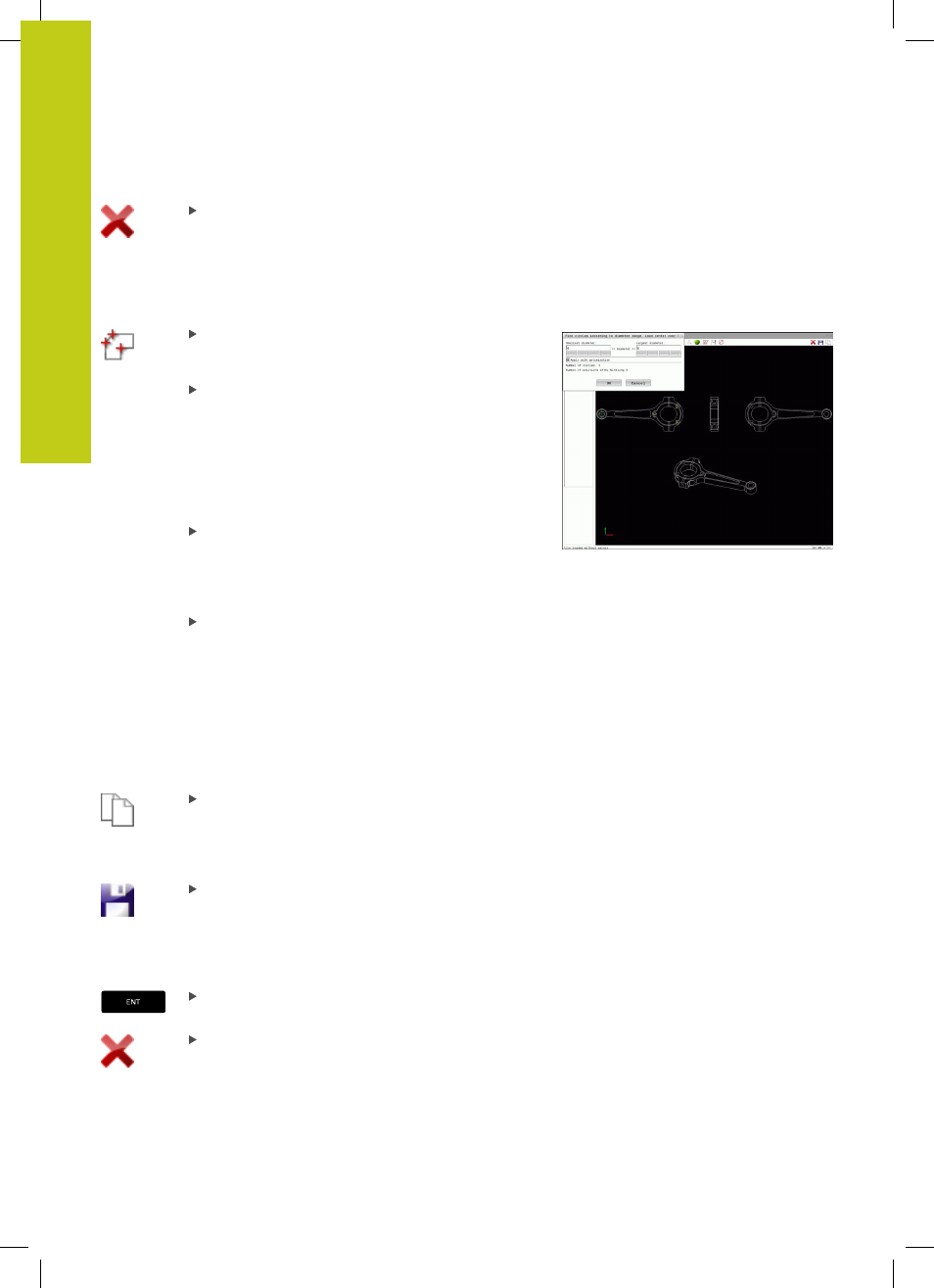

Sélection rapide de positions de perçage via une zone définie
par la souris
Choisir un mode de sélection des positions
d'usinage : la fenêtre graphique est active pour la
sélection de positions.
Pour choisir les positions d'usinage : appuyer sur
la touche Shift et définir une zone en déplaçant
la souris tout en maintenant le bouton gauche
de la souris enfoncé. La TNC valide tous les
cercles entiers qui se trouvent dans la zone définie
comme positions de perçage : la TNC ouvre une
fenêtre auxiliaire dans laquelle vous pouvez filtrer
les trous de perçage en fonction de leur taille.
Définir les paramètres de filtre (voir "Configurer le
filtre", page 278) et valider avec le bouton
OK :
la TNC reprend les positions sélectionnées dans
la fenêtre d'affichage des listes (apparition d'un
symbole "point")
Au besoin, vous pouvez désélectionner à nouveau
les éléments déjà sélectionnés en cliquant à
nouveau sur l'élément de la fenêtre graphique,
tout en maintenant toutefois la touche
CTRL
enfoncée. Sinon, vous pouvez également
sélectionner l'élément dans la fenêtre d'affichage
de la liste et appuyer sur la touche
DEL. Vous
pouvez sélectionner tous les éléments en
définissant à nouveau une zone avec la souris, tout
en maintenant toutefois la touche
CTRL enfoncée.
Mémoriser les positions d'usinage sélectionnées
dans la mémoire tampon de la TNC pour
les insérer ensuite comme séquence de
positionnement avec appel de cycle dans un
programme en Texte clair, ou
Mémoriser les positions d'usinage sélectionnées
dans un fichier de points : la TNC ouvre une
fenêtre auxiliaire où vous pouvez entrer le nom de
fichier de votre choix. Par défaut : nom du fichier
DXF. Sinon, vous pouvez également choisir le type
de fichier :
Valider la saisie : la TNC mémorise le programme
de contour dans le répertoire sélectionné
Pour sélectionner d'autres positions d'usinage :
appuyer sur l'icône de désélection des éléments
choisis et sélectionner le contour suivant comme
décrit précédemment
