Afficher l'état 2.4
2
TNC 640 | Manuel d'utilisation HEIDENHAIN Dialogue texte clair | 3/2015
85

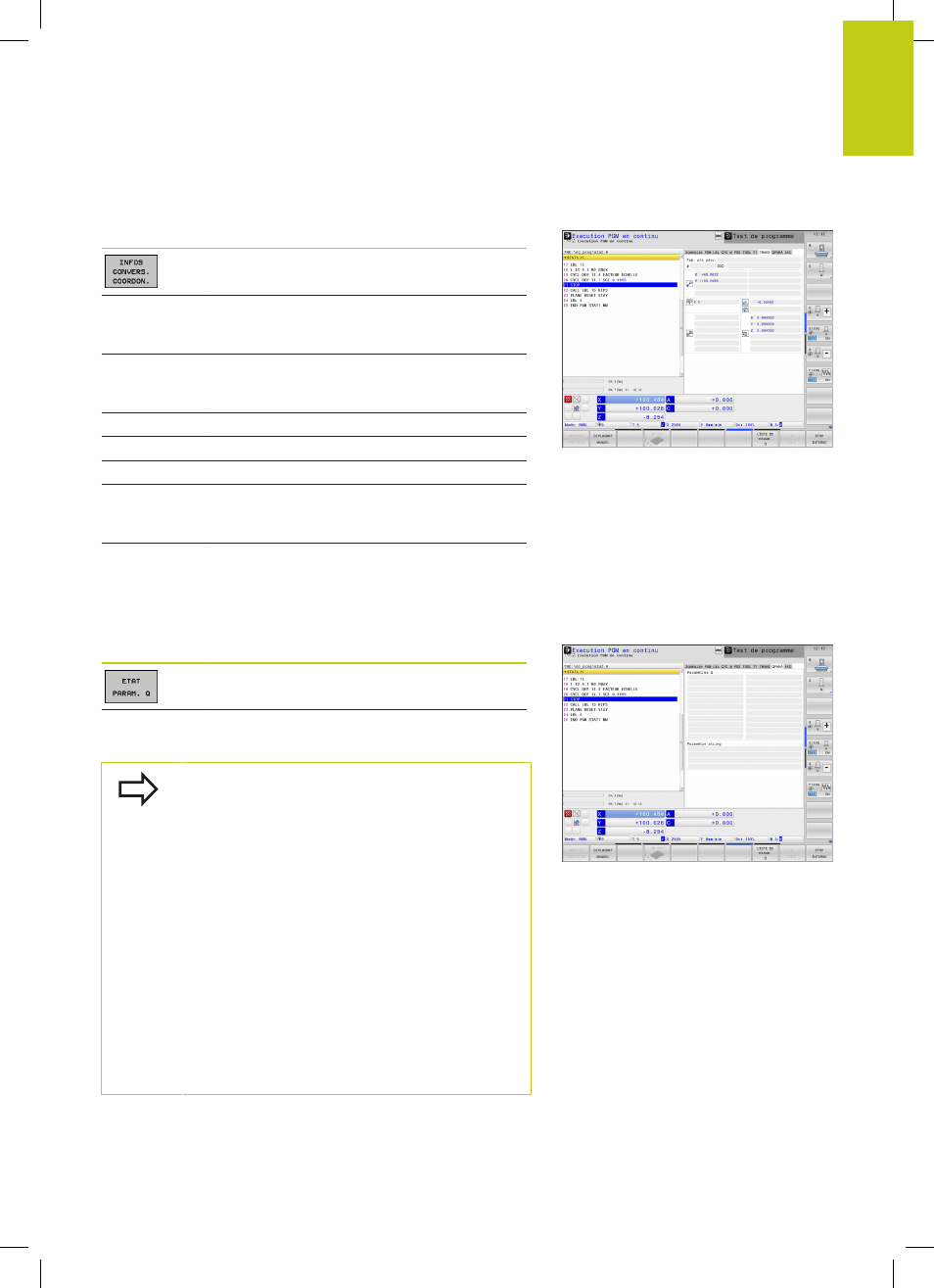

Conversion de coordonnées (onglet TRANS)
Softkey Signification
Nom du tableau de points zéro courant
Numéro du point zéro actif (
#), commentaire
issu de la ligne active du numéro de point zéro
actif (
DOC) du cycle 7
Décalage du point zéro actif (cycle 7) ; la TNC
affiche un décalage de point zéro actif jusqu'à
8 axes.
Axes miroirs (cycle 8)
Rotation de base courante
Angle de rotation actif (cycle 10)
Facteur d'échelle actif / facteurs d'échelle
(cycles 11 / 26) ; la TNC affiche le facteur
d'échelle actif de 6 axes max.
Centre de l'homothétie
voir Manuel d'utilisation des cycles, cycles de conversion de
coordonnées.
Afficher les paramètres Q (onglet QPARA)
Softkey Signification
Affichage des valeurs courantes du paramètre
Q défini
Affichage des valeurs courantes du paramètre
Q défini
Appuyer sur la softkey
LISTE DE PARAMETRES Q.
La TNC ouvre une fenêtre auxiliaire. Définissez les
numéros de paramètres que vous souhaitez contrôler
pour chaque type de paramètres (Q, QL, QR, QS).
Les différents paramètres Q doivent être séparés
par une virgule et les paramètres Q qui se suivent
doivent être reliés par un tiret, p. ex. 1,3,200-208.
Chaque type de paramètres ne doit pas contenir plus
de 132 caractères.
Les valeurs affichées dans l'onglet QPARA
comportent toujours huit chiffres après la virgule.
Ainsi, pour le résultat de Q1 = COS 89.999, la
commande affichera par exemple 0.00001745. La
commande affiche les valeurs très grandes ou très
petites en notation scientifique. Ainsi, pour le résultat
de Q1 = COS 89.999 * 0.001, la commande affichera
+1.74532925e-08, la mention "e-08" signifiant "facteur
10
-8 ".
