Programmation : fonctions spéciales
11.2 Contrôle dynamique anti-collision (option 40)
11
398
TNC 640 | Manuel d'utilisation HEIDENHAIN Dialogue texte clair | 3/2015
Limites valables d'une manière générale :
Le contrôle DCM contribue à réduire les risques
de collision. Mais la TNC ne peut pas tenir
compte de toutes les cas de figure.
La TNC ne détecte pas les collisions entre des
composants de la machine et la pièce, ni les
collisions entre l'outil et la pièce.
La fonction DCM est uniquement capable de
protéger du risque de collision des éléments de
la machine dont les dimensions, l'alignement et
la position auront été correctement définis par le
constructeur de la machine.
La TNC peut uniquement surveiller des outils
pour lesquels vous aurez définis des
rayons
d'outil positifs et des longueurs d'outil
positives dans le tableau d'outils.
Lors du lancement d'un cycle palpeur, la TNC ne
surveille plus ni la longueur de la tige de palpage,
ni le diamètre de la bille de palpage afin que vous
puissiez également palper les corps de collision.
Pour certains outils, p. ex. pour certaines têtes
de fraisage, il se peut que le rayon susceptible de
causer une collision soit plus grand que le rayon
défini dans le tableau d'outils.
La TNC tient compte des surépaisseurs d'outil
DL et DR indiquées dans le tableau d'outils. Les
surépaisseurs d'outils de la séquence
TOOL CALL
ne sont pas prises en compte.

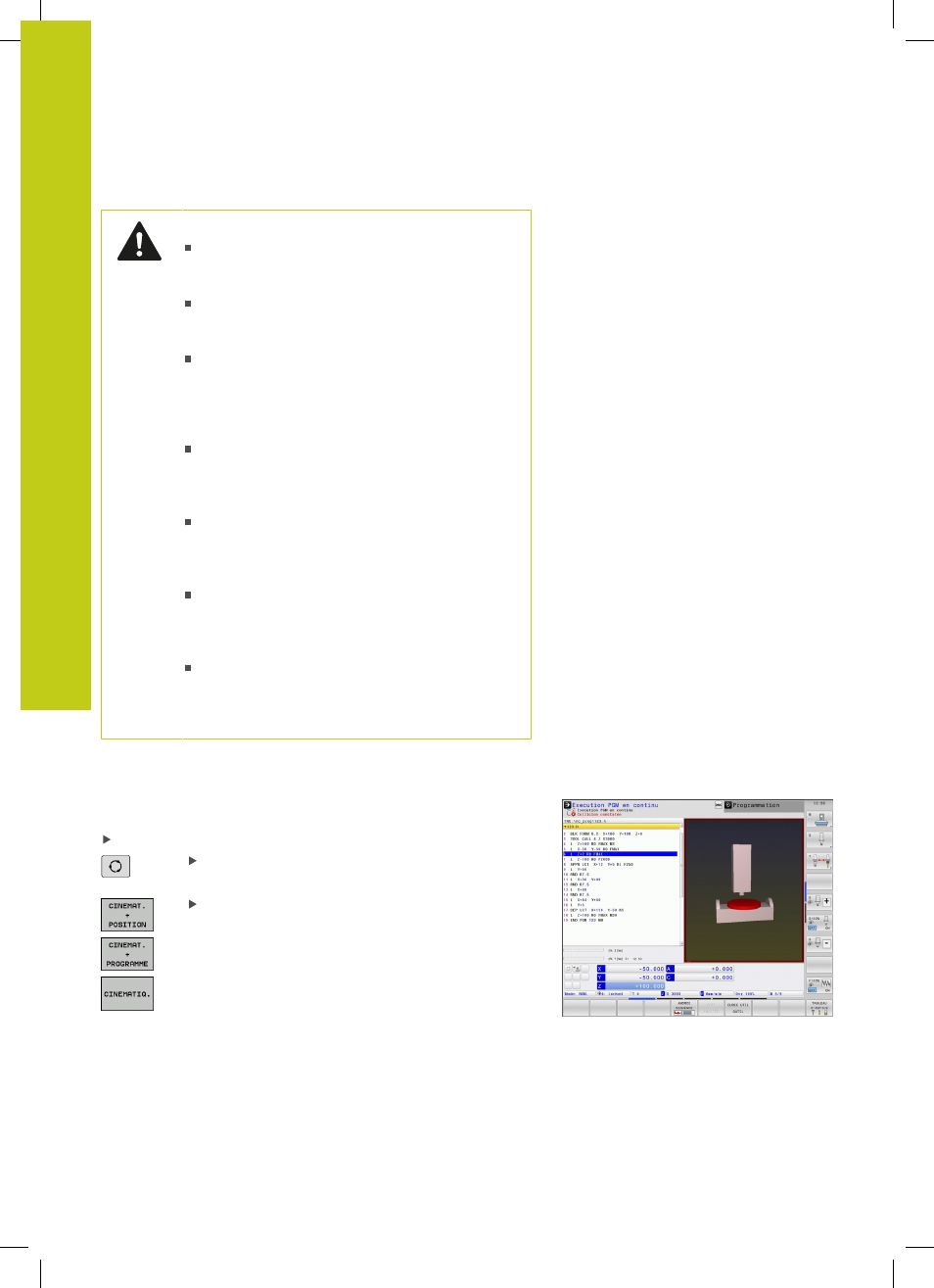

Représentation graphique des objets de collision
Activez la représentation graphique des objets de collision comme
suit :
Sélectionner un mode Machine de votre choix
Appuyer sur la touche de commutation de l'écran
Sélectionner le partage d'écran de votre choix
Vous pouvez au besoin utiliser les softkeys pour adapter la
représentation des objets de collision.
