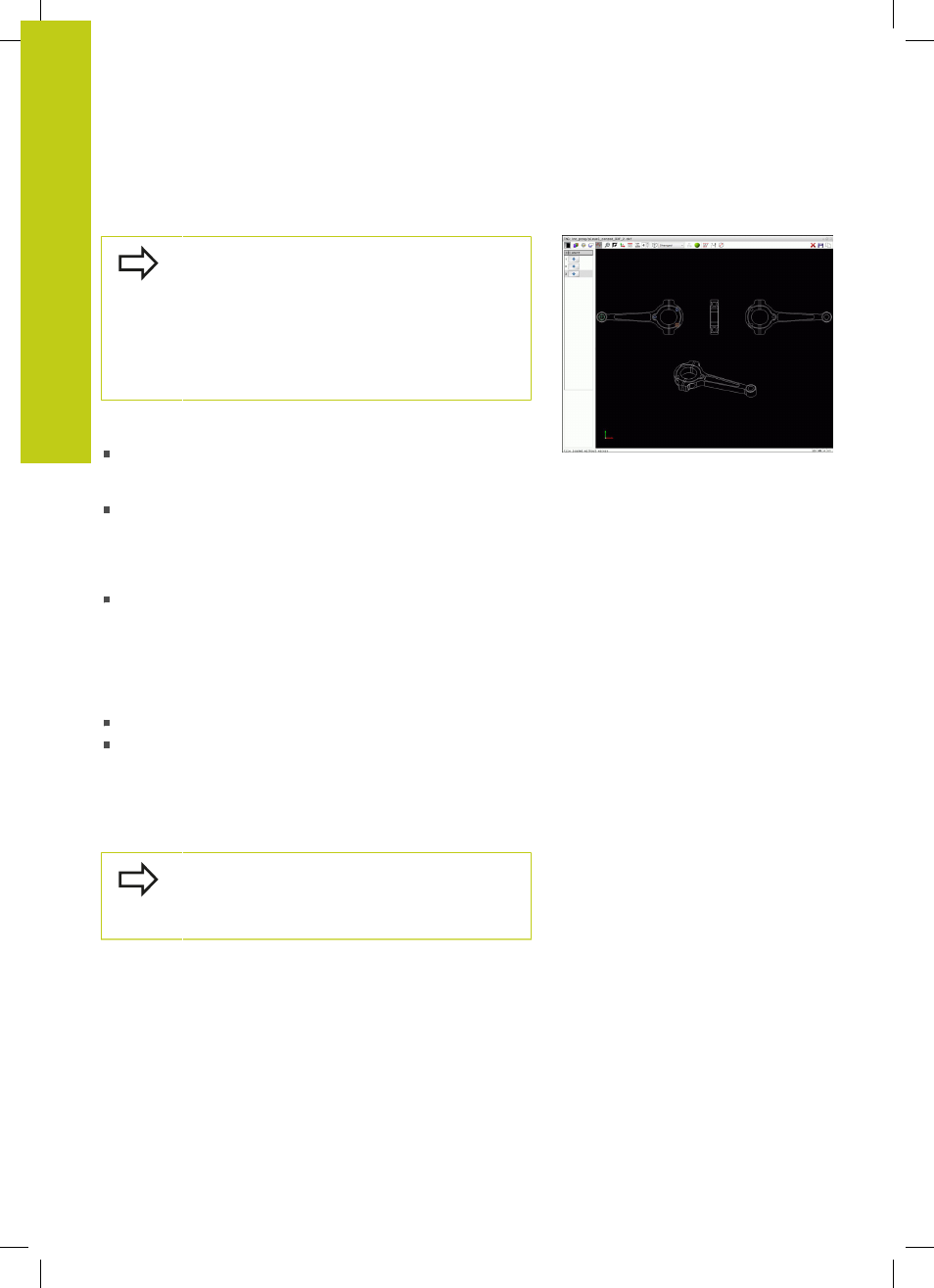

Programmation : Utiliser des données issues de fichiers de CAO
7.3 Convertisseur DXF (option 42)
7
274
TNC 640 | Manuel d'utilisation HEIDENHAIN Dialogue texte clair | 3/2015
Sélectionner et mémoriser les positions d'usinage
Pour sélectionner des positions d'usinage, vous
devez utiliser le pavé tactile du clavier de la TNC ou
une souris connectée au port USB.
Si les positions à sélectionner sont très proches les
unes des autres, utiliser la fonction zoom.
Si nécessaire, définir la configuration par défaut
de manière à ce que la TNC affiche les trajectoires
d'outil, voir "Configuration par défaut", page 265.
Vous disposez de trois possibilités pour sélectionner les positions
d'usinage :
Sélection individuelle : vous sélectionnez la position d'usinage
de votre choix par un clic de la souris (voir "Sélection
individuelle", page 275)
Sélection rapide des positions de perçage via une zone définie
avec la souris : vous sélectionnez toutes les positions de
perçage d'une zone que vous avez définie avec la souris. (voir
"Sélection rapide de positions de perçage via une zone définie
par la souris", page 276).
Sélection rapide de positions de perçage avec l'icône : en
actionnant l'icône, la TNC affiche tous les diamètres de perçage
disponibles (voir "Sélection rapide de positions de perçage via
une icône", page 277).
Sélectionner un type de fichier
Vous pouvez choisir parmi les types de fichiers suivants :
Tableau de points (
.PNT)
Programme en Texte clair (
.H)
Si vous enregistrez les positions d'usinage dans un programme
en dialogue Texte clair, la TNC génère pour chaque position
d'usinage une séquence linéaire distincte avec appel de cycle (
L
X... Y... M99). Vous pouvez également transférer et exécuter ce
programme sur les anciennes commandes TNC.
Le tableau de points (.PTN) de la TNC 640 n'est pas
compatible avec l'iTNC 530. Le fait d'exécuter le
tableau de points risque de provoquer des problèmes
et un comportement imprévisible.
