Contrôle dynamique anti-collision (option 40) 11.2
11
TNC 640 | Manuel d'utilisation HEIDENHAIN Dialogue texte clair | 3/2015
399

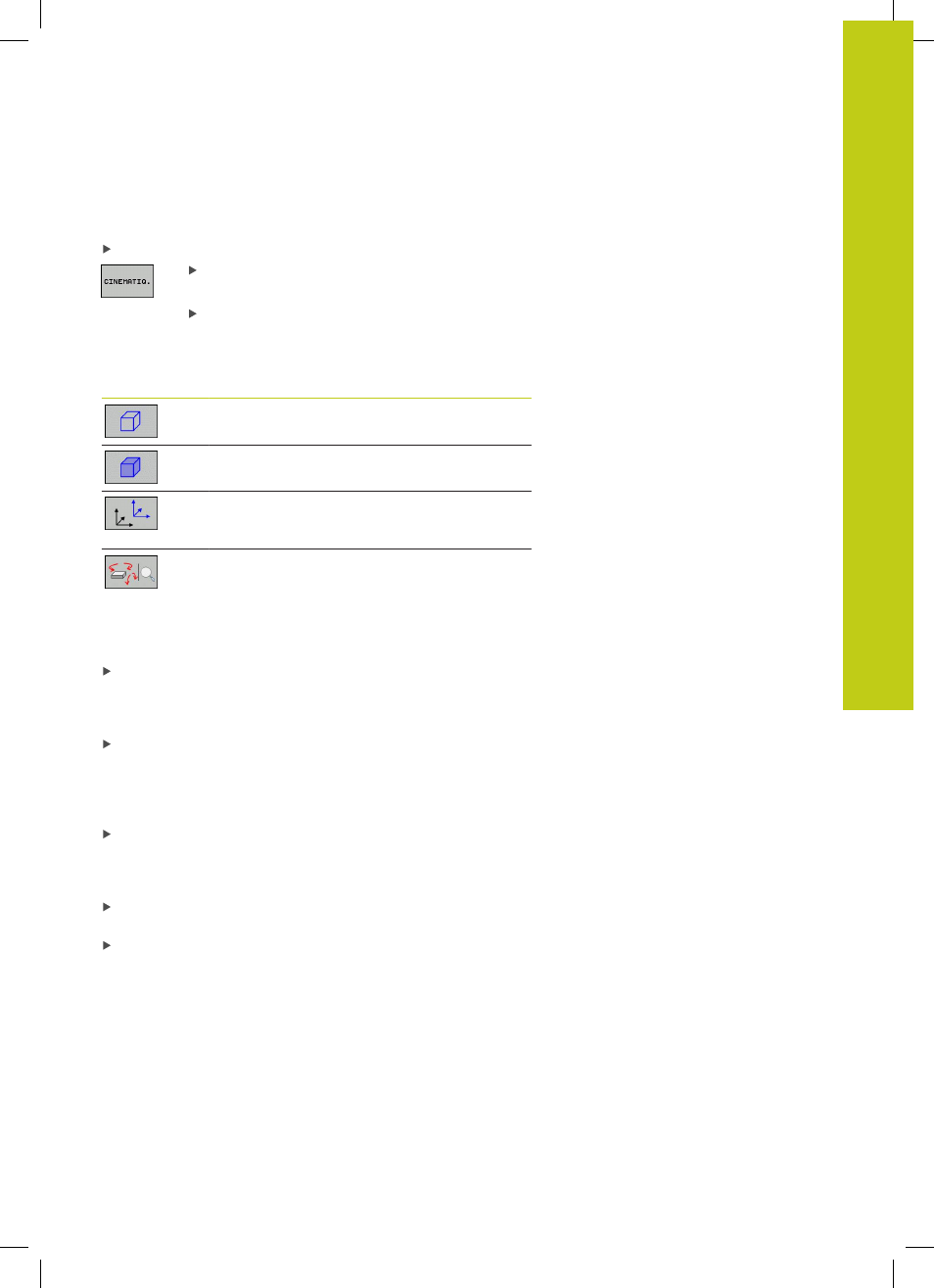

Pour modifier la représentation graphique des objets de collisions,
procédez comme suit :
Commuter au besoin la barre de softkeys
Appuyer sur la softkey
CINEMATIQ.
Modifier la représentation graphique des objets de
collision à l'aide des fonctions suivantes
Les fonctions suivantes sont disponibles :
Softkey Fonction
Commutation entre le modèle filaire et le
modèle volumique
Commuter entre une vue ombrée et une vue
transparente
Afficher/masquer des systèmes de
coordonnées dû à des transformations dans la
description de la cinématique
Fonctions de pivotement, de zoom et de
décalage
Vous avez également la possibilité de modifier la représentation
des objets de collision avec la souris.
Les fonctions suivantes sont disponibles :
Pour faire tourner le modèle 3D représenté : maintenir le bouton
droit de la souris enfoncé et déplacer la souris. Si vous appuyez
en même temps sur la touche Shift, vous ne pourrez faire
pivoter le modèle que horizontalement ou verticalement.
Pour décaler le modèle représenté : maintenir la touche
centrale/la molette de la souris enfoncée et déplacer la
souris. Si vous appuyez en même temps sur la touche Shift,
vous ne pourrez décaler le modèle que horizontalement ou
verticalement.
Pour agrandir une section en particulier : sélectionner la zone
de votre choix avec le bouton gauche de la souris. Dès lors que
vous relâchez le bouton gauche de la souris, la TNC agrandit
l'affichage.
Pour agrandir ou réduire rapidement une zone en particulier :
tourner la mollette de la souris vers l'avant ou vers l'arrière.
Pour revenir à l'affichage standard : appuyer sur la touche Shift
et double-cliquer en même temps avec le bouton droit de la
souris. Si vous vous contentez de double-cliquer avec le bouton
droit de la souris, l'angle de rotation ne change pas.
