Initialiser le point d'origine avec le palpeur 3D 15.10
15
TNC 640 | Manuel d'utilisation HEIDENHAIN Dialogue texte clair | 3/2015
575

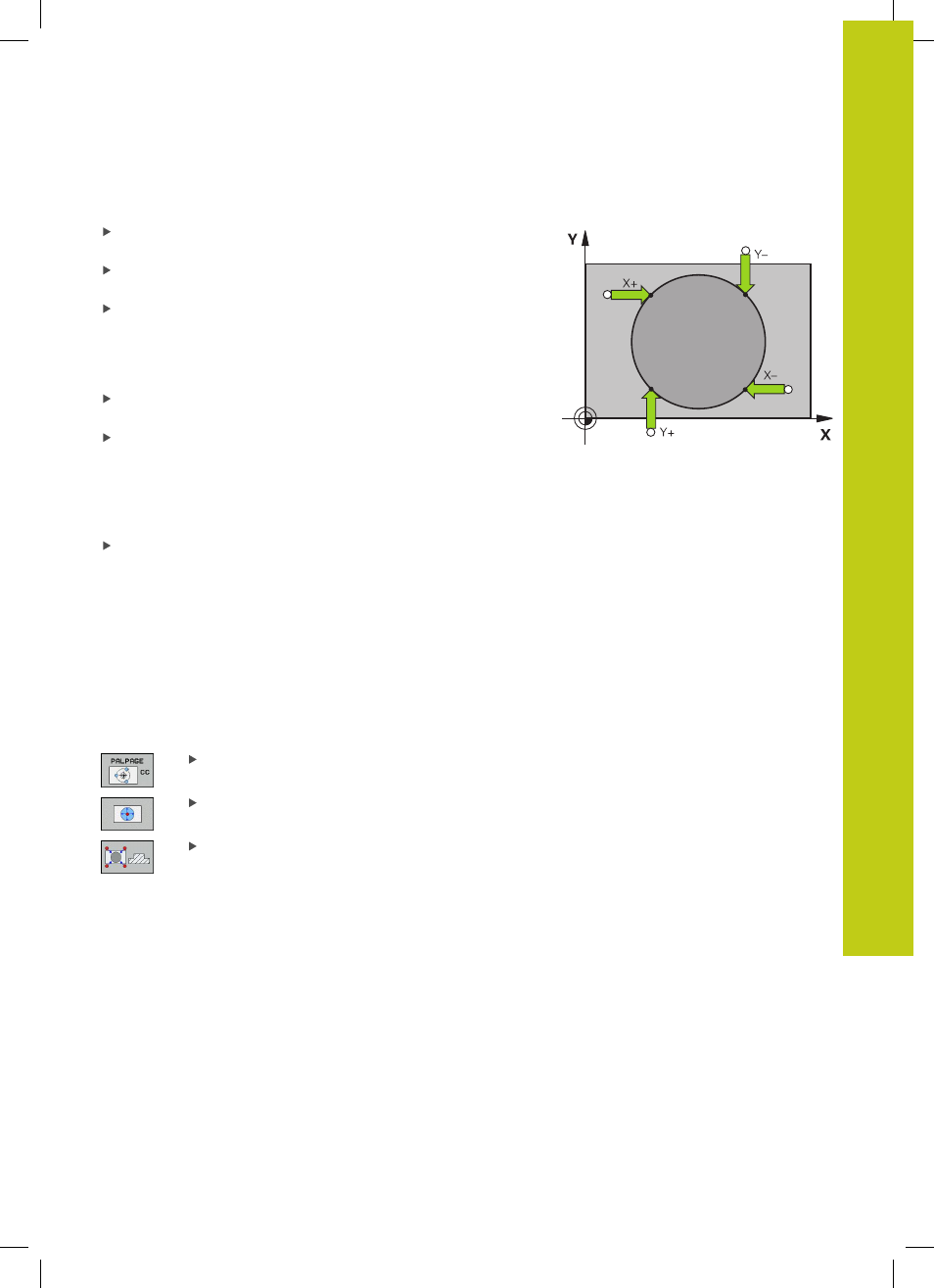

Cercle extérieur :
Positionner la bille de palpage à proximité du premier point de
palpage, à l’extérieur du cercle.
Sélectionner le sens de palpage ou la softkey pour la routine de
palpage automatique
Palpage : appuyer sur la touche START externe. Si vous n'utilisez
pas de routine de palpage automatique, vous devez répéter
cette opération. Vous pouvez faire calculer le centre après la
troisième opération de palpage (quatre points de palpage sont
conseillés).
Terminer l'opération de palpage, passer dans le menu
Exploitation : appuyer sur la softkey
EXPLOITER
Point d'origine : introduire les coordonnées du point d'origine,
valider avec la softkey
INITIAL. POINT D'ORIGINE ou inscrire
les valeurs dans un tableau (voir "Inscrire les valeurs de mesure
à partir des cycles palpeurs dans le tableau de points zéro",
page 559 ou voir "Inscrire les valeurs de mesure des cycles
palpeurs dans le tableau Preset", page 560)
Quitter la fonction de palpage : appuyer sur la softkey
FIN
A l'issue du palpage, la TNC affiche les coordonnées actuelles du
centre du cercle ainsi que le rayon PR.
Définir un point d'origine à partir de plusieurs trous/tenons
circulaires
Dans la deuxième barre de softkeys se trouve une softkey avec
laquelle vous pouvez initialiser le point d'origine au moyen de
plusieurs trous. Vous pouvez initialiser comme point d'origine le
point d'intersection de deux ou plusieurs éléments à palper.
Fonction de palpage pour le point d'intersection de trous/tenons
circulaires :
Sélectionner une fonction de palpage : Appuyer
sur la softkey
PALPAGE CC
Le trou doit être palpé automatiquement :
à définir par softkey
Le tenon circulaire doit être palpé
automatiquement :
à définir par softkey
Prépositionner le palpeur environ au centre du trou ou à proximité
du premier point de palpage du tenon circulaire. Après avoir appuyé
sur la touche Marche CN, la TNC palpe automatiquement les points
du cercle.
Puis, la TNC déplace le palpeur jusqu'au trou suivant et répète la
même procédure de palpage. Pour déterminer le point d'origine,
répétez cette opération jusqu'à ce que tous les trous soient palpés.
