Introduction
2.4 Afficher l'état
2
78
TNC 640 | Manuel d'utilisation HEIDENHAIN Dialogue texte clair | 3/2015

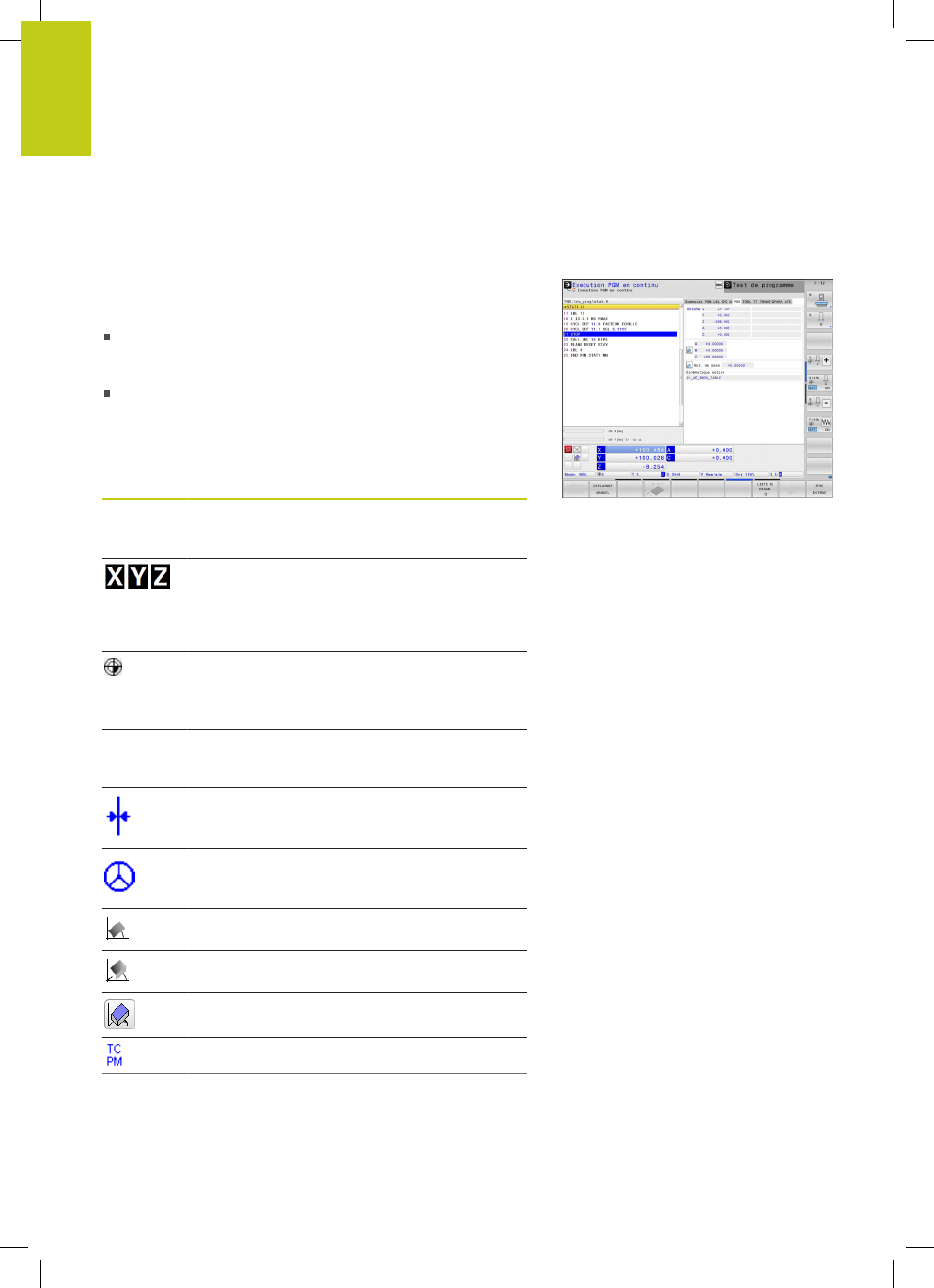

2.4 Afficher l'état
Affichage d'état général
L'affichage général d'état dans la partie inférieure de l'écran vous
informe de l'état actuel de la machine. Il apparaît automatiquement
dans les modes suivants :
Exécution de programme pas à pas et Exécution de
programme en continu, à condition que l'affichage n'ait pas
été sélectionné de manière exclusive.
Positionnement avec saisie manuelle.
En mode
Manuel et en mode Manivelle électronique, l'affichage
d'état apparaît dans la grande fenêtre.
Informations fournies par l'affichage d'état
Symbole Signification
EFF Affichage de positions : coordonnées effectives,
coordonnées nominales ou coordonnées du
chemin restant
Axes machine ; la TNC affiche les axes auxiliaires
en caractères minuscules. L'ordre et le nombre
d'axes affichés sont définis par le constructeur
de votre machine. Consultez le manuel de votre
machine
Numéro du point d'origine courant du tableau
Preset. Si le point d'origine a été initialisé
manuellement, la TNC ajoute le texte
MAN
derrière le symbole
F S M L'affichage de l'avance en pouces correspond au
dixième de la valeur active. Vitesse de rotation S,
avance F, fonction auxiliaire active M
L'axe est bloqué
L'axe peut être déplacé avec la manivelle
Les axes sont déplacés en tenant compte de la
rotation de base
Les axes sont déplacés en tenant compte de la
rotation de base 3D
Les axes sont déplacés dans un plan d'usinage
incliné
La fonction
M128 ou FUNCTION TCPM est active.
