Programmation : outils
5.2 Données d'outil
5
174
TNC 640 | Manuel d'utilisation HEIDENHAIN Dialogue texte clair | 3/2015
5.2 Données d'outil

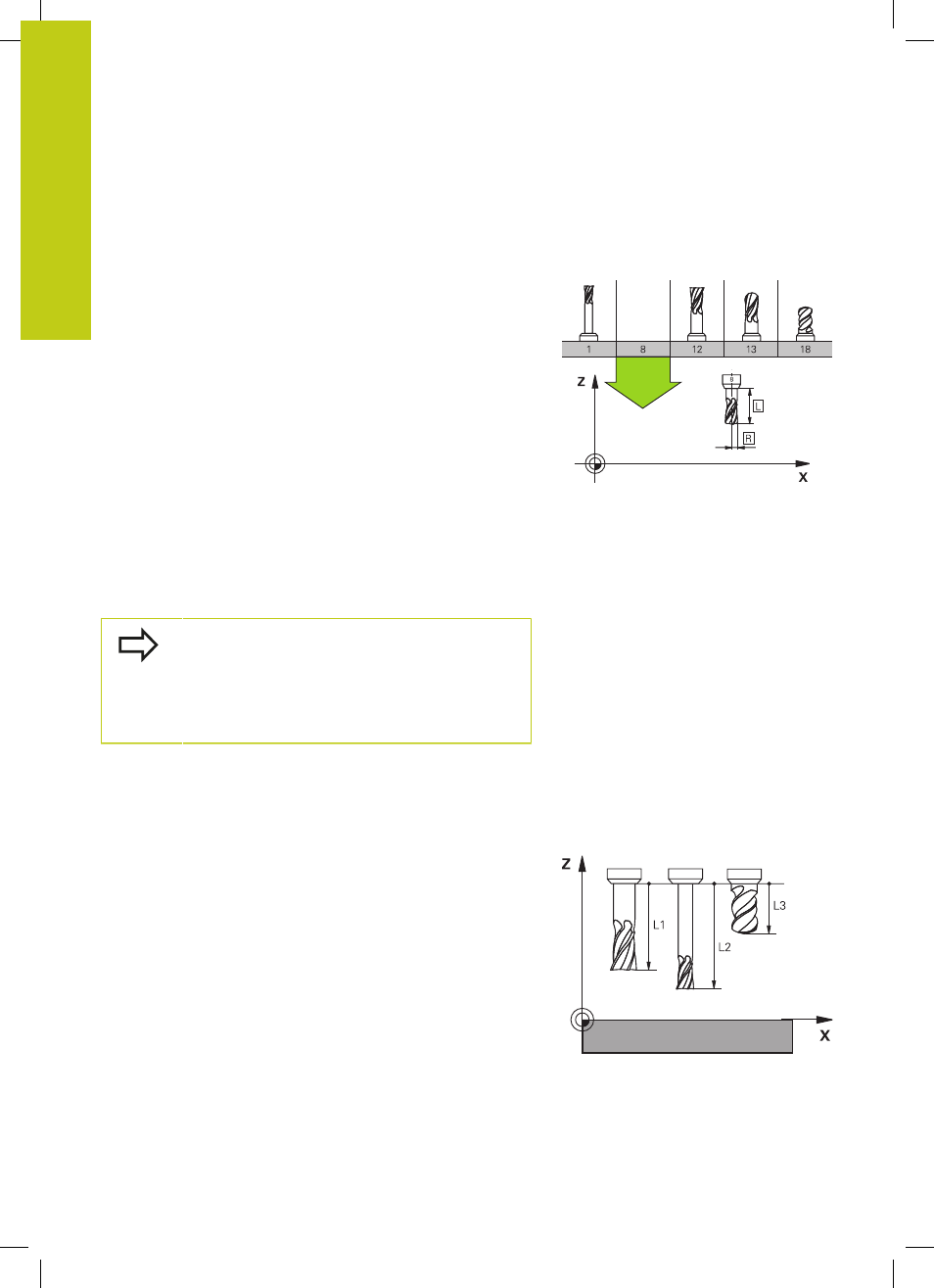

Conditions requises pour la correction d'outil
Les coordonnées des mouvements de contournage se
programment généralement conformément aux cotes de la
pièce définies dans le dessin. Pour que la TNC puisse calculer la
trajectoire du centre de l'outil et pour qu'elle puisse exécuter une
correction d'outil, vous devez renseigner la longueur et le rayon de
chaque outil utilisé.
Vous pouvez indiquer ces données d'outils directement dans le
programme avec la fonction
TOOL DEF ou bien séparément, dans
les tableaux d'outils. Si vous entrez ces données d'outils dans les
tableaux, vous disposerez d'autres informations spécifiques aux
outils. Lors de l'exécution du programme d'usinage, la TNC tient
compte de toutes les informations programmées.
Numéro d'outil, nom d'outil
Chaque outil est identifié avec un numéro compris entre 0 et
32767. Si vous travaillez avec des tableaux d’outils, vous pouvez
également attribuer des noms aux outils. Le nom des outils ne doit
pas excéder 32 caractères.
Caractères autorisés : # $ % & , - . 0 1 2 3 4 5 6 7 8 9
@ A B C D E F G H I J K L M N O P Q R S T U V W X
Y Z _
Caractères non autorisés : <espace> ! “ ‘ ( ) * + : ; <
= > ? [ / ] ^ ` a b c d e f g h I j k l m n o p q r s t u v w
x y z { | } ~
L'outil portant le numéro 0 est défini comme "outil zéro", d'une
longueur L=0 et d'un rayon R=0. Dans les tableaux d'outils, l'outil
T0 devrait également être défini avec L=0 et R=0.
Longueur d'outil L
La longueur d'outil L devrait systématiquement être indiquée en
longueur absolue par rapport au point de référence de l'outil. Pour
de nombreuses fonctions avec un usinage multiaxes, la TNC doit
disposer impérativement de la longueur totale de l'outil.
Rayon d'outil R
Le rayon d'outil R doit être directement programmé.
