Programmation : Utiliser des données issues de fichiers de CAO
7.3 Convertisseur DXF (option 42)
7
270
TNC 640 | Manuel d'utilisation HEIDENHAIN Dialogue texte clair | 3/2015
Informations concernant les éléments
La TNC indique dans la fenêtre d'informations sur l'élément à
quelle distance du point d'origine sélectionné se trouve le point
zéro du dessin.

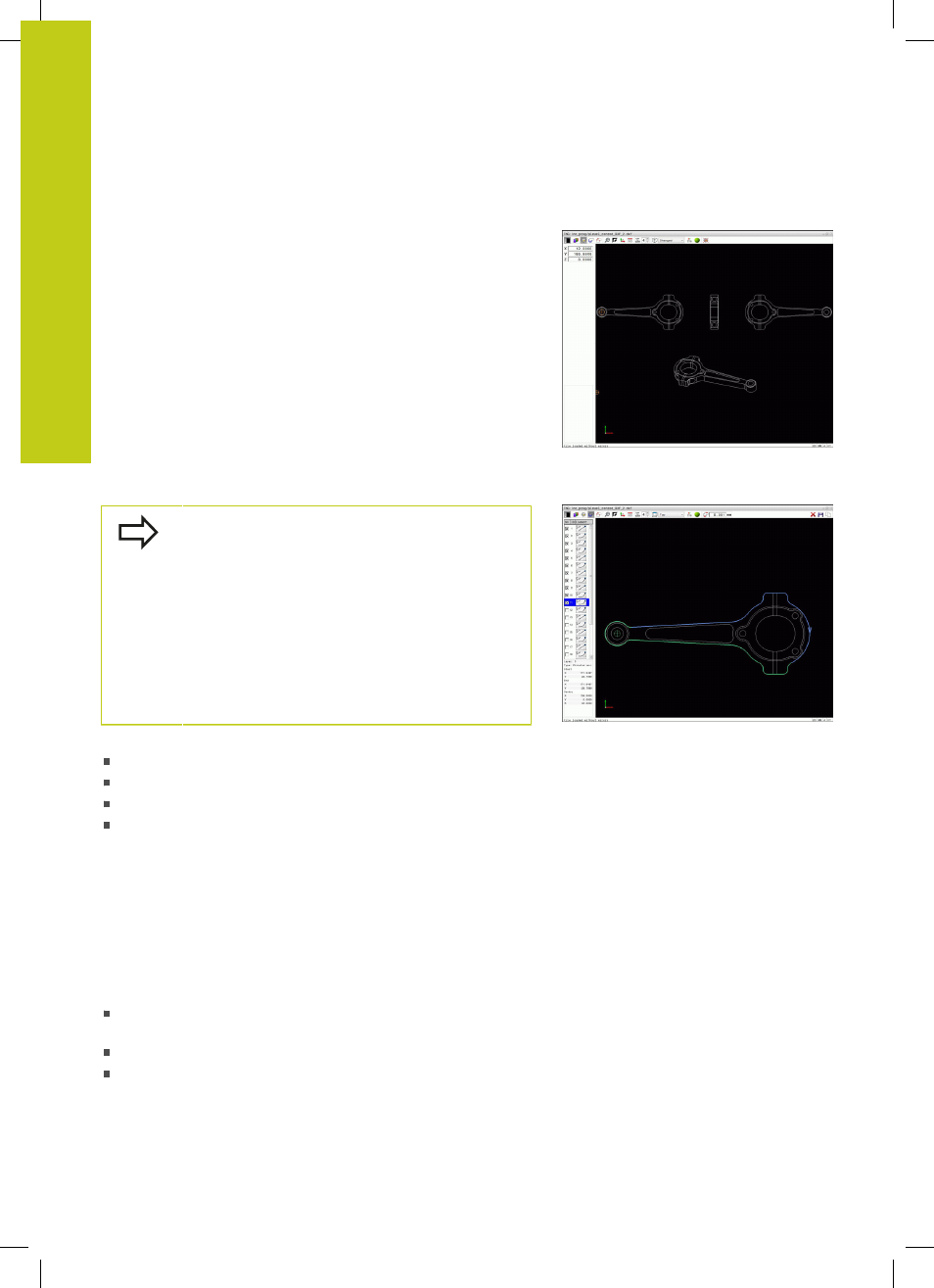

Sélectionner et mémoriser un contour
Pour sélectionner un contour, vous devez utiliser le
pavé tactile du clavier TNC ou une souris connectée
au port USB.
Définissez le sens de déroulement dans le choix du
contour de manière à ce que celui-ci concorde avec
le sens d'usinage de votre choix.
Sélectionnez le premier élément de contour de
manière à ce que l'approche se fasse sans risque de
collision.
Si les éléments de contour sont très proches les uns
des autres, utiliser la fonction zoom.
Eléments DXF sélectionnables comme contour :
LINE (droite)
CIRCLE (cercle entier)
ARC (arc de cercle)
POLYLINE (polyligne)
Les ellipses et les splines peuvent être utilisés pour les points
d'intersection mais ils ne peuvent pas être sélectionnés. Si
sélectionnez des ellipses ou des splines, ceux-ci seront affichés en
rouge.
Informations concernant les éléments
Dans la fenêtre d'informations sur l'élément, la TNC affiche
plusieurs données relatives au dernier élément de contour que
vous avez sélectionné dans la fenêtre de listes ou dans la fenêtre
graphique.
Layer (couche) : indique à l'utilisateur dans quelle couche il se
trouve
Type : indique la nature de l'élément dont il s'agit, p. ex. droite
Coordonnées : indiquent le point de départ et le point final d'un
élément et, au besoin le centre du cercle et le rayon
