Programmation : Utiliser des données issues de fichiers de CAO
7.3 Convertisseur DXF (option 42)
7
268
TNC 640 | Manuel d'utilisation HEIDENHAIN Dialogue texte clair | 3/2015

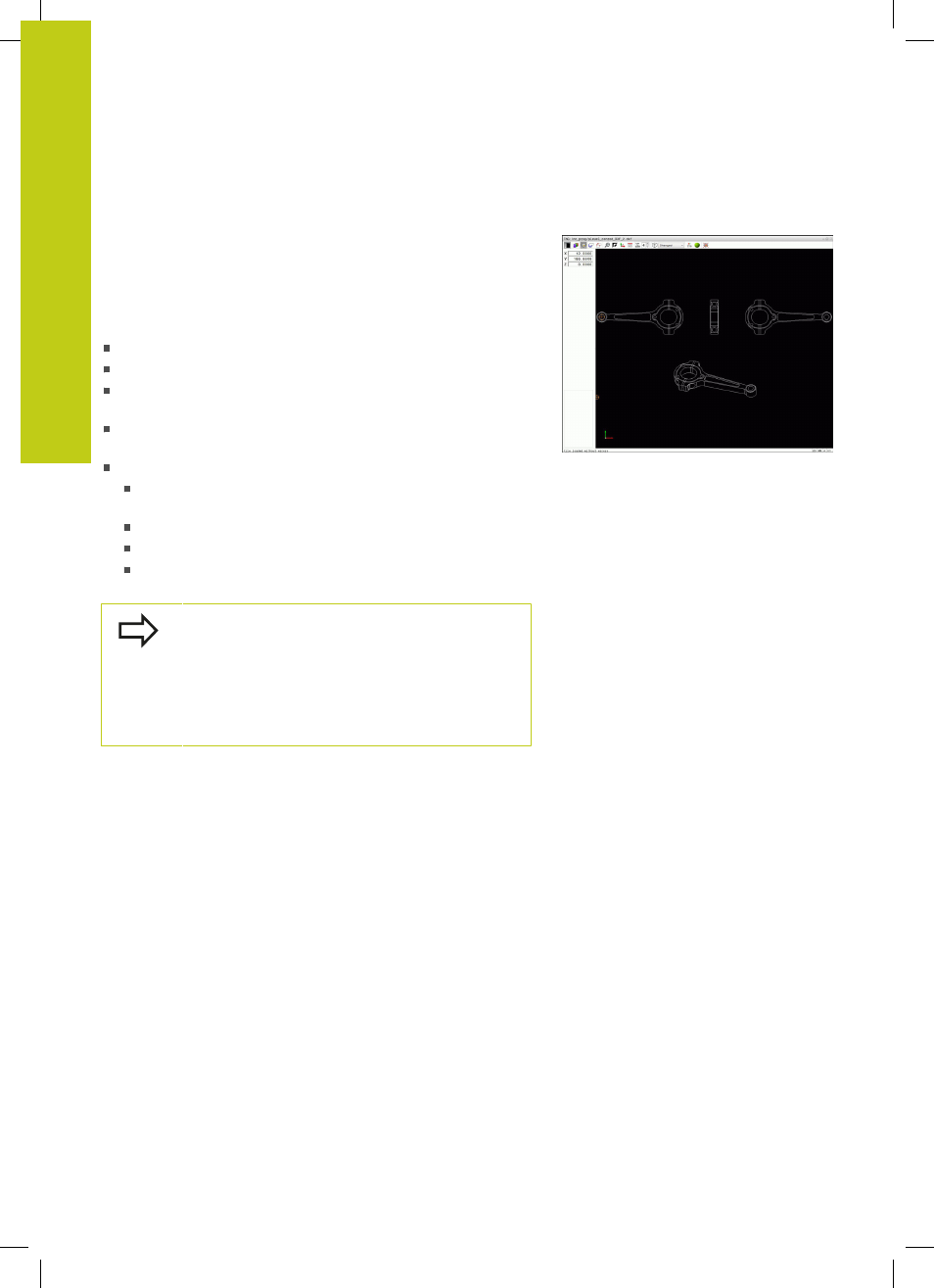

Initialiser le point d'origine
Le point zéro du dessin du fichier DXF n'est pas toujours placé de
manière à ce que vous puissiez l'utiliser directement comme point
d'origine pour la pièce. La TNC propose donc une fonction qui vous
permet d'amener le point zéro du dessin à un endroit plus judicieux
en cliquant sur un élément.
Vous pouvez définir le point d'origine aux positions suivantes :
Au point de départ, au point final ou au milieu d'une droite
Au point de départ, au centre ou au point final d'un arc de cercle
Au niveau de la transition des cadrans ou au centre d'un cercle
entier
En programmant des valeurs numériques directement dans la
fenêtre de listes
Au point d'intersection de
Droite – droite, y compris si le point d'intersection se trouve
dans le prolongement de la droite
Droite – arc de cercle
Droite – cercle entier
Cercle – cercle (qu'il s'agisse d'un arc de cercle ou d'un
cercle entier)
Pour définir un point d'origine, vous devez utiliser le
pavé tactile ou une souris connectée.
Vous pouvez toujours modifier le point d'origine
lorsque le contour est déjà sélectionné. La TNC ne
calcule les données réelles du contour seulement
si vous mémorisez le contour sélectionné dans un
programme de contour.
