Mode manuel et réglages
15.10 Initialiser le point d'origine avec le palpeur 3D
15
574
TNC 640 | Manuel d'utilisation HEIDENHAIN Dialogue texte clair | 3/2015

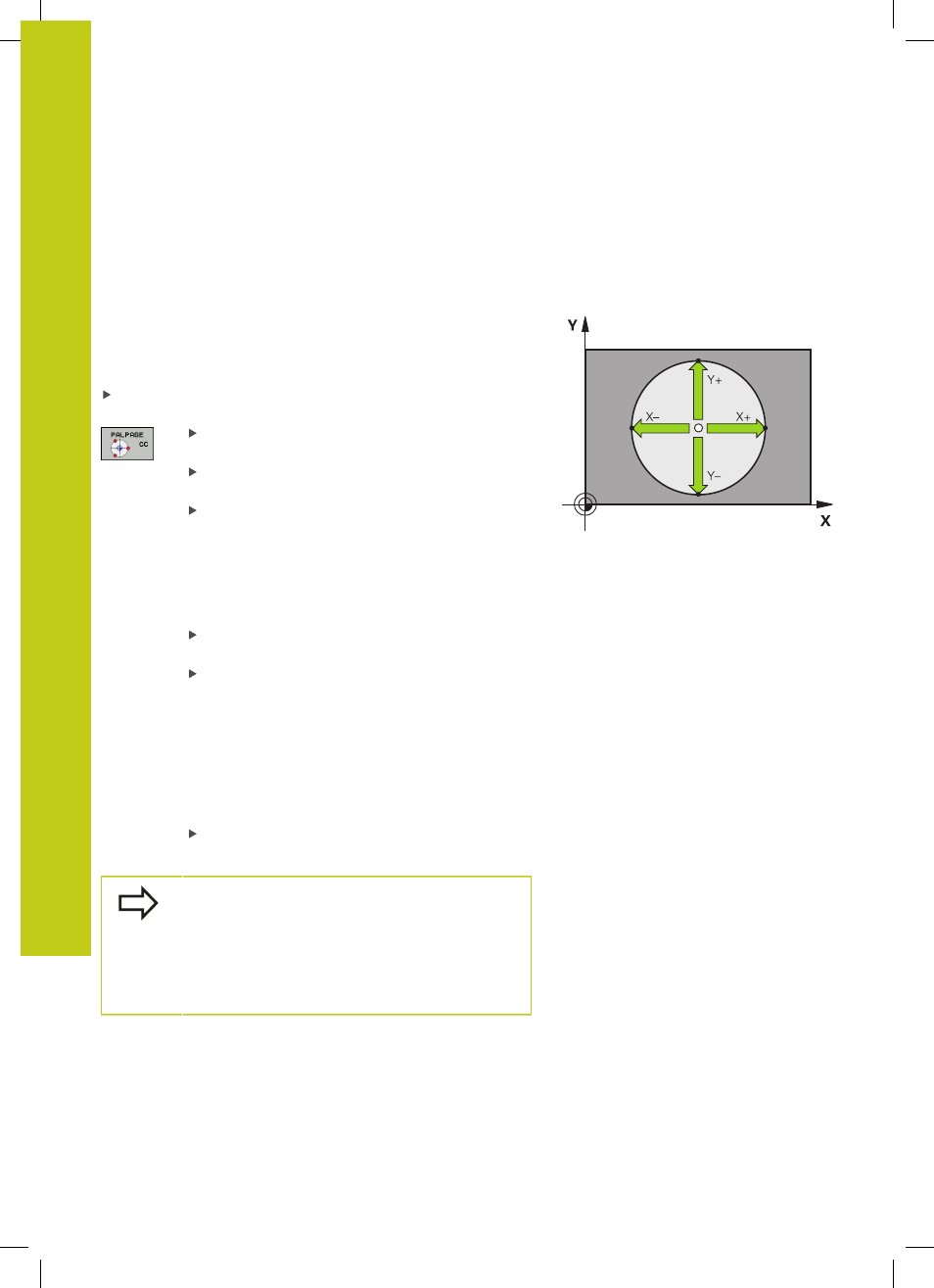

Centre de cercle comme point d'origine
Vous pouvez utiliser comme points d'origine les centres de trous,
poches/îlots circulaires, cylindres pleins, tenons, îlots circulaires,
etc..
Cercle intérieur :
La TNC palpe automatiquement la paroi interne dans les quatre
directions des axes de coordonnées.
Pour des secteurs angulaires (arcs de cercle), vous pouvez
sélectionner au choix le sens du palpage.
Positionner la bille du palpeur approximativement au centre du
cercle
Sélectionner une fonction de palpage :
Sélectionner la softkey
PALPAGE CC.
Sélectionner le sens de palpage ou la softkey pour
la routine de palpage automatique
Palper : Appuyer sur la touche START externe. Le
palpeur palpe la paroi circulaire interne dans le
sens sélectionné. Si vous n'utilisez pas de routine
de palpage automatique, vous devez répéter cette
opération. Vous pouvez faire calculer le centre
après la troisième opération de palpage (quatre
points de palpage sont conseillés).
Terminer l'opération de palpage, passer au menu
Exploitation : Appuyer sur la softkey
EXPLOITER.
Point d'origine : dans la fenêtre du menu,
introduire les deux coordonnées du centre du
cercle, valider avec la softkey
INITIAL. POINT
D'ORIGINE ou inscrire les valeurs dans un tableau
(voir "Inscrire les valeurs de mesure à partir des
cycles palpeurs dans le tableau de points zéro",
page 559 ou voir "Inscrire les valeurs de mesure
des cycles palpeurs dans le tableau Preset",
page 560)
Terminer la fonction de palpage : Appuyer sur la
softkey
FIN.
La TNC peut calculer les cercles internes ou externes
avec seulement trois points de palpage, p. ex.
pour les segments circulaires. Des résultats plus
précis sont possibles si vous palpez les cercles avec
quatre points de palpage. Si cela est possible, il est
conseillé de prépositionner le palpeur le plus au
centre possible.
