Mode manuel et réglages
15.9 Compenser le désalignement de la pièce avec un palpeur 3D
15
570
TNC 640 | Manuel d'utilisation HEIDENHAIN Dialogue texte clair | 3/2015
Afficher la rotation de base
Si vous sélectionnez la fonction
PALPAGE ROT, la TNC affiche
l'angle actif de la rotation de base dans le dialogue
Angle de
rotation. Par ailleurs, l'angle de rotation apparait également dans
l'affichage d'état supplémentaire (
INFOS POS.).
L’affichage d’état fait apparaître un symbole pour la rotation de
base lorsque la TNC déplace les axes de la machine conformément
à la rotation de base.
Annuler la rotation de base
Sélectionner la fonction de palpage : appuyer sur la softkey
PALPAGE ROT
Introduire l'angle de rotation "0" ; valider avec la softkey
INIT
ROTATION DE BASE
Quitter la fonction de palpage : appuyer sur la softkey FIN

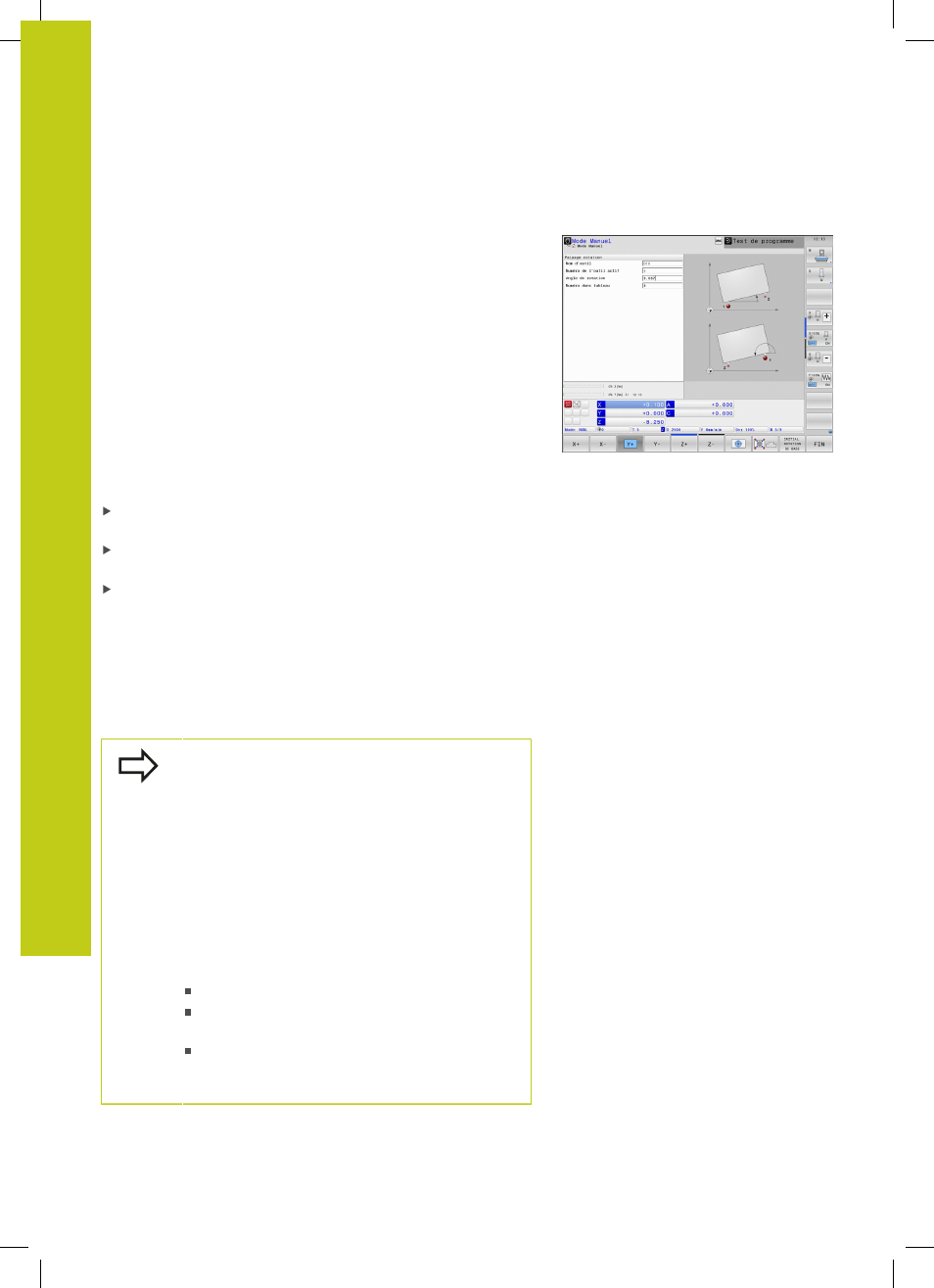

Calculer une rotation 3D de base
En palpant trois positions, vous pouvez déterminer le
désalignement d'une surface inclinée de votre choix. La fonction
Palper dans un plan vous permet de déterminer ce désalignement
et de l'enregistrer comme rotation 3D de base dans le tableau de
Preset.
Remarques lors de la sélection des points de
palpage
L'ordre et la position des points de palpage
déterminent la manière dont la TNC calcule
l'alignement du plan.
Les deux premiers points vous permettent de
déterminer l'alignement de l'axe principal. Définissez
le deuxième point dans le sens positif de l'axe
principal souhaité. La position du troisième point
détermine le sens de l'axe auxiliaire et de l'axe
d'outil. Définissez le troisième point dans le sens
positif de l'axe Y du système de coordonnées de la
pièce.
1er point : sur l'axe principal
2ème point : sur l'axe principal, dans le sens
positif par rapport au premier point
3ème point : sur l'axe auxiliaire, dans le sens
positif du système de coordonnées de la pièce
souhaité
En programmant un angle de référence (facultatif) vous êtes en
mesure de définir l'alignement nominal du plan à palper.
