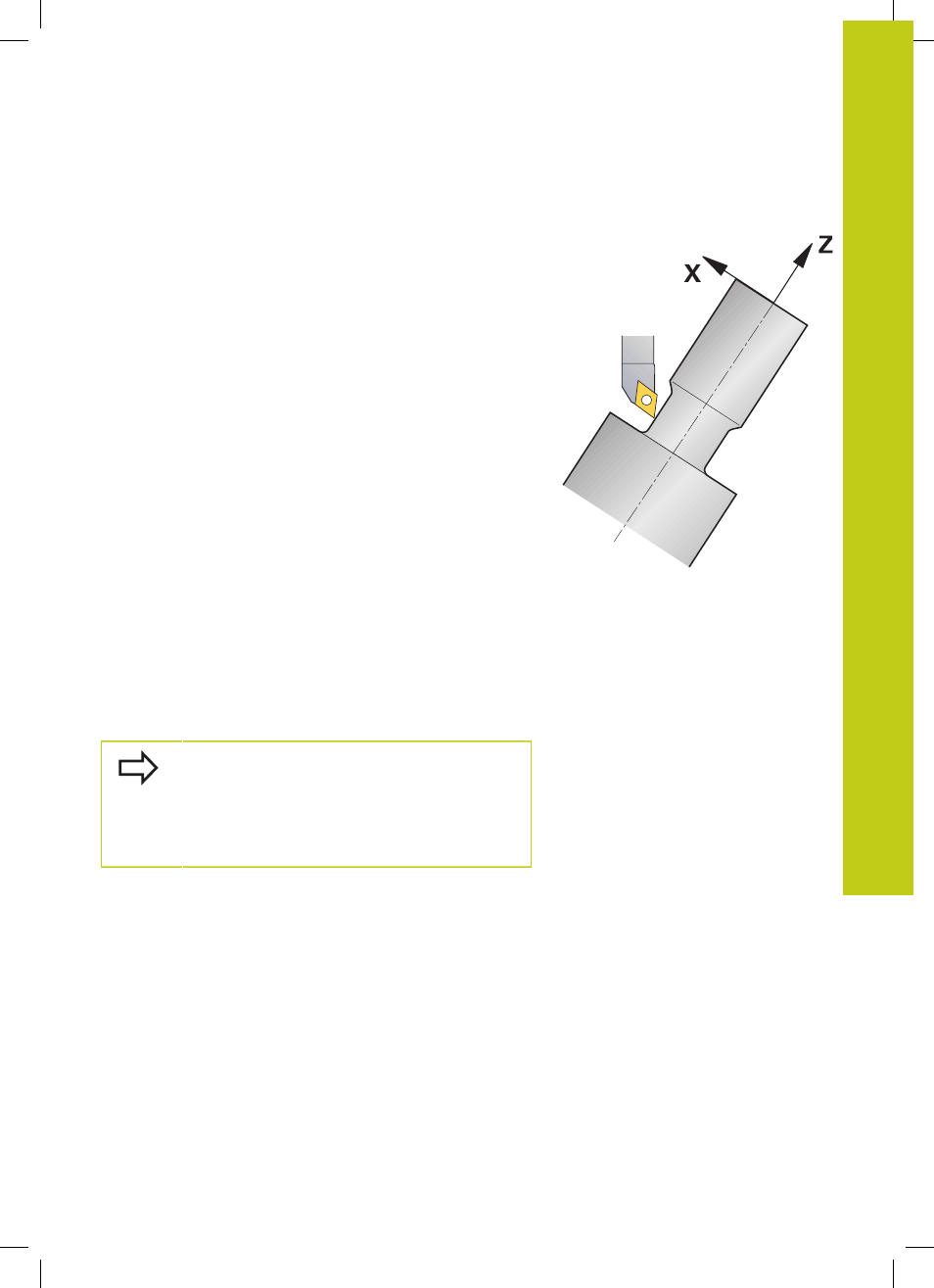

Tournage en position inclinée
Il est parfois nécessaire de positionner les axes inclinables dans
une position définie pour exécuter un usinage. Ceci est le cas p. ex.
lorsque vous ne pouvez usiner des éléments du contour que dans
une position définie à cause de la géométrie de l'outil.
Le positionnement d'un axe inclinable provoque un décalage entre
la pièce et l'outil. La fonction
M144 tient compte de la position des
axes inclinés et compense le décalage. D'autre part, la fonction
M144 oriente l'axe Z du système de coordonnées de la pièce
dans la direction de l'axe de la pièce. Si l'axe incliné est une
table pivotante, la pièce est alors inclinée et la TNC exécute des
déplacements dans le système de coordonnées pièce incliné. Si
l'axe incliné est une tête pivotante (l'outil est alors incliné), il n'y a
pas de rotation du système de coordonnées de la pièce.
Après le positionnement des axes inclinés, vous devez
éventuellement prépositionner l'outil dans la coordonnée Y et
orienter la position de la dent avec le cycle 800.
En alternative à la fonction
M144, vous pouvez également utiliser
la fonction
M128. L'effet est identique, avec toutefois la restriction
suivante : la TNC peut également appliquer une correction de rayon
de la dent lors d'un usinage incliné. Si vous activez l'usinage incliné
avec la fonction M128, la correction du rayon de la dent sans cycle,
autrement dit dans des séquences de déplacement avec
RL/RR,
n'est pas possible. Si vous activez l'usinage incliné avec M144,
cette restriction ne s'applique pas.
Lorsque vous exécutez les cycles de tournage avec
M144, l'angle
de l'outil par rapport au contour change. La TNC tient compte
automatiquement de ces changements et surveille ainsi l'usinage
dans la position inclinée.
Vous ne pouvez utiliser des cycles de gorges et des
cycles de filetage en usinage incliné qu'avec un angle
droit (+90°, -90°).
La correction d'outil
FUNCTION TURNDATA CORR-
TCS agit toujours dans le système de coordonnées
de l'outil, même en usinage incliné.
