Premier pas avec la TNC 640
1.3 Programmer la première pièce
1
60
TNC 640 | Manuel d'utilisation HEIDENHAIN Dialogue texte clair | 3/2015
Créer un programme avec cycles

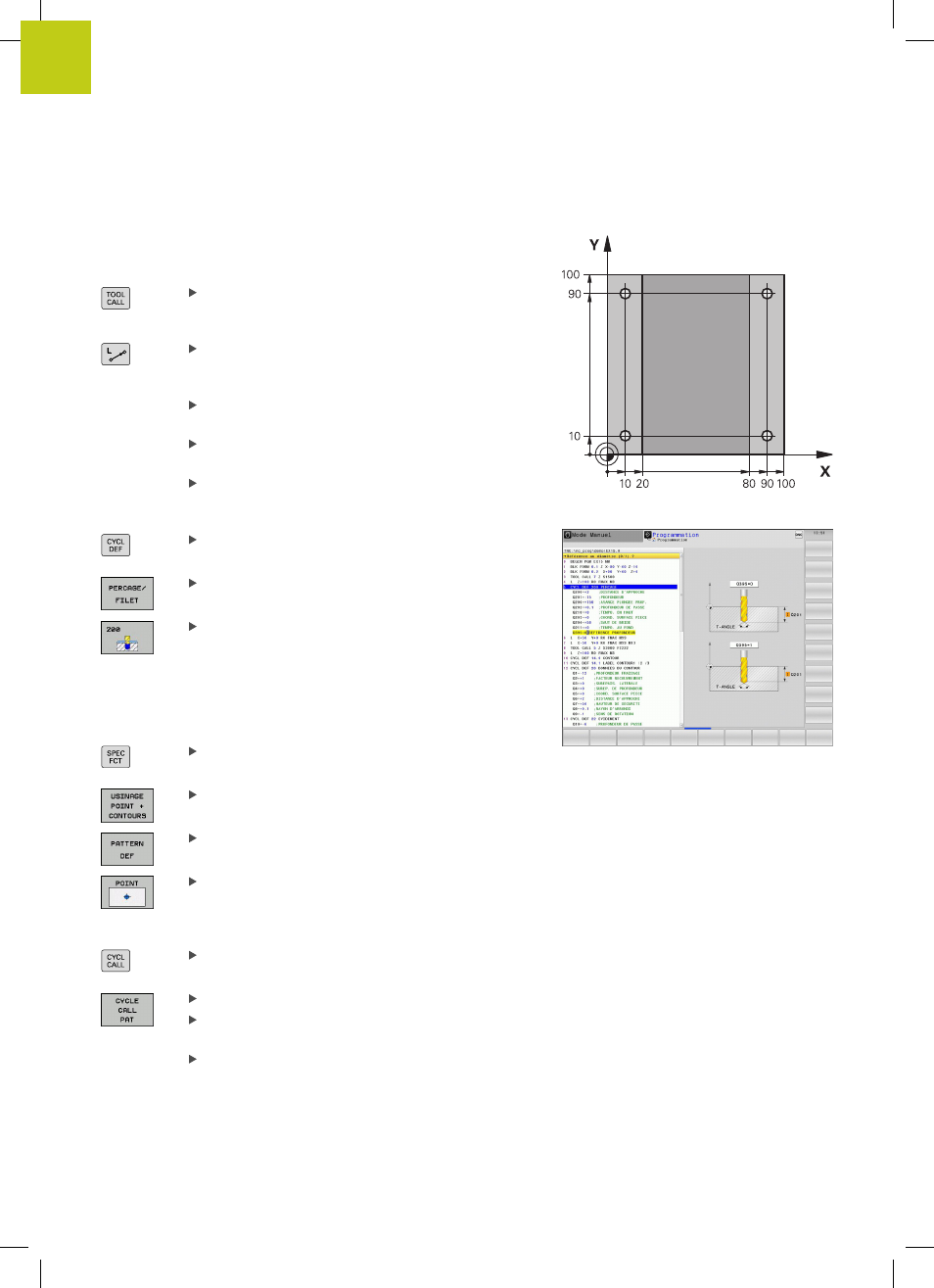

Les trous sur la figure de droite (profondeur 20 mm) doivent être
usinés avec un cycle de perçage standard. La pièce brute a déjà été
définie.
Appeler l'outil : introduisez les données d'outil.
Validez chaque fois votre saisie avec la touche
ENT. Ne pas oublier l'axe d'outil.
Dégager l'outil : appuyer sur la touche d'axe
orange
Z et indiquer la valeur de la position à
approcher, p. ex. 250. Valider avec la touche
ENT.
Corr. de rayon : Valider RL/RR/sans corr.? avec la
touche ENT : N'activer aucune correction de rayon
Valider
Avance F=? avec la touche ENT :
Déplacement en rapide (
FMAX)
Fonction auxiliaire M ?, puis valider avec la
touche
END : la TNC mémorise la séquence de
déplacement indiquée.
Appeler le menu des cycles
Afficher les cycles de perçage
Sélectionne le cycle de perçage standard 200 : La
TNC lance le dialogue pour la définition du cycle.
Introduisez successivement tous les paramètres
demandés par la TNC et validez chaque saisie
avec la touche
ENT. Sur la partie droite de l'écran,
la TNC affiche également un graphique qui
représente le paramètre correspondant du cycle
Appeler le menu des fonctions spéciales
Afficher les fonctions d'usinage de points
Sélectionner la définition des motifs
Choisir la saisie de points : Entrez les coordonnées
des 4 points et validez chaque fois avec la touche
ENT. Après avoir introduit le quatrième point,
mémoriser la séquence avec la touche
END
Afficher le menu qui permet de définir un appel de
cycle
Exécuter le cycle de perçage sur le motif défini :
Valider
Avance F=? avec la touche ENT :
Déplacement en rapide (
FMAX)
Fonction auxiliaire M ? Activer la broche et
l'arrosage, p. ex.
M13, puis valider avec la
touche
END : la TNC mémorise la séquence de
déplacement indiquée.
