Programmation : sous-programmes et répétitions de parties de
programme
8.6 Exemples de programmation
8
296
TNC 640 | Manuel d'utilisation HEIDENHAIN Dialogue texte clair | 3/2015

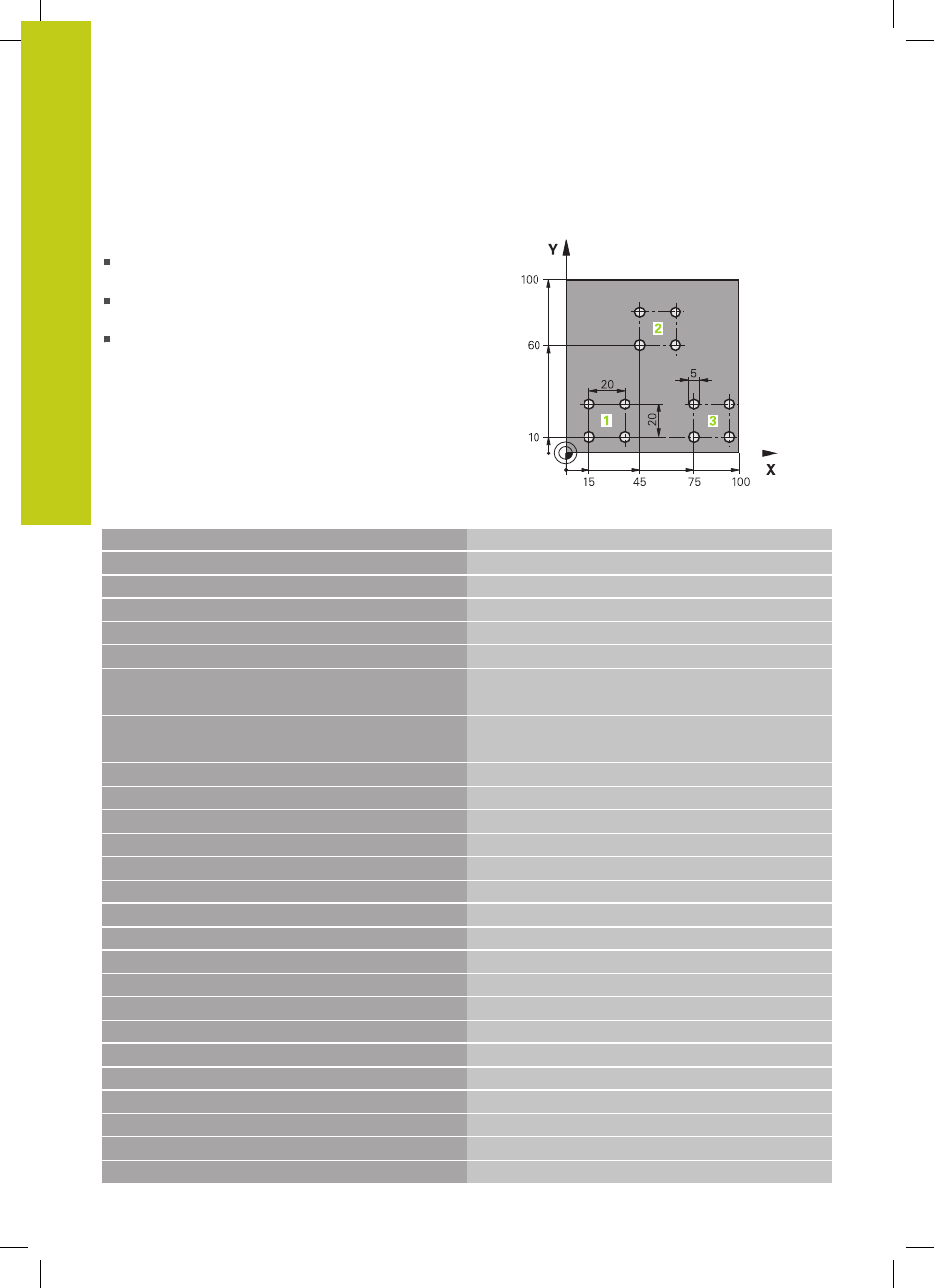

Exemple : groupe de trous
Déroulement du programme :
Aborder les groupes de trous dans le programme
principal
Appeler le groupe de perçage (sous-programme 1)
dans le programme principal
Ne programmer le groupe de trous qu'une seule fois
dans le sous-programme 1
0 BEGIN PGM UP1 MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-20
2 BLK FORM 0.2 X+100 Y+100 Z+0
3 TOOL CALL 1 Z S5000
Appel de l'outil
4 L Z+250 R0 FMAX Dégagement de l'outil
5 CYCL DEF 200 Définition du cycle Perçage
Q200=2 ;DISTANCE D'APPROCHE
Q201=-10 ;PROFONDEUR
Q206=250 ;AVANCE PLONGEE PROF.
Q202=5 ;
Q210=0 ;TEMPO. EN HAUT
Q203=+0 ;COORD. SURFACE PIECE
Q204=10 ;SAUT DE BRIDE
Q211=0.25 ;TEMPO. AU FOND
Q395=0 ;
6 L X+15 Y+10 R0 FMAX M3 Aborder le point initial du groupe de trous 1
7 CALL LBL 1 Appeler le sous-programme du groupe de trous
8 L X+45 Y+60 R0 FMAX
Aborder le point initial du groupe de trous 2
9 CALL LBL 1
Appeler le sous-programme du groupe de trous
10 L X+75 Y+10 R0 FMAX Aborder le point initial du groupe de trous 3
11 CALL LBL 1 Appeler le sous-programme du groupe de trous
12 L Z+250 R0 FMAX M2 Fin du programme principal
13 LBL 1 Début du sous-programme 1 : Groupe de perçage
14 CYCL CALL
Trou 1
15 L IX+20 R0 FMAX M99
Se positionner au trou 2, appeler le cycle
16 L IY+20 R0 FMAX M99
Se positionner au trou 3, appeler le cycle
17 L IX-20 R0 FMAX M99 Se positionner au trou 4, appeler le cycle
18 LBL 0 Fin du sous-programme 1
