Mode manuel et réglages
15.10 Initialiser le point d'origine avec le palpeur 3D
15
572
TNC 640 | Manuel d'utilisation HEIDENHAIN Dialogue texte clair | 3/2015
15.10 Initialiser le point d'origine avec le
palpeur 3D
Résumé
Avec les softkeys suivantes, vous sélectionnez les fonctions
destinées à initialiser le point d'origine de la pièce dégauchie :
Softkey Fonction Page
Initialiser le point d'origine sur un axe
donné avec 572
Initialisation d'un coin comme point
d'origine 573
Initialisation du centre de cercle
comme point d'origine 574
Ligne médiane comme point
d'origine
Initialisation de la ligne médiane
comme point d'origine
577

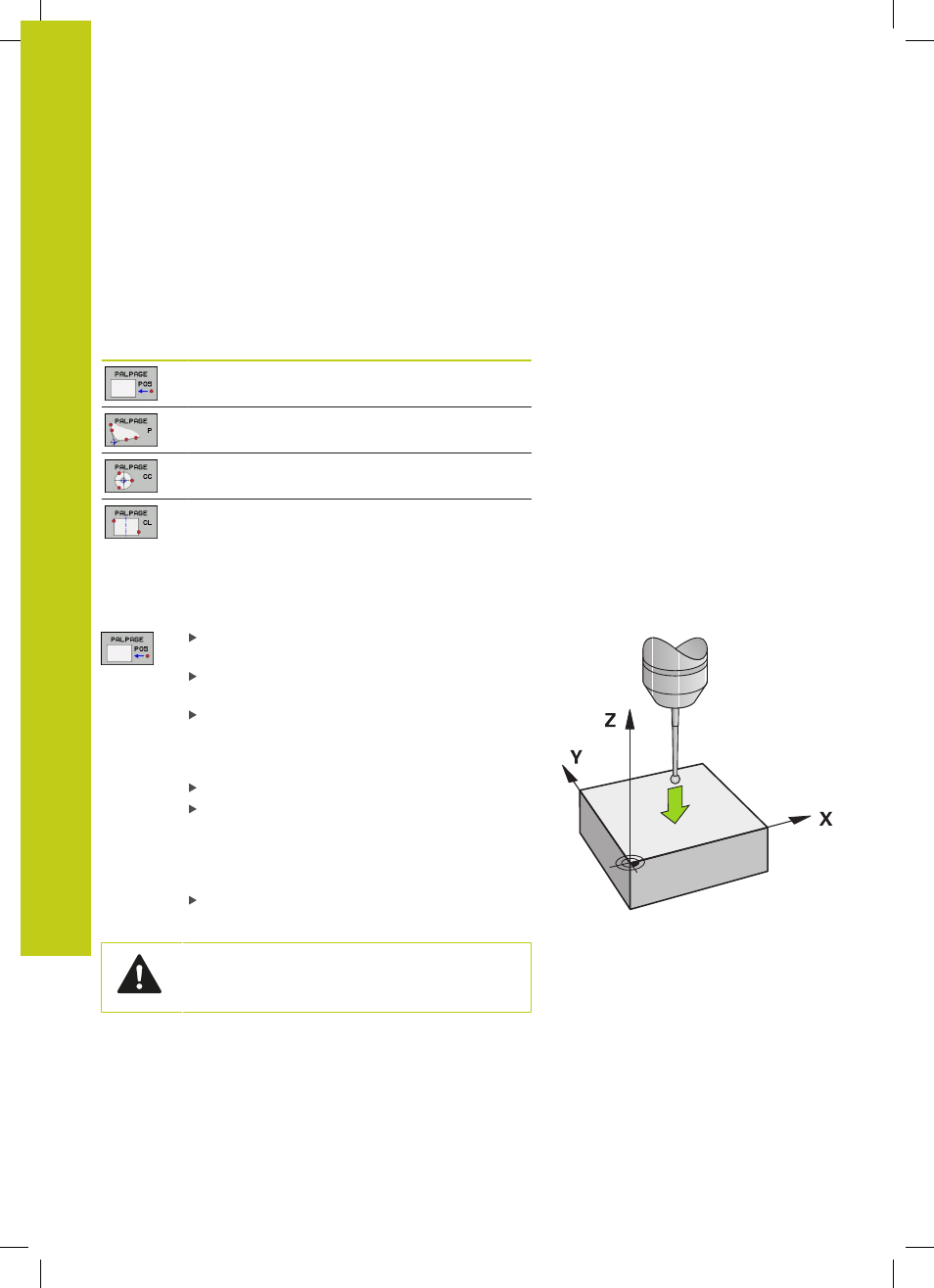

Initialiser un point d'origine sur un axe au choix
Sélectionner la fonction de palpage : Appuyer sur
la softkey
PALPAGE POS.
Positionner le palpeur à proximité du point de
palpage
Sélectionner en même temps le sens de palpage
et l'axe dont le point d'origine doit être initialisé,
p. ex. palpage de Z dans le sens Z– : faire un choix
par softkey
Palper : Appuyer sur la touche START externe
Point d'origine : entrer la coordonnée nominale
et valider avec la softkey
INITIAL. POINT
D'ORIGINEvoir "Inscrire les valeurs de mesure
à partir des cycles palpeurs dans le tableau de
points zéro", page 559
Quitter la fonction de palpage : Appuyer sur la
softkey
END
HEIDENHAIN ne garantit le fonctionnement
correct des cycles de palpage qu'avec les palpeurs
HEIDENHAIN.
