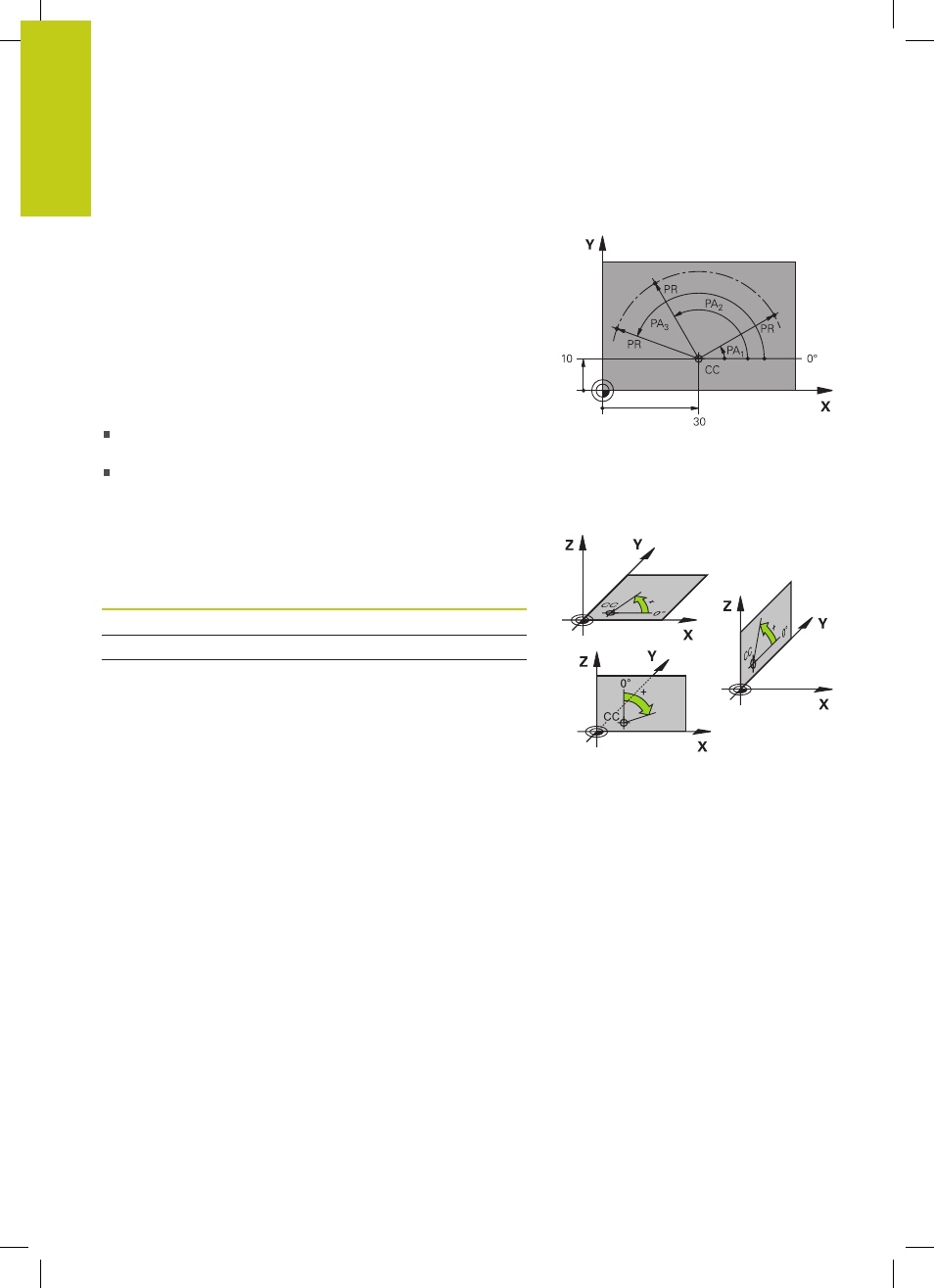

Coordonnées polaires
Lorsque votre dessin d'usinage est exprimé en coordonnées
cartésiennes, vous créez votre programme d'usinage en
coordonnées cartésiennes. En revanche, lorsque des pièces
comportent des arcs de cercle ou des coordonnées angulaires, il
est souvent plus simple de définir les positions en coordonnées
polaires.
Contrairement aux coordonnées cartésiennes X, Y et Z, les
coordonnées polaires ne définissent les positions que dans un
plan. Les coordonnées polaires ont leur origine sur le pôle CC (CC
= de l'anglais circle center: centre de cercle). Une position dans un
plan est définie clairement avec les données suivantes :
Rayon des coordonnées polaires : distance entre le pôle CC et
la position
Angle des coordonnées polaires : angle formé par l’axe de
référence angulaire et la droite reliant le pôle CC à la position
Définition du pôle et de l'axe de référence angulaire
Le pôle est défini par deux coordonnées en coordonnées
cartésiennes dans l'un des trois plans L’axe de référence angulaire
pour l’angle polaire PA est ainsi clairement défini.
Coordonnées polaires (plan) Axe de référence angulaire
X/Y +X
Y/Z +Y
Z/X +Z
