Programmation : paramètres Q
9.2
Familles de pièces – Paramètres Q à la place de nombres
9
306
TNC 640 | Manuel d'utilisation HEIDENHAIN Dialogue texte clair | 3/2015
9.2
Familles de pièces – Paramètres Q à
la place de nombres
Utilisation
Avec la fonction paramètres Q
FN 0 : AFFECTATION, vous pouvez
affecter aux paramètres Q des valeurs numériques. Dans le
programme d'usinage, vous remplacez alors la valeur numérique
par un paramètre Q.
Exemple de séquences CN
15 FN O: Q10=25
Affectation
...
Q10 a la valeur 25.
25 L X +Q10
correspond à L X +25
Pour les familles de pièces, vous programmez par exemple des
dimensions caractéristiques de la pièce comme paramètres Q.
Vous affectez alors à chacun de ces paramètres la valeur numérique
correspondante pour usiner des pièces de formes différentes.

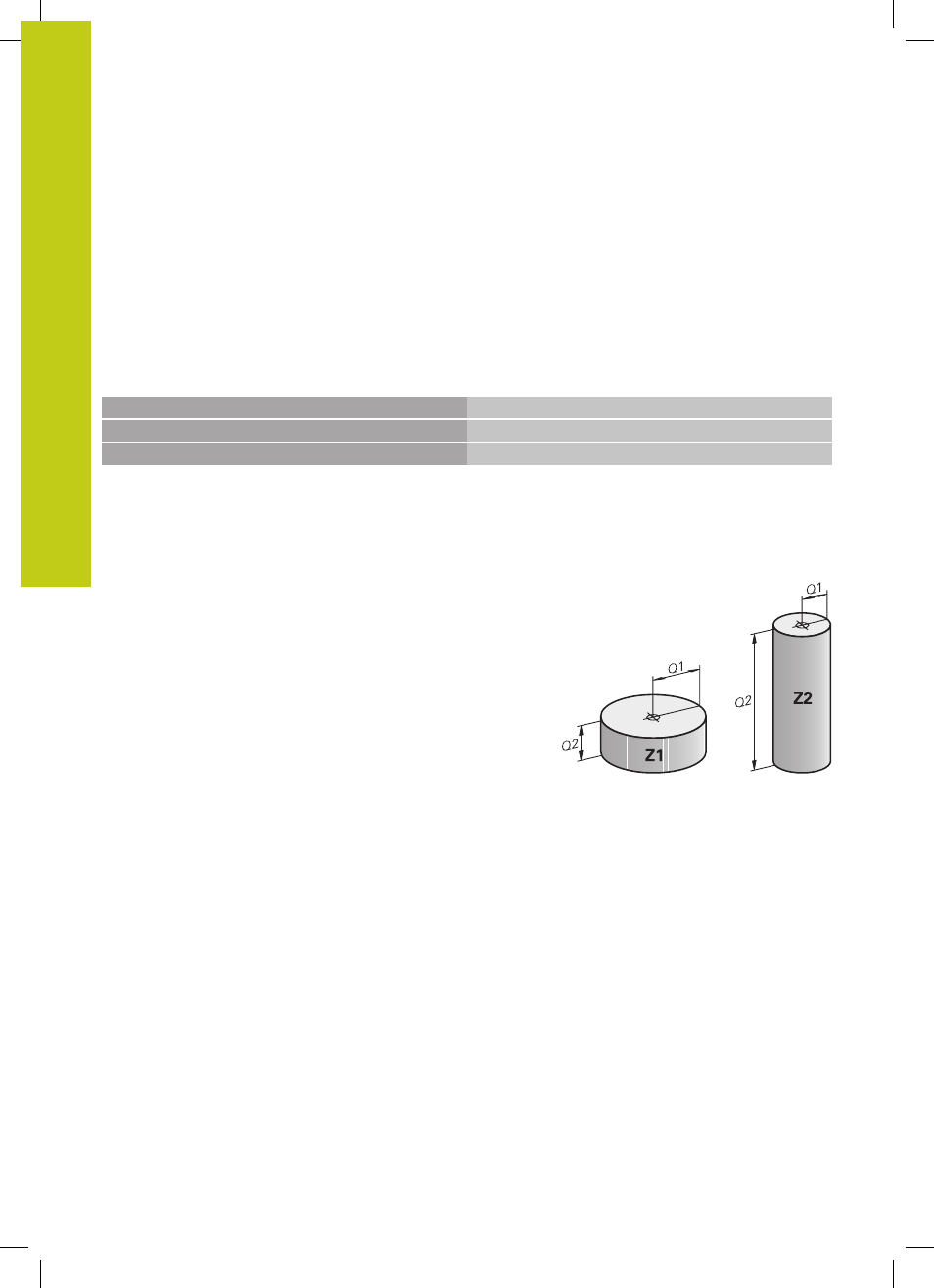

Exemple : Cylindre avec paramètres Q
Rayon du cylindre :
R = Q1
Hauteur du cylindre :
H = Q2
Cylindre Z1 :
Q1 = +30
Q2 = +10
Cylindre Z2 :
Q1 = +10
Q2 = +50
