Programmation : sous-programmes et répétitions de parties de
programme
8.6 Exemples de programmation
8
298
TNC 640 | Manuel d'utilisation HEIDENHAIN Dialogue texte clair | 3/2015

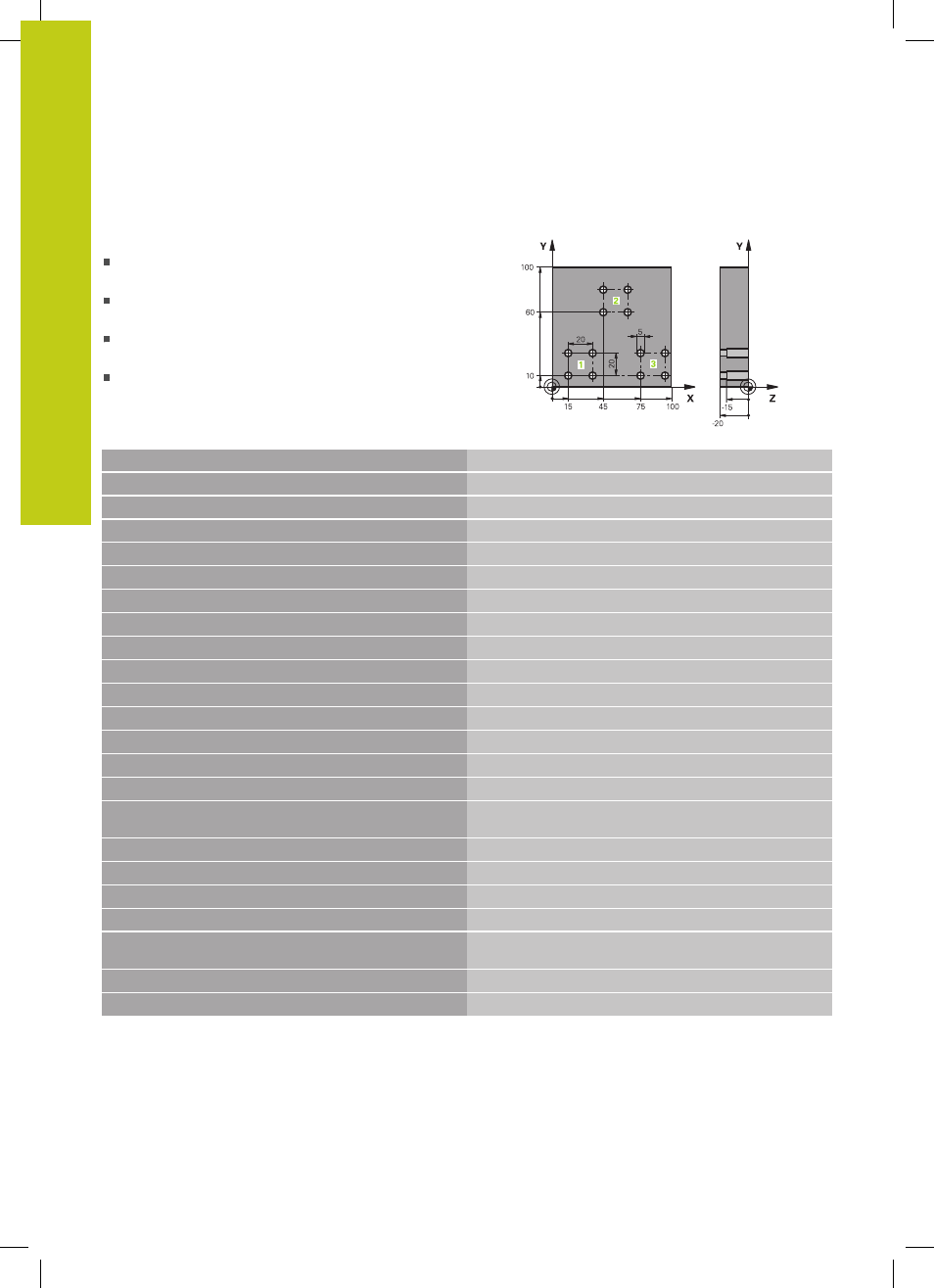

Exemple : groupe trous avec plusieurs outils
Déroulement du programme :
Programmer les cycles d’usinage dans le programme
principal
Appeler l'ensemble du motif de perçage (sous-
programme 1) dans le programme principal
Approcher le groupe de perçage (sous-programme 2)
dans le sous-programme 1
Ne programmer le groupe de trous qu'une seule fois
dans le sous-programme 2
0 BEGIN PGM SP2 MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-20
2 BLK FORM 0.2 X+100 Y+100 Z+0
3 TOOL CALL 1 Z S5000
Appel d'outil : foret à centrer
4 L Z+250 R0 FMAX Dégagement de l'outil
5 CYCL DEF 200 Définition du cycle Centrage
Q200=2 ;DISTANCE D'APPROCHE
Q201=-3 ;PROFONDEUR
Q206=250 ;AVANCE PLONGEE PROF..
Q202=3 ;
Q210=0 ;TEMPO. EN HAUT
Q203=+0 ;COORD. SURFACE PIECE
Q204=10 ;SAUT DE BRIDE
Q211=0.25 ;TEMPO. AU FOND
Q395=0 ;REFERENCE PROFONDEUR
6 CALL LBL 1 Appeler le sous-programme 1 pour l'ensemble du motif de
trous
7 L Z+250 R0 FMAX
8 TOOL CALL 2 Z S4000
Appel d'outil : foret
9 FN 0: Q201 = -25 Nouvelle profondeur pour le perçage
10 FN 0: Q202 = +5 Nouvelle passe de perçage
11 CALL LBL 1 Appeler le sous-programme 1 pour l'ensemble du motif de
trous
12 L Z+250 R0 FMAX
13 TOOL CALL 3 Z S500
Appelt d'outil : alésoir
