Fonctions angulaires 9.4
9
TNC 640 | Manuel d'utilisation HEIDENHAIN Dialogue texte clair | 3/2015
309
9.4 Fonctions angulaires

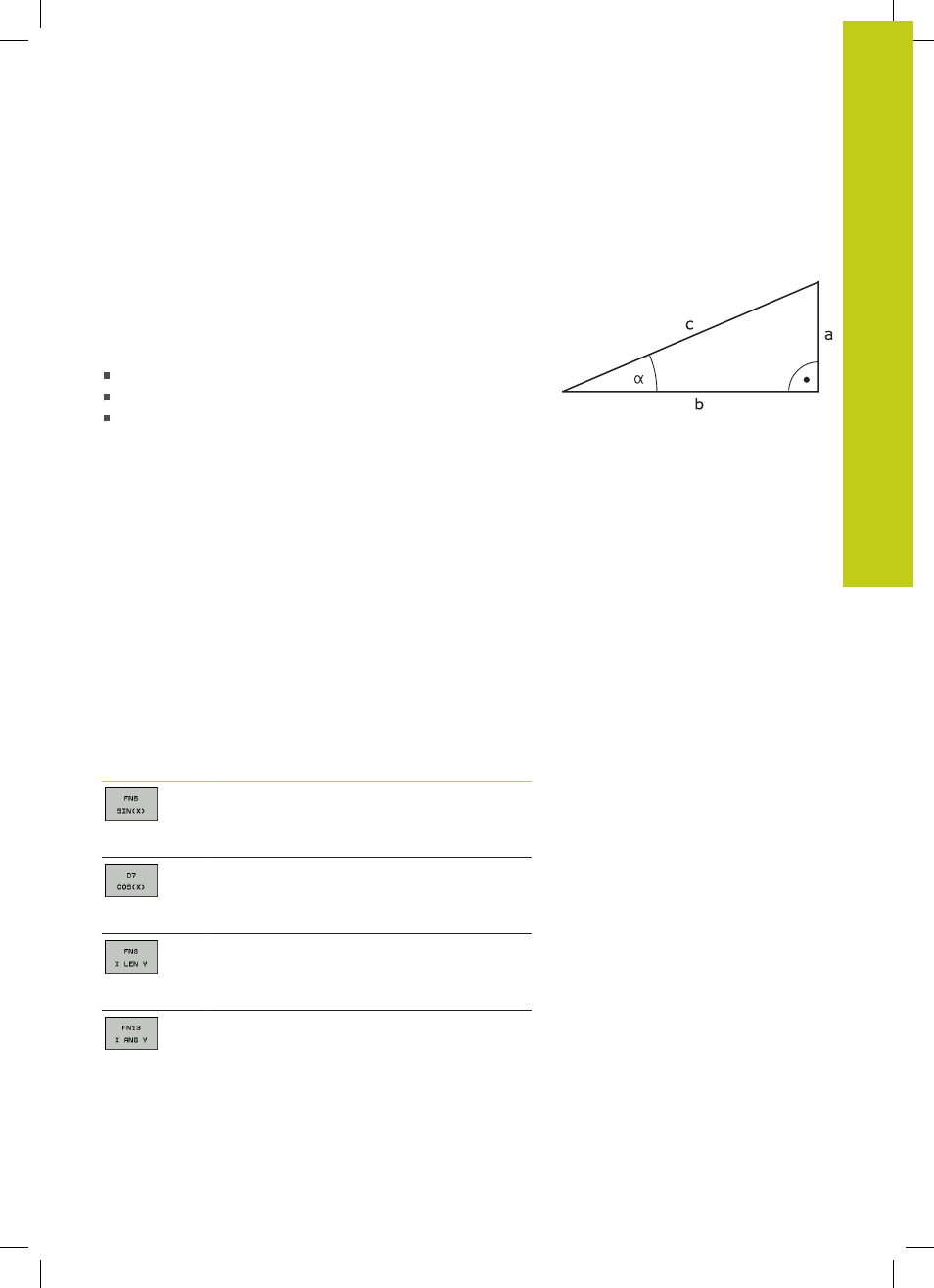

Définitions
Sinus : sin
α = a / c
Cosinus : cos
α = b / c
Tangente : tan
α = a / b = sin α / cos α
Explications
c est le côté opposé à l'angle droit
a est le côté opposé à l'angle a
α
b est le troisième côté
La TNC peut calculer l’angle à partir de la tangente :
α = arctan (a / b) = arctan (sin α / cos α)
Exemple :
a = 25 mm
b = 50 mm
α = arctan (a / b) = arctan 0,5 = 26,57°
De plus :
a² + b² = c² (avec a² = a x a)
c =
√ (a
2 + b 2 )
Programmer les fonctions trigonométriques
Les fonctions trigonométriques s'affichent avec la softkey . La TNC
affiche les softkeys du tableau ci-dessous.
Softkey Fonction
FN 6 : SINUS
p. ex.
FN 6: Q20 = SIN-Q5
Définir et affecter le sinus d'un angle en degrés
(°)
FN 7: COSINUS
p. ex.
FN 7: Q21 = COS-Q5
Définir et affecter le cosinus d'un angle en
degrés (°)
FN 8 : RACINE DE SOMME DE CARRES
p. ex.
FN 8: Q10 = +5 LEN +4
Calculer et affecter la longueur à partir de deux
valeurs
FN 13: ANGLE
p. ex.
FN 13: Q20 = +25 ANG-Q1
Déterminer et affecter l'angle avec arctan à
partir de deux côtés ou à partir du sinus et du
cosinus de l'angle (0 < angle < 360°)
