Graphiques 17.1
17
TNC 640 | Manuel d'utilisation HEIDENHAIN Dialogue texte clair | 3/2015
599

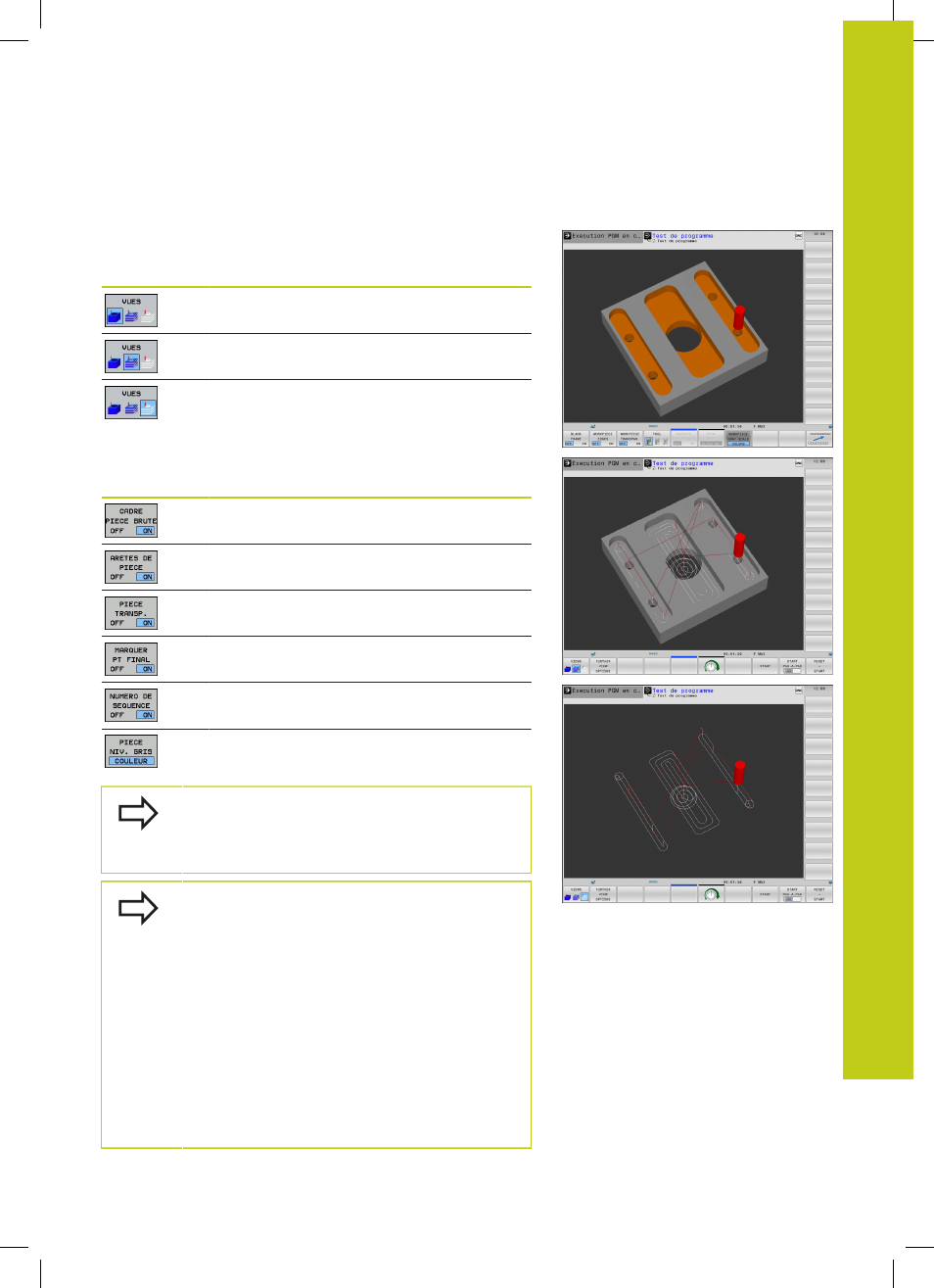

Représentation 3D en mode Test de programme
Le mode Test de programme propose également les vues
suivantes :
Softkeys Fonction
Représentation volumique
Représentation volumique et affichage des
trajectoires d'outil
Trajectoires d'outil
Le mode
Test de programme propose également les fonctions
suivantes :
Softkeys Fonction
Afficher le cadre de la pièce brute
Mettre les arêtes de la pièce en évidence
Afficher la pièce en transparent
Afficher les points finaux des trajectoires d'outil
Afficher le numéro des séquences des
trajectoires d'outil
Afficher la pièce en couleur
Notez que le nombre de fonctions disponibles
dépend de la qualité du modèle défini. La qualité
du modèle se sélectionne dans la fonction MOD
Paramètres graphiques.
Avec l'affichage des trajectoires d'outils, vous
pouvez faire s'afficher les courses de déplacement
programmées de la TNC en trois dimensions. Une
puissante fonction zoom permet de visualiser
rapidement les détails.
Il est notamment possible de contrôler des
programmes créés en externe en affichant les
trajectoires d'outils avant d'usiner les irrégularités,
de manière à éviter d'obtenir des marques d'usinage
non souhaitées. De telles marques d'usinage
peuvent être le résultat de points incorrects fournis
par le postprocesseur.
La TNC représente les déplacements en avance
rapide en rouge.
