Programmation : Usinage multiaxes

12.6 Correction d'outil tridimensionnelle (option 9)

12

482

TNC 640 | Manuel d'utilisation HEIDENHAIN Dialogue texte clair | 3/2015

Définition d'un vecteur normé

Un vecteur normé est une grandeur mathématique qui a une valeur
de 1 et une direction quelconque. Dans les séquences LN, la TNC
a besoin de deux vecteurs normés, l'un pour définir la direction
des normales aux surfaces et l'autre (optionnelle) pour définir
l'orientation de l'outil. La direction des normales aux surfaces est

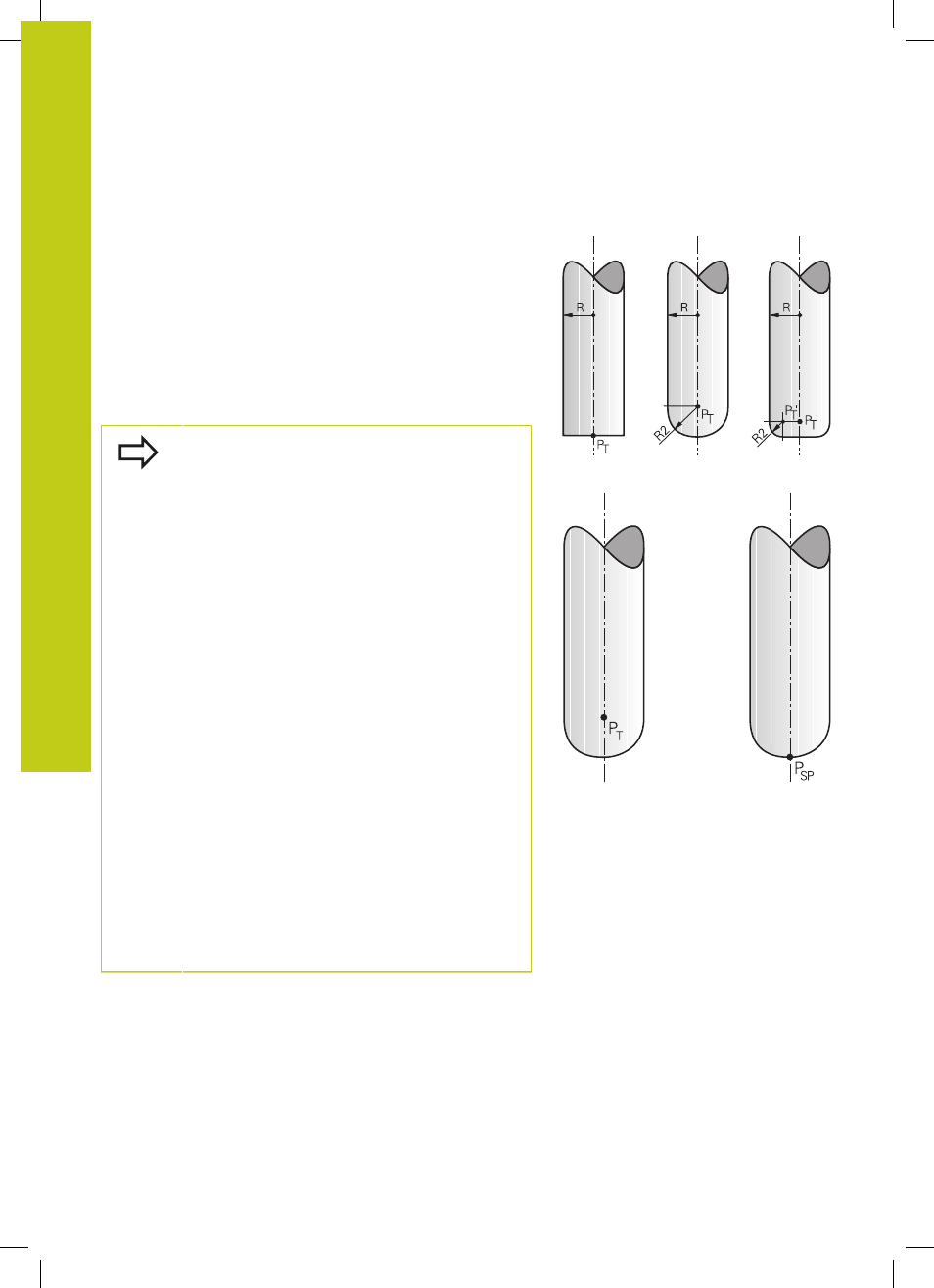

déterminée par les composantes NX, NY et NZ. Avec les fraises
deux tailles et les fraises hémisphériques, le vecteur part de la
perpendiculaire à la surface de la pièce vers le point d'origine de
l'outil PT ; avec les fraises à rayon d'angle, il passe par le point
PT' ou PT (voir figure). L'orientation de l'outil est définie par les
composantes TX, TY et TZ.

Les coordonnées pour la position X,Y, Z et pour les
normales aux surfaces NX, NY, NZ ou TX, TY, TZ
doivent être dans le même ordre à l'intérieur de la
séquence CN.

Dans la séquence LN, il faut toujours indiquer toutes
les coordonnées ainsi que toutes les normales aux
surfaces, même si les valeurs sont identiques à la
séquence précédente.

TX, TY et TZ doivent toujours être définis avec des
valeurs numériques. Les paramètres Q sont interdits.

Les vecteurs normaux doivent être calculés le plus
précisément possible avec un nombre conséquent
de décimales après la virgule pour éviter les arrêts
d'avance pendant l'usinage.

La correction 3D avec normales aux surfaces est
valable pour les coordonnées des axes principaux X,
Y, Z.

Si vous changez un outil avec surépaisseur (valeurs
delta positives), la TNC délivre un message d'erreur.
Vous pouvez inhiber le message d'erreur avec la
fonction M

M107 (voir "Définition d'un vecteur

normé", page 482).

La TNC ne délivre pas de message d’erreur
si des surépaisseurs d’outil sont susceptibles
d'endommager le contour.

Avec le paramètre machine

toolRefPoint, vous

indiquez si le système de FAO a corrigé la longueur
d'outil en prenant en compte le centre de l'outil PT
ou le bout de l'outil PSP (voir figure).
