Correction d'outil tridimensionnelle (option 9) 12.6
12
TNC 640 | Manuel d'utilisation HEIDENHAIN Dialogue texte clair | 3/2015
481
12.6 Correction d'outil tridimensionnelle
(option 9)
Introduction

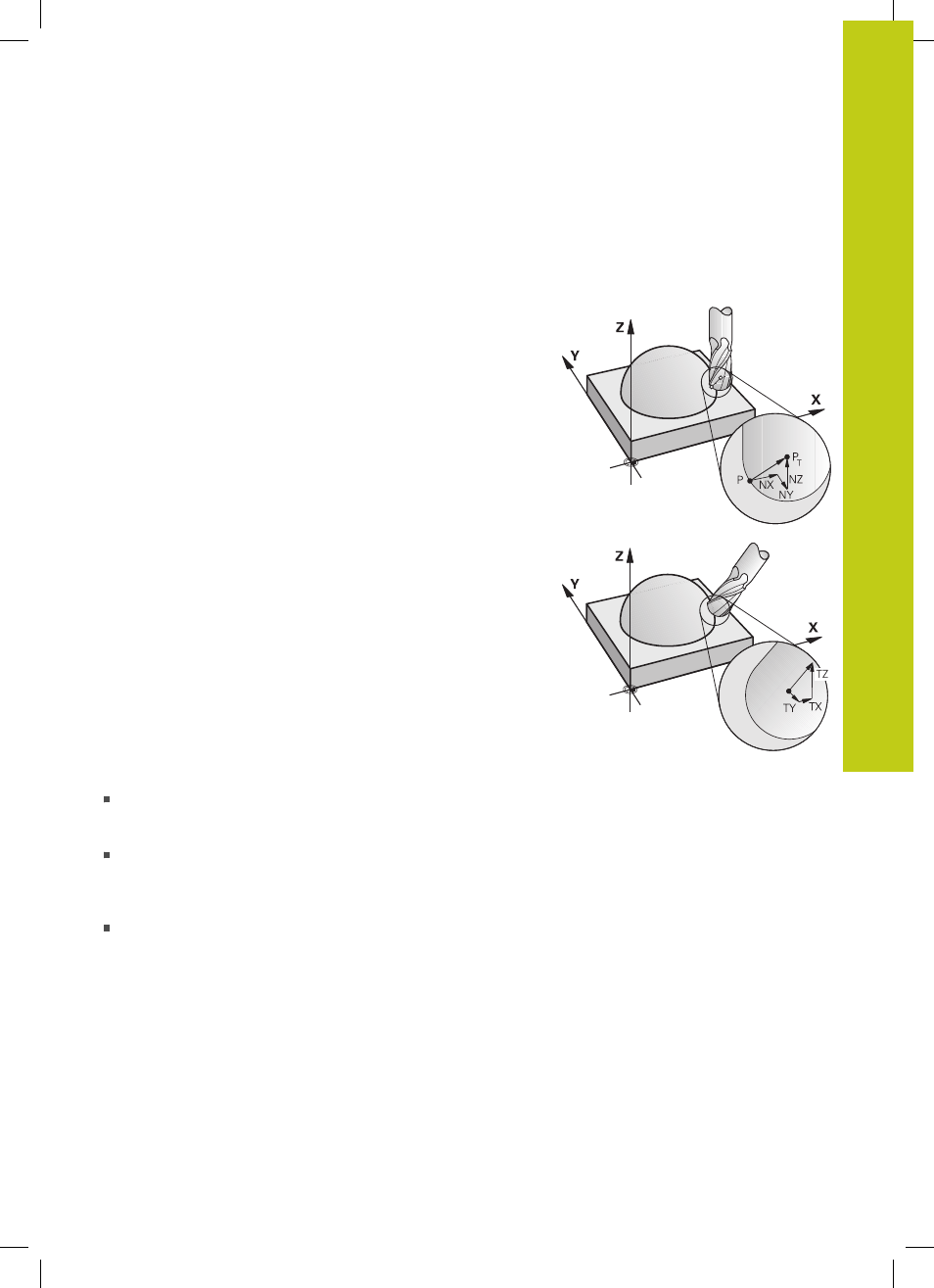

La TNC peut appliquer une correction d'outil tridimensionnelle
(correction 3D) sur des séquences linéaires. En plus des
coordonnées X, Y et Z du point final de la droite, ces séquences
doivent contenir également les composantes NX, NY et NZ du
vecteur normal à la surface, voir "Définition d'un vecteur normé",
page 482.
Si vous souhaitez appliquer une orientation d'outil, ces séquences
doivent contenir en plus un vecteur normé avec les composantes
TX, TY et TZ qui définissent l'orientation de l'outil, voir "Définition
d'un vecteur normé", page 482.
Un système FAO est censé calculer le point final de la droite,
les composantes de la normale à la surface et les composantes
d'orientation de l'outil.
Possibilités d'utilisation
Usinage avec des outils dont les dimensions ne correspondent
pas à celles utilisées par le système FAO (correction 3D sans
définition de l'orientation d'outil)
Fraisage frontal : correction de la géométrie de la fraise dans
le sens des normales de surface (correction 3D sans et avec
définition de l'orientation d'outil). L'usinage est réalisé en
premier lieu avec le bout de l'outil
Fraisage périphérique : correction du rayon de la fraise,
perpendiculaire au sens de l'outil (correction de rayon
tridimensionnelle avec définition de l'orientation d'outil).
L'usinage est réalisé en premier lieu avec la périphérie de l'outil
