3.3 Données mac
h
ine
Charge des entraînements : charge de l'entraînement en fonction du couple
nominal.
 Entraînements digitaux des axes et de la broche
 entraînements analogiques des axes et de la broche, si configurés par le
constructeur
Compteur de pièces : la nombre de pièces est incrémenté après chaque M30,
M99 ou après une impulsion de comptage programmée M18.
 MP : prédéfinition du nombre de pièces
 P : nombre de pièces finies
Compteur de pièces et temps par pièce : la nombre de pièces est incrémenté
après chaque M30, M99 ou après une impulsion de comptage programmée M18.
 MP : prédéfinition du nombre de pièces
 P : nombre de pièces finies
 t: le temps d'usinage du programme courant
 Somme t : temps total
Affichage de l'usinage sur la face arrière : dans l'affichage RSM (RSM: Rear Side
M
achining) apparaissent les informations concernant l'usinage sur la face arrière.
 Etats RSM
 Décalage d'origine courant de l'axe RSM configuré
Affichage de l'axe B : en fonction de la configuration des paramètres machine
s'affichent différentes informations concernant l'état du plan incliné.
 Valeur angulaire programmée de l'axe B
 Affichage des valeurs actuelles I, K, U et W
 I : référence du plan en X
 K : référence du plan en Z
 U : décalage en X
 W : Décalage en Z

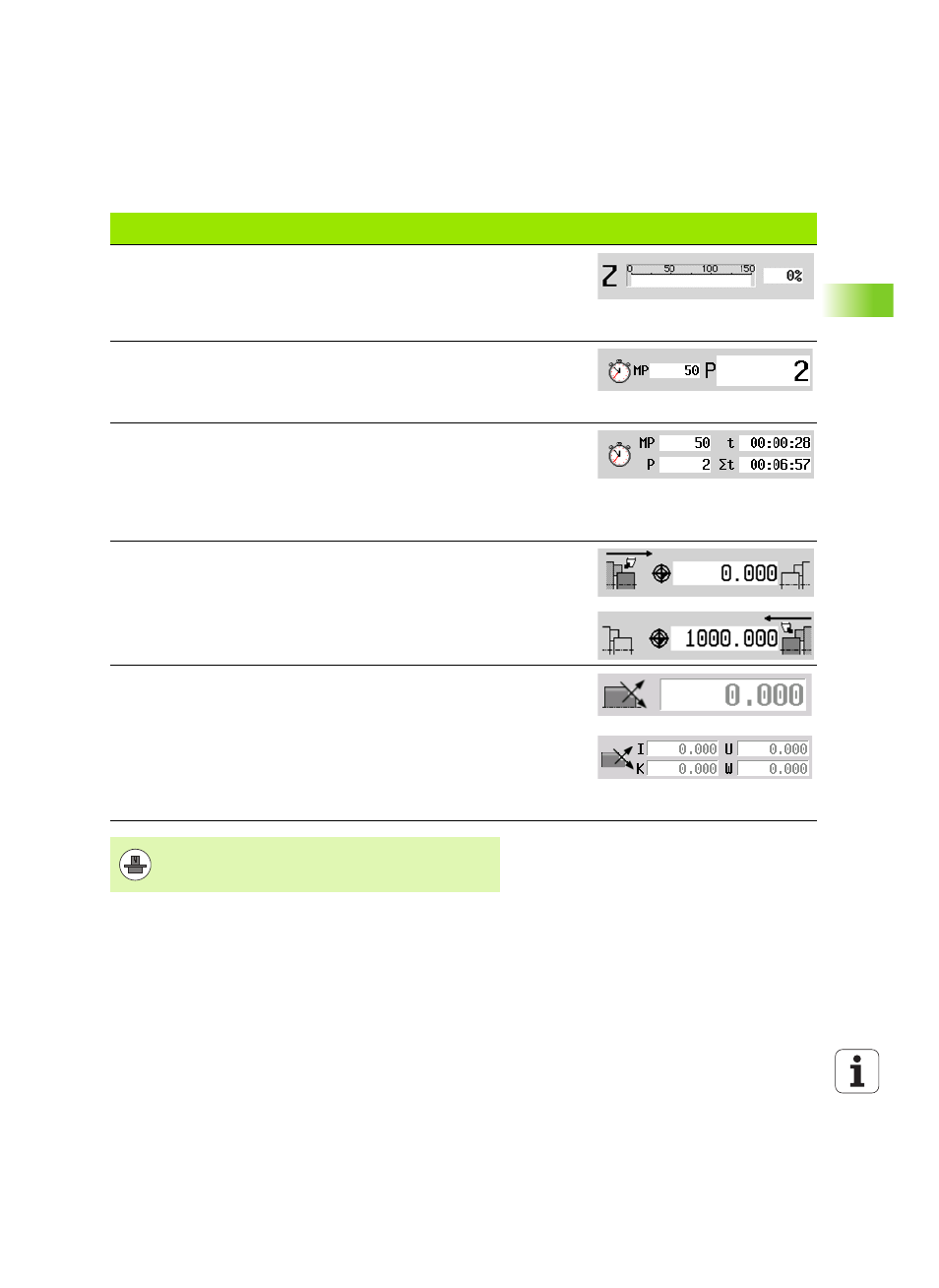

Eléments de l'affichage des données-
machine
L'affichage des données de la machine est configurable
par le constructeur. Votre affichage peut donc être
différent de l'affichage représenté ici.
