HEIDENHAIN MANUALplus 620 435
5.13 Cont
ours sur en
v
eloppe dans smar
t.T
u
rn

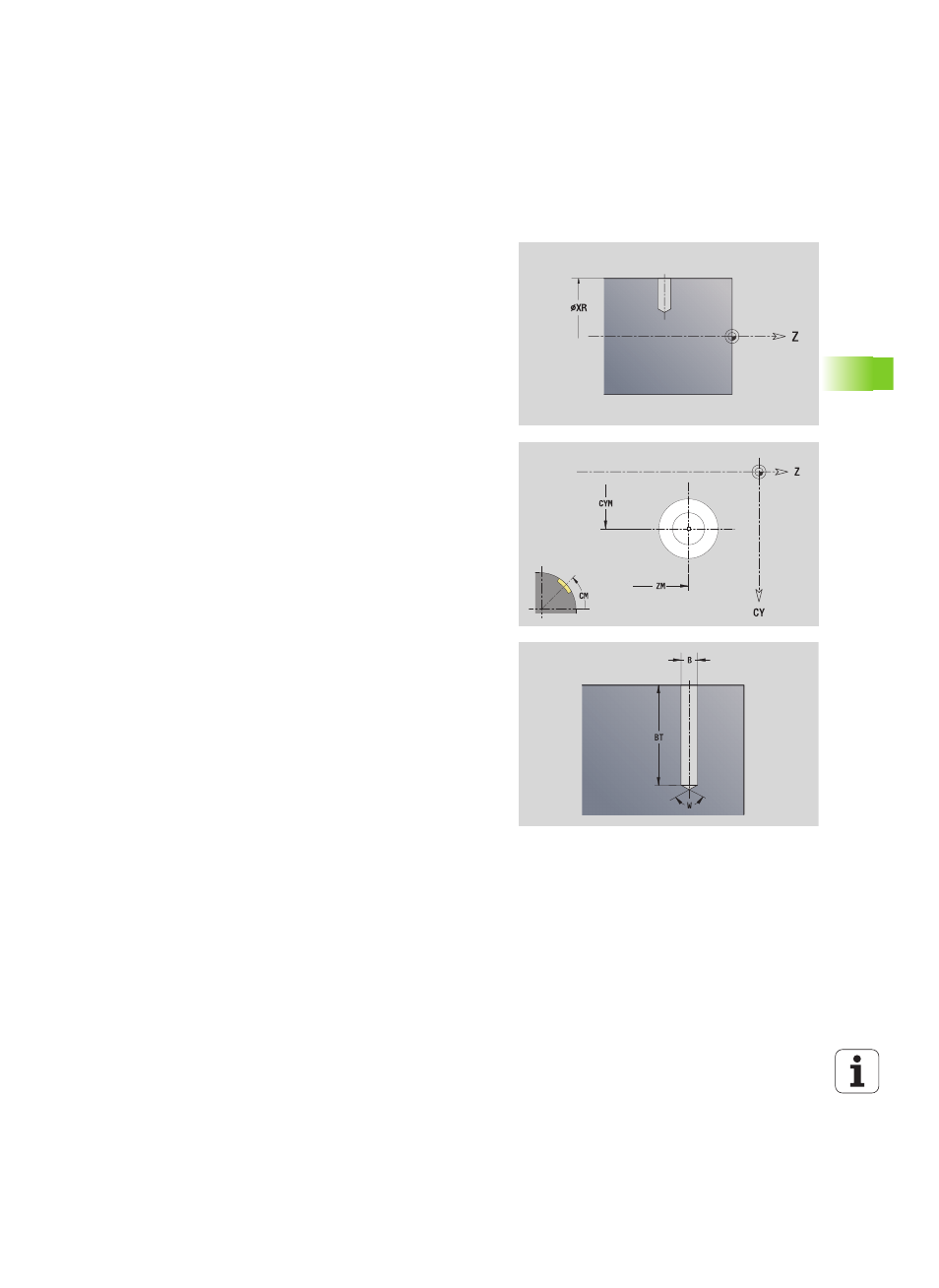

Perçage sur l'enveloppe
La fonction définit un perçage unique pouvant contenir les éléments
suivants :
 Centrage
 Perçage
 Lamage
 Filetage
Le diamètre de référence XR peut être calculé avec la fonction
„Choisir plan de référence“ (voir page 417).
ICP génère :
 l'indicatif de section ENVELOPPE avec le paramètre diamètre de
référence. Avec des contours imbriqués, ICP génère un seul
indicatif de section.
 un G308 avec les paramètres nom de contour et profondeur de
perçage (–1*BT).
 un G310 avec les paramètres de perçage.
 un G309.
Données de référence du perçage
ID
Nom du contour
XR Diamètre de référence
Paramètres du perçage
Z
Centre du trou
CYM Centre figure en cotation cartésienne (réf. : diamètre XR)
CM
Centre de figure (angle)
Centrage
O
Diamètre
Perçage
B
Diamètre
BT Profondeur
W Angle
Lamage
R
Diamètre
U Profondeur
E Angle de lamage
Filetage
GD
Diamètre
GT Profondeur
K Longueur en sortie
F Pas du filet
GA Type de filet (filet à droite/à gauche)
 0 : filet à droite
 1 : filet à gauche
