Filetage conique
Sélectionner le filetage
Sélectionner Filet conique
 Act.: Filetage intérieur
 Inact.: Filetage extérieur

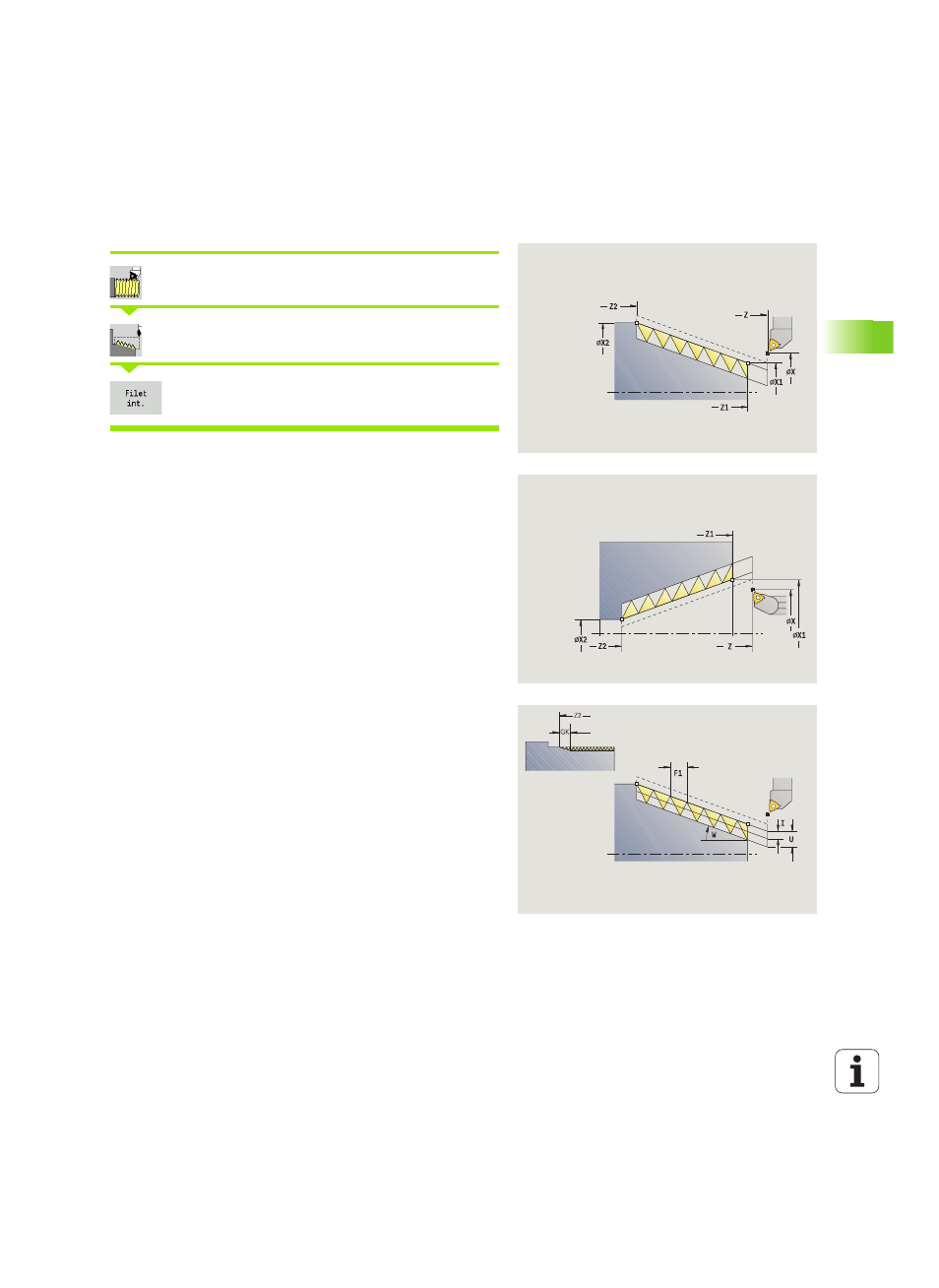

Le cycle réalise un filetage conique extérieur ou intérieur, simple filet
ou multifilets.
Paramètres du cycle
X, Z
Point de départ
X1, Z1 Point de départ du filet
X2, Z2 Point final du filet
F1 Pas du filetage (= avance)
D Nombre de filets (par défaut : 1 filet)
U Profondeur de filetage – aucune indication :
 Filetage extérieur : U=0.6134*F1
 Filetage intérieur : U=–0.5413*F1
I Plongée max.
 I<U : Première passe avec „I“ – chaque passe suivante :
réduction de la profondeur de passe
 I=U : une passe
 Aucune introduction : I est calculée à partir de U et F1
W Angle du cône (plage : –60° < A < 60°)
GK Longueur en sortie
G47 Distance de sécurité (voir page 130)
G14 Point de changement d'outil (voir page 130)
T N° de place dans la tourelle
ID Numéro ID outil
S Vitesse de rotation/vitesse de coupe
GV Type de passe
 0 : section de copeau constante
 1 : passe constante
 2 : avec répartition de passe restante
 3 : sans répartition de passe restante
 4 : comme MANUALplus 4110
 5 : passe constante (comme pour 4290)
 6 : constant avec reste (comme pour 4290)
